产品详情

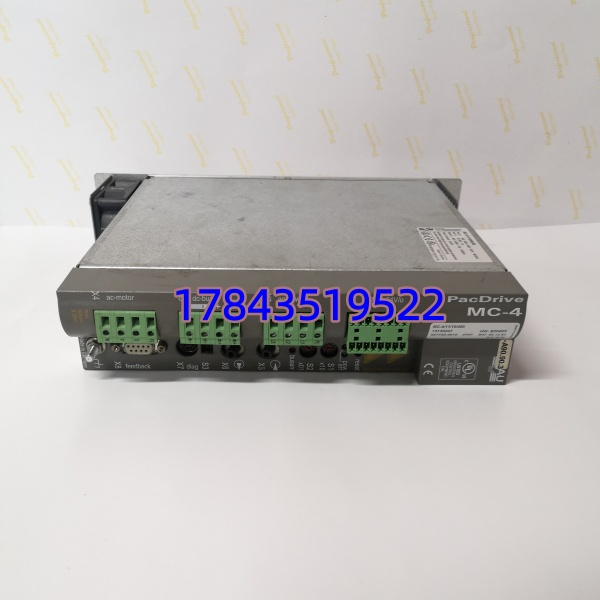

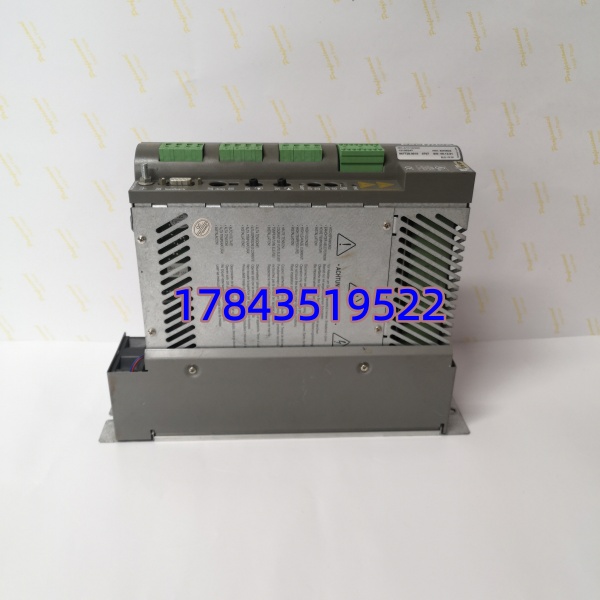

· 型号：MC-41110400（ELAU PN，等同 MC-4/11/10/400）
· 品牌：ELAU AG（Germany），现 Schneider Electric — PacDrive 3 / MC-4 Platform
· 系列：PacDrive MC-4 Series Integrated Servo Drive (Single Axis)
技术参数
| 参数项 | 规格说明 |
|---|---|
| 完整型号 / ELAU PN | MC-41110400，等效 MC-4/11/10/400（11=系列,10=10A rated,400=variant/fw base）；Schneider 物料有时标 13130xxx 系列 |
| 制造商 | ELAU AG（Germany）→ Schneider Electric, Motion & Drives |
| 系统归属 | PacDrive 3 / PacDrive MC-4 Platform — 通过 SERCOS I/II 光纤与 PMC Controller（如 MC-211 / BM-414 等）或 PacDrive M 控制器通信 |
| 主电源输入 | 3×AC 380–480V ±10%，50/60Hz；典型输入电流 10.2A @400V |
| 控制电压 | DC 24V ±15%（典型消耗 ≤1A），用于逻辑电路、面板显示、SERCOS 接口——断 24V 则 SERCOS 通信丢失但功率级保持使能可设 |
| 输出电流 | 额定 10A rms continuous；峰值 25A（250% 过载 1s typical）——匹配 SH/SM 伺服电机 1.8–4kW 典型 |
| 适配电机 | ELAU / Schneider PacDrive SM-Series（SM070/SM100/SM130/SM170 etc.）、SH 系列（带 Hiperface/EnDat 编码器）——自动识别电子铭牌(Resolver/EnDat 2.1/Hiperface 依电机) |
| 通信接口 | SERCOS I/II 光纤接口（Tx/Rx 双 LC 或 ST 依 Rev，通常 LC 多模 62.5/125μm 820nm）；前面板 RS-232 用于 commissioning（ParamSet / Drive Top） |
| 控制模式 | 位置 / 速度 / 转矩（由 PMC Controller 经 SERCOS 下发），内置位置/速度前馈、加速度前馈、陷波滤波器 |
| 保护功能 | 过流/过压/欠压/过热/I²t 电机保护/编码器断线检测/STO(部分 Rev 经使能端子)；再生制动能量回馈或外接制动电阻（典型 50Ω/300W–1kW 依惯量） |
| LED 指示 | PWR（控制电压 OK 绿）、RDY（伺服使能准备绿）、ERR（故障红/闪）、SERCOS Link LED（光纤同步绿闪） |

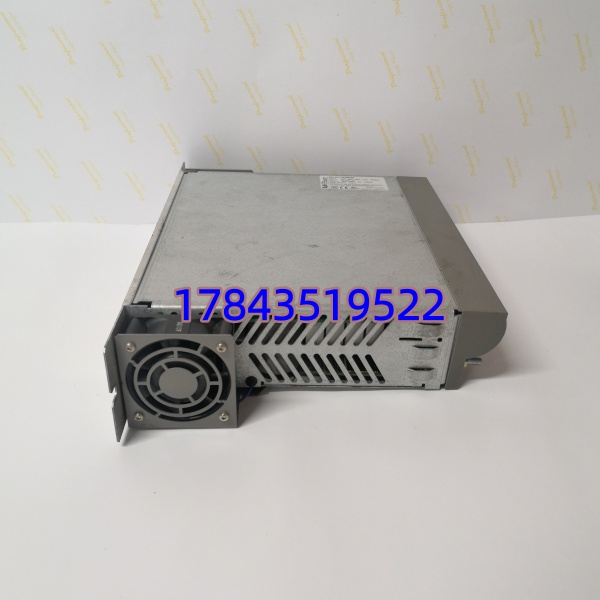

| 热管理 | 内置风扇强制风冷（进风下→上出或侧→侧依安装方向），严格保留上下 ≥50mm 风道——现场实测发现多数故障是风扇堵转致热保护锁 |
| 安装方式 | 柜内螺钉安装或 DIN 轨适配器（依 frame），防护 IP20，前面操作面板可折卸做参数设定无 PC |
| 工作环境 | 0～+55℃（储存 -25～+70℃），5–95% RH 非凝露；符合 IEC 61800-5-1 / EN 61800-3 / UL / CE / SEMI S2 |
| 物理尺寸 / 重量 | ≈100(W)×300(H)×220(D) mm（依 Rev 紧凑书本式），≈3.0–3.5 kg |
| 生命周期状态 | PacDrive MC-4 平台 Schneider 已归入 Legacy / Limited Phase-out——全新原厂交期波动(12–24周 N/A 曾见)，市场靠全新尾货(New Surplus)及测试拆机流通；无 Pin-to-Pin 替代——升代需 PacDrive M (LMC Pro/LXM52 + LXM62 驱动) 属系统性改造 |
产品介绍
在某进口高速立式包装机碰过——PacDrive PMC 下一台 MC-41110400 驱 SM100 伺服做横封轴，运行第 8 年内置冷却风扇轴承卡死过热保护频繁锁 ERR，清灰重润滑或换整台驱动器恢复。它本质不是”单纯功率放大器”而是 PacDrive 分布式架构的单轴智能节点：功率级 + 轴调节器 + SERCOS 接口三位一体，电机电子铭牌参数（惯量/编码器类型/极对数）自动下载自 PMC Controller——换上新 MC-41110400 插 SERCOS 环、供 24V DC 控制电，PMC 自动下装轴参数通常不需手动重输（极少数极老 EPROM 需 Drive Top 软件上传原参数再下装）。
严格来说 MC-41110400 与 MC-4/11/10/400 是同一物不同写法——同系列不同电流档位（如 MC-4/11/05/400 = 5A、MC-4/11/20/400 = 20A）不可随意混代，必须按原机额定输出电流(10A)订，降额(5A) 会过载保护、升档(20A) 电气兼容但成本浪费且可能需改制动电阻匹配。库存经理视角：归 A 类（单轴伺服驱动器故障 = 该运动轴锁死→包装/印刷/模切机停线或降速，多轴同步机型可能致套色/追剪超差），MC-4 平台无原位替代坏只能换同型号或全盘升 PacDrive M——典型按机台 N+1 冷备 LTB 对象。
替换与升级建议
✅ 直接替换
- MC-41110400（MC-4/11/10/400）同型号或同电流档 10A 版 Rev A/B/C 直接互换——插回原 SERCOS 光纤环、供 24V DC 控制电 + 三相主电，PMC Controller 自动重枚举轴、下装参数（确认 Axis Config 内 Motor Type 匹配现场 SM/SH 电机）。建议首检 SERCOS Link LED 绿闪 → RDY 亮 → Jog 点动验证转向/Encoder 方向正确再投全速。
- 配套制动电阻依原机选型（典型 50Ω 300W–1kW CW 或 2kW 连续依惯量）通常不随驱动器坏——换新驱动后初运行观察 DC Bus 电压不过压确认电阻值/功率匹配。
⚠️ 需确认/可能改线（非推荐简单替换）
- MC-4/11/05/400（5A 版）或 MC-4/11/20/400（20A 版）——物理 SERCOS 兼容但电流额定不同：5A 版替 10A 会 I²t 过载保护切力矩（禁替），20A 版替 10A 电气 OK 但需核对制动电阻匹配及可能 BMC 参数报警 “Drive Rated Current Mismatch” 需确认忽略——优先订正确 10A 版。
- PacDrive M 系列驱动 (LXM62S 等) —— SERCOS 光纤换为 EtherCAT/Ethernet 需新控制器 + 新伺服电机电缆-pinout 不同，属系统性升代非模块互换。
❌ 硬件不兼容
- 通用单轴伺服驱动器（如 Siemens V90 / Panasonic MINAS A6）——SERCOS 接口不兼容 PacDrive PMC，电机编码器引脚定义不同（ELAU SM/SH 用 Hiperface/EnDat 专用），不可替入 PacDrive MC-4 架构。
