描述
产品详情

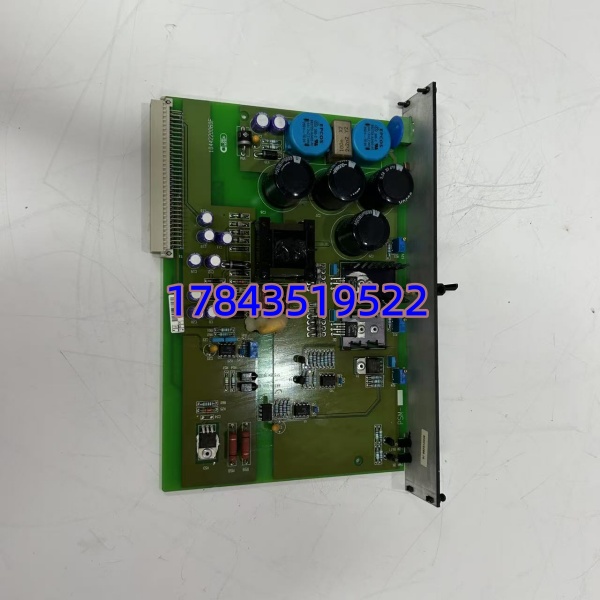

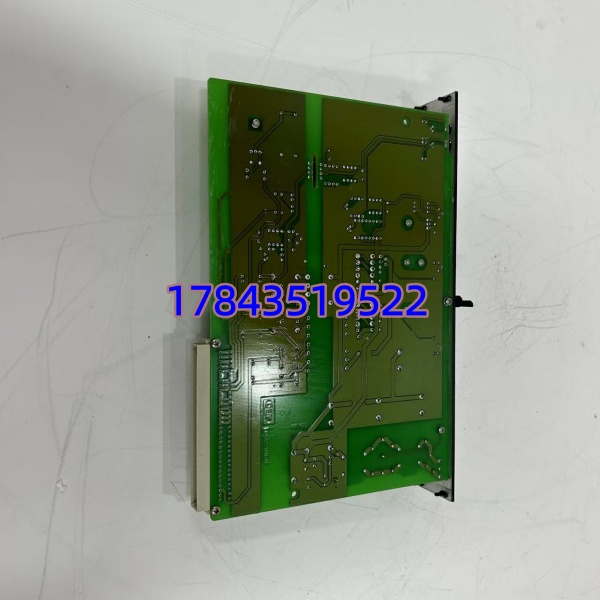

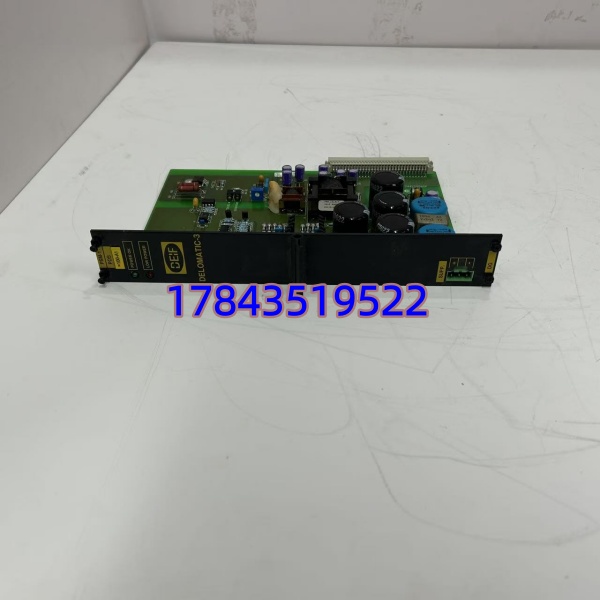

· 型号：DEIF PSM-1
· 品牌：DEIF（丹麦）
· 系列：DELOMATIC-3
规格参数
- 额定工作电压：85–265V AC/DC（部分版本支持 24V DC 控制电源）
- 电压测量范围：100–480V AC（线电压），57.7–277V AC（相电压）
- 电流测量范围：0–5A AC（直采）或经 CT 扩展至 800A
- 频率测量范围：45–65Hz
- 测量精度：电压/电流 ±0.2% FS，功率 ±0.5% FS
- 保护功能：过压、欠压、过频、欠频、过载、短路报警
- 数字输出：3 路继电器（NO/NC 可选），用于跳闸或告警
- 模拟输出：2 路 4–20mA，可映射任意测量参数
- 通信接口：RS-485，支持 Modbus RTU 协议
- 工作环境：-25～+70℃，湿度 5–95% RH（无凝露）
- 安装方式：标准导轨安装，前面板防护等级 IP40
产品介绍
DEIF PSM-1 本质上是一块“全能型电力哨兵”。它主要负责盯着低压配电柜或发电机组的电气参数（电压、电流、功率、频率等），一旦发现异常（比如电压越限、频率不稳），立刻通过继电器输出跳闸或报警。它集成了测量、保护、控制于一身，能帮你省掉一堆独立的电压表和继电器。
市面上容易把它和 DELOMATIC-3 系列的纯电源模块搞混。PSM-1 的核心价值在于“测得准+动作快”，专门为那些对供电连续性要求极高的场合设计，比如船舶电站或孤岛运行的柴油机组。
应用场景与行业案例
现场最怕的就是电网波动时保护装置“装死”，或者误动导致全厂停电。PSM-1 就是用来兜底的，专门解决发电机组并车失败、母线电压崩溃这类要命的问题。
- 船舶电站：配合 DEIF 并车屏，给推进系统供电，抗震动和宽温设计能适应机舱恶劣环境。
- 工业自备电厂：监测发电机出口断路器，出现过频/欠频直接切除非重要负荷，保住主网。
- 微电网/分布式能源：作为并网点保护单元，防孤岛效应，支持 Modbus 上传数据给 EMS 系统。
真实案例：之前有个沿海化工厂的自备燃气轮机项目，老柜子改造时用了杂牌综保，结果电网晃了一下，保护没动，把后端精密仪表烧了一片。后来大修全部换成 DEIF PSM-1，重新整定了过欠压定值。投运半年，经历过几次闪络，都是毫秒级准确切故障，一次没误动。
常见问题解答 (FAQ)
Q1：接线时电压电流回路有什么讲究？
电压回路必须并接，电流回路必须串接（严禁 CT 开路！）。另外，工作电源和测量回路一定要分开走线，别为了省事捆在一起，不然谐波干扰会让读数乱跳。
Q2：RS-485 通讯老是断连怎么办？
先查物理层：屏蔽层是不是单端接地？终端电阻加了没？波特率和站地址要和上位机完全一致。如果是长距离传输，建议加个光电隔离器，防止地电位差烧毁端口。
Q3：继电器输出带不动中间继电器怎么办？
PSM-1 的继电器触点容量有限，如果驱动线圈功率较大，务必加中间继电器过渡。如果是感性负载，记得并联续流二极管或阻容吸收回路，防止触点拉弧粘连。
Q4：现场电磁干扰大，读数不稳怎么破？
首先检查柜内接地排是否可靠。信号线必须用双绞屏蔽线，且远离变频器输出线。如果还是不行，可以在软件里适当增加一点滤波时间常数，牺牲一点响应速度换稳定性。
