描述
产品详情

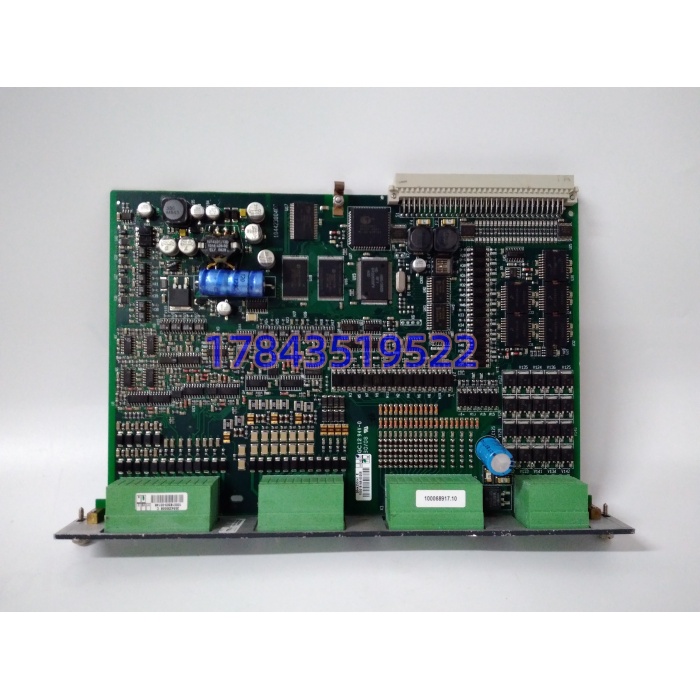

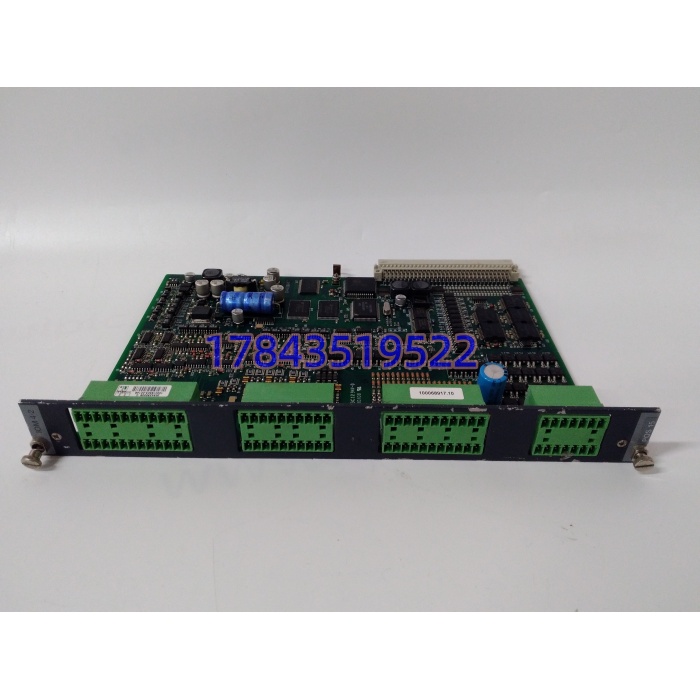

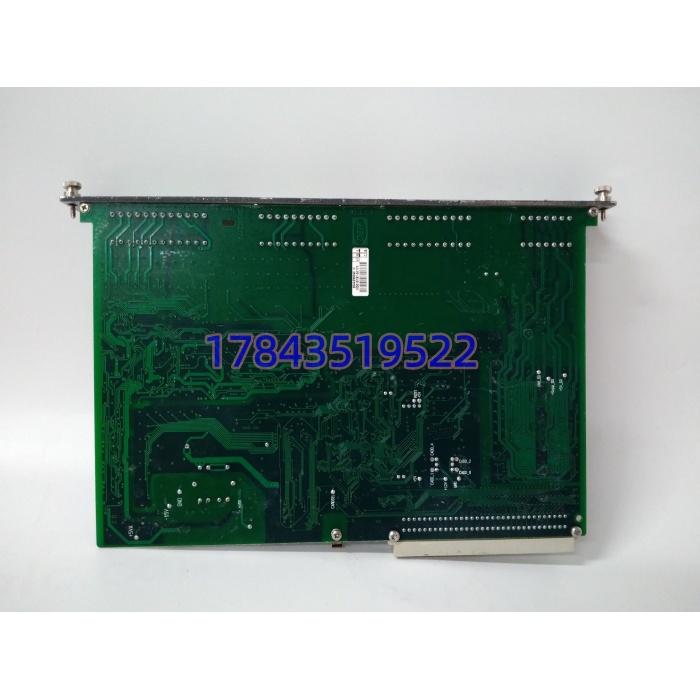

· 型号：IOM4.2（2044230041E / 2044230040H）
· 品牌：DEIF A/S
· 系列：AGC-4 / AGC-5 / AVR 配套 I/O 扩展
规格参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 产品定位 | AGC/AVR 系统智能 I/O 扩展模块 | 非主控 CPU，依附 AGC-4/5 或独立 CAN 节点 |
| 数字输入 | 4 路 DI，ON 8-36V / -8~-36V，OFF -2~+2V | 光电隔离，干/湿接点 |
| 模拟输入 | 4 路多功能 AI（4-20mA / 0-10V / RMI 电阻） | 12-16bit 分辨率依 FW |
| 数字输出 | 4 路 SSR 固态继电器输出 | 30V DC / 6A 电阻载，可配置 NO 逻辑 |
| 模拟输出 | 2 路多功能 AO（4-20mA / 0-10V / PWM） | 推阀位、给定信号 |
| 通信 | 背板高速同步 + 对外 CAN / RS-485 Modbus RTU | 2044230041E 与 0040H 差异在 FW/I/O 标定，以标签为准 |
| 供电 | 24 VDC（背板或端子，典型 0.5A） | 不外接 220V，渠道页标 220V 属混淆 |
| 隔离 | 通道↔系统光电隔离，AI/DI 分组隔离 | 抗机旁干扰 |
| 安装 | DEIF 专用机架/导轨，螺钉固定 | 非标准 35mm DIN 单装（部分改支架可） |
| 指示 | 每通道 I/O LED + 运行/通信 LED | 不用软件也能肉眼排 |
| 工作温度 | -20~+70℃（渠道页有标 -40~+85 属夸大，以原厂手册为准） | 柜内 IP20 |
| 尺寸重量 | 约 85×125×35 mm / 150g 级（渠道尺寸不一） | 以 DEIF 外形图为准 |
| 认证 | CE / IEC 60947 / IEC 61000-6-2/4 | 非 ATEX 本安 |
| 生命周期 | AGC-4 平台老件，原厂转备件支持，新货稀 | 市面 New Surplus / 拆机 |
| 手册 | DEIF IOM4.2 Installation Manual（原厂文档号以服务包为准） |
产品介绍
（E 维护者视角切入）在船用主配电板或孤岛微网项目里摸过 IOM4.2 的人都知道，这模块最容易被当成”普通远程 I/O”低估——其实它干的活很脏：机旁启动电磁阀反馈、滑油压差开关、PT100 改成 RMI 电阻输入的缸温、AVR 来的 4-20mA 励磁给定，全往这 12 个通道里塞。AGC-4 本机 I/O 不够时，扩一块 IOM4.2 比换 AGC 主板便宜一个数量级。严格来说，2044230041E 和 2044230040H 是同一 IOM4.2 硬件平台的俩 FW/I/O 标定版本，背板引脚兼容，但 AI 量程标定和 CAN 节点描述文件（EDS）可能有细微差；盲替不更新 AGC 工程里的 IOM 描述，表现就是”4 路 AI 里第 3 路温度显示偏 8℃”，运行当探头漂移查半个月。
从库存经理视角，IOM4.2 是 B 类偏 A 的”小但卡脖子”件：单块渠道价几千人民币（New Surplus 比拆机贵一倍），但船用电站里它坏一块，可能只是少一路辅机状态；若是黑启动逻辑里那块管”启动令 SSR 输出”的 .2 出问题，柴油机不发机，全船靠岸电——停泊费按小时烧。原厂对 AGC-4 系转备件支持后，2044230041E 比 0040H 在 surplus 市场更常见，但成对采购时别混 FW 进同站，否则 AGC 下装会报”IOM FW mismatch”。Last-time-buy 建议”按在线站 FW 版本对齐买同版本 + 备 1 块跨版本裸件做兼容测试留底”，比闭眼买 3 块同型号睡仓库有用。
应用场景与库存策略
.2 最阴的失效是”AI 慢漂”：RMI 输入通道内部基准电阻氧化，缸温从 85℃ 慢慢漂到 92℃，保护不动作但运行员按”高温降负荷”手动干预，追因追到模块要拆机测基准源。某个远洋拖轮项目碰过，.2 2044230041E 第 2 路 AI（RMI 缸温）三年漂 7℃，每次靠校验 PT100 发现”模块比表高”，最后整块换掉。
- 船用主配电板 AGC-4 扩展 → 补主机启动联锁、辅机状态采集 → 非它不可（ 背板 I/O 对象字典绑定 .2 描述文件）→ 建议每船备 1 块同 FW（041E 或 040H 按在线）冷备 + 区域船队共享 1 块。
- 陆用柴油发电机群控 AGC-5 → 多机并联负载分配辅助 I/O → 建议按机群数 1:0.3 备，不按单机 1:1。
- 水电站辅机/泵站 AVR 接口 → 非连续关键 → 不备裸件，锁本地 DEIF 服务商 24h 可达 Surplus。
- 海岛微网/备用电源站 → 黑启动逻辑依赖 SSR 输出 → 建议关键站按”N 机 1 备”裸件 + 同 FW 配置备份。
- 防爆/户外 → 本体 IP20 非 Ex，必须落发电机控制柜 → 别外加盖防爆壳，直接规划 AGC-5+新 I/O 架构升级。
真实案例：2020 年某远洋科考船南太平洋航次，右主机 扩展 .2 2044230041E 的 4 路 SSR 里第 1 路（去启动空气阀）触点阻值从 0.1Ω 爬到 4Ω，启动令发出但阀芯不动作，主机三次启动失败转左机单拖，航速掉 40%，错过观测窗口。回国拆模块送测——SSR 输出级光电耦合器老化，带载压降超标。库里有一块去年 Last-time-buy 的同 FW 裸件，按 AGC 工程里 IOM 描述文件核对节点号后换上，启动一次成功。那次后船东把”.2 SSR 带载压降年度测试+同 FW 备件按船归档”写进 PM，并明确 041E/040H 不混备，采购单必须写清硬件版本后缀。
