描述
产品详情

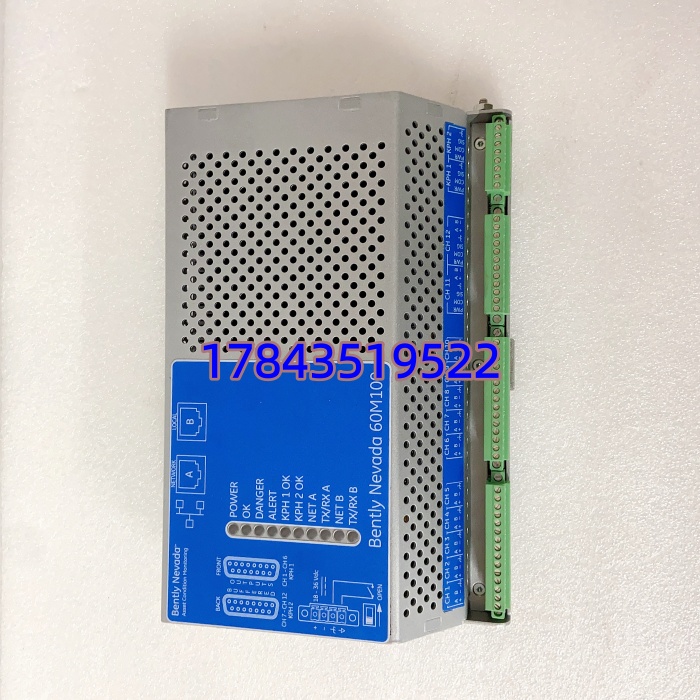

· 型号：60M100-00
· 品牌：Bently Nevada（现 Baker Hughes / GE 旗下）
· 系列：Bently Nevada 1900 System — Machine Condition Monitor (MCM)
技术参数
- 制造商：Bently Nevada（Baker Hughes / formerly GE Energy）
- 型号：60M100-00（Machine Condition Monitor Module，1900 Series）
- 产品类型：独立式机械状态监测模块（CMS，Condition Monitoring — 非 TSI 保护跳闸卡）
- 适用系统：配合 Bently System 1 或 ADAPT 软件；可与 3500 框架并存但物理独立安装

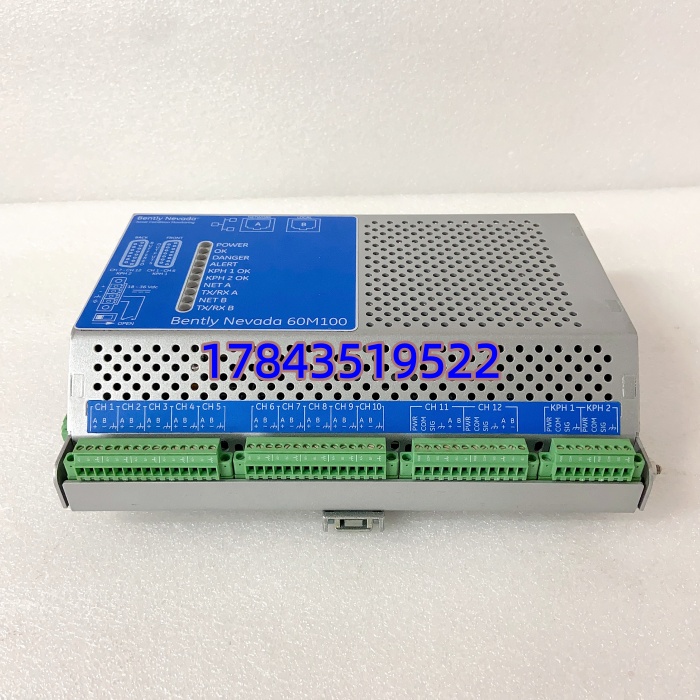

- 动态输入通道：最多 12 路独立动态输入；Ch 1–10 支持 2-wire ICP 加速度计/速度传感器；Ch 11–12 可配 ICP 或 3-wire 电涡流趋近探头（3300 XL 系列）
- 键相(Keyphasor)输入：2 路独立，支持电涡流/磁阻/TTL，用于转速与相位参考
- 静态变量监测：支持最多 150 点静态量（温度 RTD/TC、压力、液位等，依外部变送接入）
- A/D 转换：24-bit Σ-Δ ADC，最高采样率对应 40 kHz 带宽（102.4 kSPS 典型），动态范围 >100 dB
- 信号处理：板载 FFT（最高 6400 线）、阶次跟踪(Order Tracking)、RMS/Peak/Pk-Pk、包络解调、内置 20+ 故障特征模型
- 报警功能：每通道可编程 Alert / Danger 设定点（报警逻辑在模块内执行，可触发继电器或数字量输出——依具体 1900 配套 I/O 扩展）
- 通信接口：10/100 Base-T Ethernet（RJ45）×2，支持 Modbus TCP Server/Client、Bently 专有协议连 System 1；RS-485/USB 用于本地配置

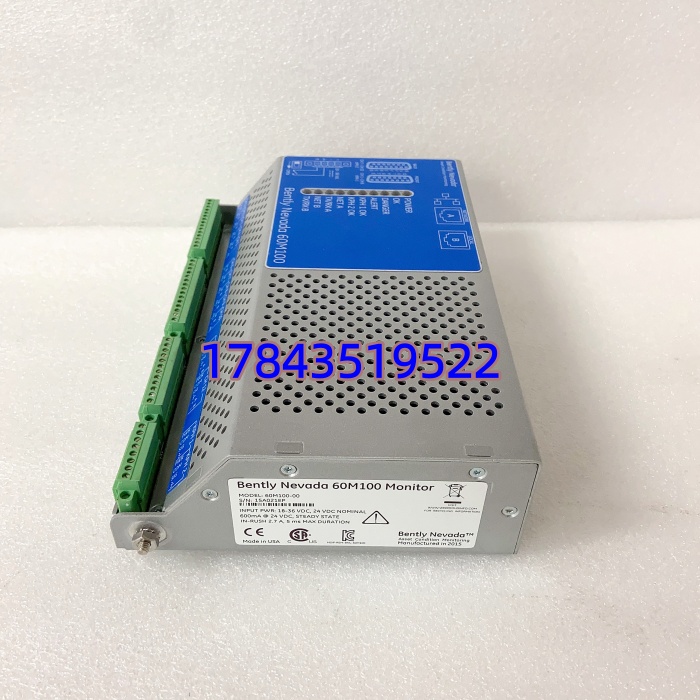

- 供电：18–36 V DC（标称 24 V DC），最大电流 ≈1.7 A；启动浪涌 <2.7 A（<5 ms）
- 安装方式：标准 DIN 导轨（35 mm）或面板安装，金属壳体
- 工作温度：0℃～+55℃（机柜内），存储 -25℃～+70℃；5%～95% RH 无凝露
- 认证：CE / RoHS / 船级社认证（具体版次以原厂 Certificate 为准），符合 API 670CMS 章节要求
- 配套软件：Bently Nevada System 1™ 或 ADAPT.wind（风机专用配置）
- 注意：本模块做状态监测与预测性维护，不具备 SIL 认证的机械保护跳闸功能——跳机保护仍需 3500 框架+MPC4 等完成
产品介绍
大修时发现齿轮箱高速端轴承外圈微剥落却靠人工巡检错过窗口——这正是 60M100-00 被加上去的原因：它不碰跳机保护逻辑，专做高频包络和阶次跟踪把早期缺陷揪出来，通过以太网把波形和趋势喂给 System 1，让运维排计划而不是等突发跳车。（某个海上风电项目实测，换用这模块后齿轮箱早期磨损告警比纯 TSI 均方根值监测提前约 6–8 周现形。）
严格来说它和 3500 框架卡（如 3500/42M）是互补关系不是替代——3500 管 SIL 3 跳机、60M100-00 管 CMS 诊断，二者可在同一机组并存共享传感器。某个化工厂项目里初版 1900 MCM 老固件不支持 Ch11–12 配电涡流，升到 60M100-00 后全开 12 动态+键相没问题。商业上 Bently 美产原厂交期常 10–20 周，渠道美版/欧版全新或 A 级测试翻新通常 2–5 工作日发出；每块做上电自检+以太网 Ping+通道回读（配仿真源），附测试记录与原厂序列号 COC，质保 12 个月非人为包换。提醒：它不等于 3300 XL 延伸电缆（部分电商误标），也不是 3500 框架插卡，下单前确认你要的是独立 CMS 监测器而非 TSI 卡件或延长线。
替换与升级建议
✅ 直接替换（同代 MCM，工程兼容）
- 早期 1900 系列 MCM 初版 → 60M100-00：DIN 导轨安装尺寸、供电、网络接口一致；System 1 工程通常只需重新关联模块序列号，逻辑与报警组态可导入复用（建议备份 .sys1 工程）。
⚠️ 有限兼容（需注意系统架构差异）
- 3500/42M（振动监视卡）或 3500/22M（通信卡）→ 60M100-00：不能替入 3500 框架槽位，二者物理形态、背板总线完全不同；若目的是新增 CMS 功能需在机柜另辟 DIN 导轨安装 60M100-00 并独立布线传感器或引缓冲信号。
- 3300 XL 延伸电缆（如 330130-xxx）→ 60M100-00：完全无关，延伸电缆是探头配件不是电子设备，不可混为一谈。
❌ 硬件不兼容 / 不可替
- 60M100-00 不能替代 3500 框架任何 I/O 卡、电源卡或通信卡。
- 若你系统只有 3300/3500 TSI 无 CMS 需求，本模块对你不必要——强行加装不解决跳机保护问题。
市面主要靠 60M100-00 全新或经测翻新库存替代，无官方”新型号向下兼容替代 3500 卡”一说，请以 Bently Nevada 1900 Series Datasheet及 Compatibility Note为准。
