描述
产品详情

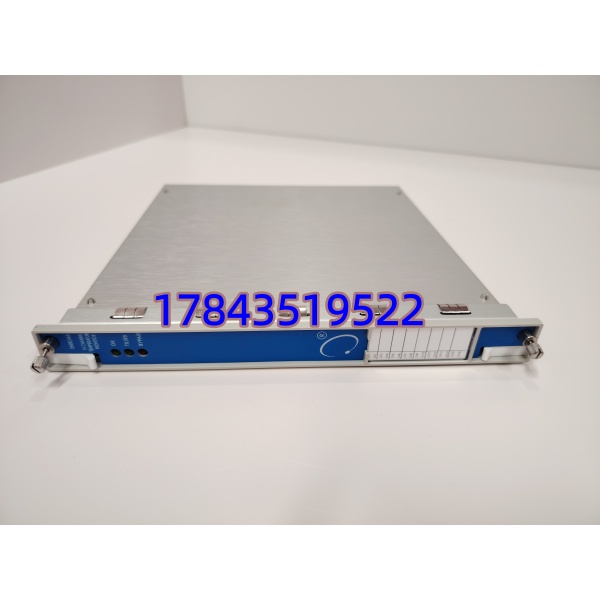

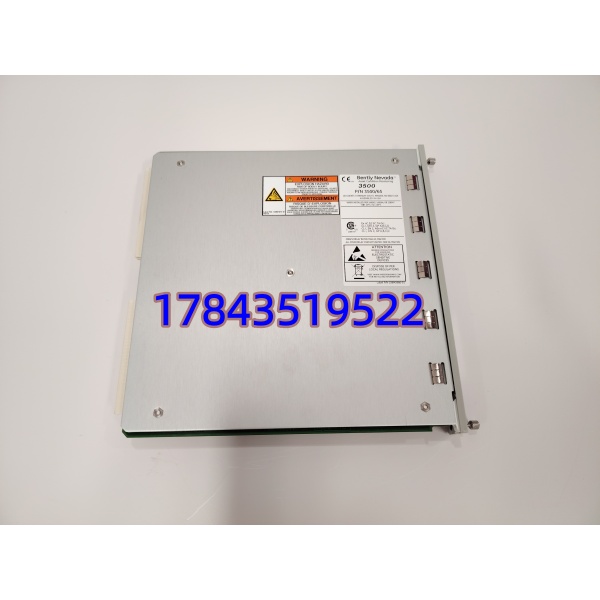

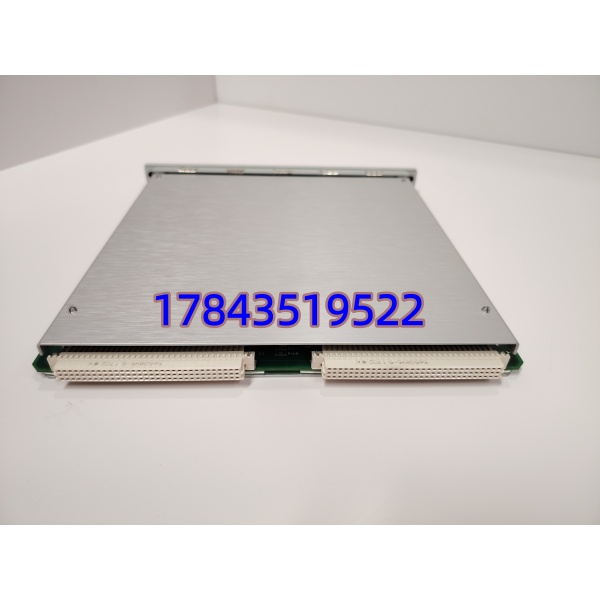

· 型号：350065（Config / Option 145988-02，完整营销号常见形如 350065-01-00-00-145988-02）
· 品牌：Bently Nevada（Baker Hughes）
· 系列：Bently Nevada 3500 Series — Transducer Data Interface / Dynamic Data & Comm. Module（DDCI/DMMi）
规格参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 产品型号 | 350065 — 3500 Series Data Display / Dynamic Measurement & Interface Module | “145988-02″为 Option Code / Config ID（接口类型、Coating、Fw Rev捆绑） |
| 框架槽位 | 必须插于 3500 框架 Slot 1（Primary TDI/DDCI）；若配冗余 Option 可 Slot 1 + Slot 2 各一块 | 不能与监测 I/O 模块（如 350122/350131）混槽 |
| 通信接口(主机侧) | 典型：RS-232 (DB9)、RS-485、或 10/100M Ethernet（依 145988-xx Option 定——02 后缀多指 Ethernet + Std Coating 类配置，以原始订单 Confirmation 为准） | 与 AMS Machinery Manager / System 1 通信 |
| 背板接口 | TriBus 高速背板连框架内各监测模块读取静态值+动态波形包 | — |
| 协议支持 | Bently Nevada 专有 3500 Protocol over Serial/Ethernet；通过 BN Gateway 可映射至 Modbus TCP（部分新 Fw） | — |
| 配置方式 | 3500 Rack Configuration Software (RCS) — 需匹配 Fw Rev 与 RCS 版本 | 严格来说 Fw Rev 与 Option Code 绑定，混插不同 Rev 框架可能提示 “TDI Version Mismatch” |
| 状态指示 | MOD（模块状态）、COM（通信活动）、ERR（故障）LED + 框架 OK/Alert Trip 联动 | — |
| 冗余支持 | 部分 Option 支持 Dual DDCI（Slot1+Slot2）1+1 热备——任一块故障通信不中断 | 非所有 145988-xx 配置支持，需核对原订单 |
| 供电方式 | 由 3500 框架背板 +5 V DC 供给，典型功耗 <3 W | — |
| 安装方式 | 插入 3500 框架前部 Slot 1（或 Slot 2 for Redundant），旋紧面板锁紧螺钉 | — |
| 涂层 | 标准 Conformal Coating（依 Option — “-02″ 常见指 Std Coating；”-04″ 为 Enhanced 三防漆） | 腐蚀环境优选 Enhanced Coating 版 |
| 工作环境 | 0℃ ~ +65℃ 运行（3500 框架典型），-40℃ ~ +85℃ 存储，5%~95% RH 无凝露 | 符合 API 670 机械保护系统环境要求 |
| 认证 | CSA/NRTL、CE、ATEX/IECEx（部分版本 Zone 2），API 670 compliant | — |
| 生命周期 | 3500 平台总体 Mature；特定老 Rev 350065 Option 可能 Limited / LTB——新框架推 350094（Enhanced Keyphasor & Eth）做替代但需整体框架 Fw 匹配 | 替换须同 Option Code 或确认向上兼容 Fw |
产品介绍
在汽机保护间碰过 350065 最典型的误判——AMS 突然脱机报”3500 Frame Communication Lost”，现场看 3500 框架 Trip Relay 正常（保护功能仍在跑），框架面板上 350065 的 COM LED 不闪。复位无果换备件恢复正常，追溯为以太网 PHY 芯片热老化。它是 3500 与状态监测软件（System 1 / AMS MM）之间的桥，挂掉不影响机组保护（3500 仍独立 Trips），但失去了趋势、波形和远程报警转发——在状态监测导向的石化/核电客户那儿属严重降级事件，要求 4h 内恢复联机。
严格来说 145988-02 这个 Option Code 绑定接口类型（通常 Ethernet）与固件版本——换板时优先找完全相同 Option，若用新版 DDCI 插旧框架先确认 RCS/Fw 兼容（Bently 通常允许新 DDCI 向下兼容老框架但需 RCS 软件版本 ≥ 模块 Fw 要求）。按 ABC 归 A~B 类（视有无冗余 DDCI 配置及 AMS 重要度），建议按每面 3500 框架 N+1 备一块测好冷备件（含记录原 Option Code 及 Fw Rev），多框架同配置可 Pool Stock。3500 部分老 Rev 350065 受元器件影响已进入 Limited 期，建议向当地 BN 服务部核实最新 PCN。
应用场景与库存策略
350065 故障 → 3500 框架保护继续运行但 AMS/System 1 失去联机 → 状态监测盲区、波形无法召录、部分工厂将 DDCI Fault 接入 DCS 报警。连续机组虽不 Trip 但违反 API 670监测可用性要求，特别核电/炼化大机组要求快速恢复。
- 火电/核电/炼化 3500 框架（汽轮机/压缩机/给水泵保护）——350065 做 AMS Machinery Manager 网关 → 非它不可因 3500 专有 TriBus 协议+Option Code 绑定 → 建议单框架按 N+1 备 1 块冷备（封存贴原 145988-xx Option + Fw Rev），冗余 DDCI 配置可全厂 Pool Stock；换板前确认 RCS 软件版本兼容。
- 旋转机械状态监测实验室/试车台 3500 架——同理 → 建议按台数 N+1，注意区分 Ethernet 版（145988-02 类）与 RS-232/485 旧版（不同 Option）不可混用。
- EOL/LTB 应对 ——若收到 LTB 通知或老 Rev 确已停采按剩余运行年限囤（通常每 4~6 面在线 3500 框架备 1 块），同步评估迁移至 350094（新代 DDCI with Enhanced Keyphasor/Ethernet）需框架 Fw 升版及 RCS 配套，新项目不推荐继续新购老 350065 特定老 Rev。
- 维护建议：每年 PM 通过 RCS 读 DDCI Diagnostic Page 确认无 “Communication Errors / Retry Count Excessive”；以太网口建议加工业交换机端口防雷。
真实案例：沿海某炼化基地 2021 年大修后 #2 重整装置压缩机组 3500 框架（Slot1: 350065-145988-02）AMS 突然离线，现场框架 OK LED 绿、Trip Relay 正常——判断 DDCI 模块以太网口 PHY 死。库房登记”BN 3500 备件”实为 350122 振动模块不符，原厂答复该 Option 部分区域交期 14 周（受电子料影响）。最终从仪控实验室拆教学用同 Option 350065 顶替（先核对 Fw Rev 兼容、RCS 连机验证波形召录 OK）恢复。事后该厂把所有 3500 框架的 350065（含 Option Code）、电源模块 350059、键相模块 350090 按 N+1 建冷备，规定备件袋内夹原模块正面照片及 Option 标签。教训一句话：3500 保护不死但监测会瞎——DDCI 是监测的眼睛，Option Code 和 Fw 匹配比物理插进去更重要。
