描述
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 制造商 | Bently Nevada (本特利内华达) |
| 产品型号 | 350042M |
| 所属系统 | 3500 系列机械设备状态监测系统 |
| 通道数量 | 4 通道 |
| 输入信号类型 | 涡流传感器信号（3300/3500系列探头）、速度传感器信号 |
| 信号处理 | 支持振动、位移、键相、加速度等多参数分析 |
| 输出类型 | 模拟量输出、数字量/继电器报警输出、RS485 (Modbus RTU)、以太网 |
| 工作电压 | 24 V DC ±10% |
| 功耗 | ≤15 W |
| 工作温度 | 0 °C ~ 65 °C (部分资料标注-40°C至+85°C) |
| 存储温度 | -40 °C ~ 85 °C |
| 安装方式 | 3500系统专用机架安装 |
| 外形尺寸 | 约 160 × 100 × 30 mm |
| 重量 | 约 300 g |
| MTBF | 约 100,000 小时 |
| 产品状态 | 已停产 (Discontinued)，全球在役系统备件刚需 |
产品深度介绍

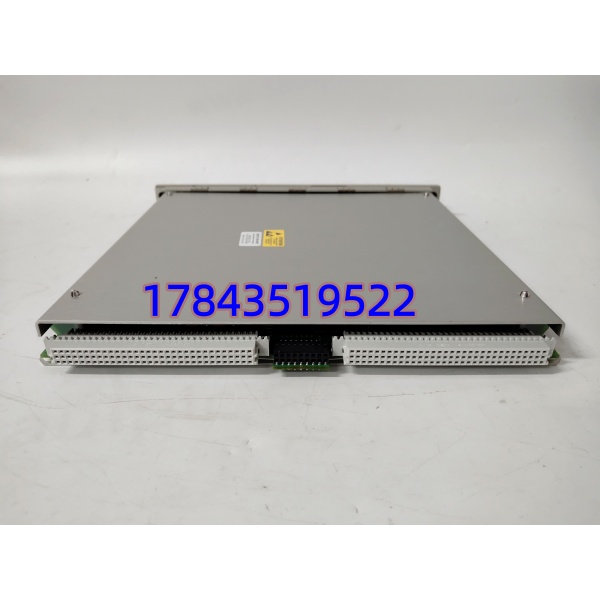

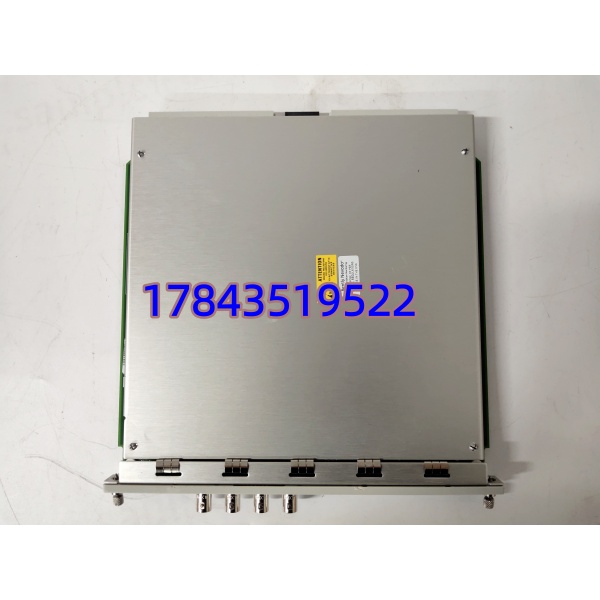

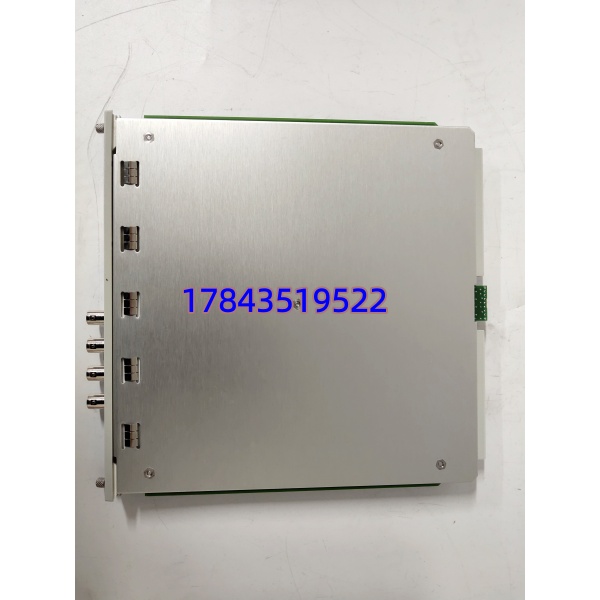

Bently Nevada 350042M 是3500系列机械保护系统中的振动监测模块，负责接收来自涡流传感器（如3300/3500系列探头）或速度传感器的原始信号，经过调理、放大、滤波后，输出振动幅值、位移、键相等关键参数。在整个TSI（汽轮机监测仪表）系统中，它相当于“数据处理中心”，将现场采集的物理信号转化为可读的监测数据和报警信号，是汽轮机、压缩机、风机等大型旋转设备状态监测的核心卡件 。
这块模块的核心价值体现在多通道并行处理和灵活的报警配置。它支持4个通道同时接收不同部位的传感器信号，能在毫秒级时间内完成数据分析，一旦振动或位移超过设定的阈值，立即输出报警或停机信号，为操作人员争取故障处理时间 。同时，它兼容3300和3500系列的涡流传感器，无需额外调试即可替换老型号卡件，在多级报警功能上支持预警和严重报警两级设定，对关键设备形成梯度保护 。
质量控制与测试流程
3500系统在役时间长，备件质量直接关系到机组安全。每一块350042M在发货前均执行以下流程：
1. 入库验收检测
- 来源追溯: 核验原厂采购凭证或渠道证明，确保正品来源。
- 外观检查: 检查PCB无腐蚀、金手指无磨损划痕、电容无鼓包、标签无篡改篡改。特别注意是否有维修动焊痕迹。
2. 上机功能真机测试
- 测试环境: 搭建完整的3500测试机架（含电源模块、框架接口模块），接入模拟传感器信号源。
- 通电自检: 观察模块上电后的POWER OK指示灯状态及通道状态指示灯。
- 信号测试: 输入模拟涡流传感器信号，验证4个通道的信号采集、调理和输出是否正常，包括振动、位移、键相等参数。
- 报警测试: 模拟超阈值工况，验证报警输出（继电器干接点）是否触发。
- 通讯测试: 验证RS485 (Modbus RTU) 和以太网通讯握手，确保与上位机数据交换正常。
- 老化测试: 连续带电运行 >24小时，用测温枪监测模块温升。
3. 最终质检与包装
- 质检确认: 测试工程师签字，生成测试报告随货提供。
- 防静电包装: 模块装入防静电袋密封，贴附QC合格标签。
