产品详情
· 型号：3500/32M（订货类型 350032，具体配置号如 350032-01-00-00-00-00-00）；框架接口小卡 125720-01
· 品牌：Bently Nevada（Baker Hughes）
· 系列：Bently Nevada 3500 Series Machinery Protection & Condition Monitoring System
规格参数

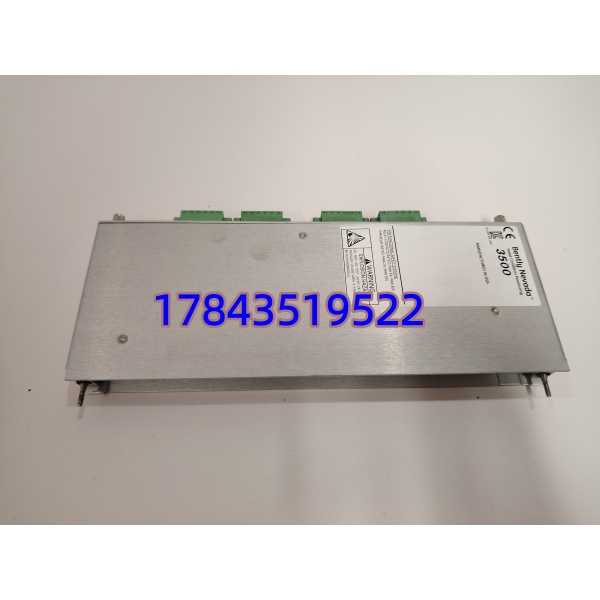

■ 3500/32M 继电器输出模块（350032）
- 模块类型：4-Channel Relay Output Module（可编程报警/停机继电器）
- 插槽兼容：任一 3500 框架 I/O 槽位（Slot 1 保留给 3500/15 电源，Slot 2 可选 3500/20 或 3500/22M）
- 继电器通道：4 路独立 Form C（SPDT）触点，可独立编程为 Alert / Danger / AND/OR 逻辑
- 触点额定：5 A @ 250 V AC / 5 A @ 30 V DC（阻性负载），最小切换电流 10 mA
- 响应时间：吸合 ≤10 ms，释放 ≤5 ms（典型）
- 编程方式：通过 3500 Rack Configuration Software (RCS) 设定通道功能、延时、闭锁/非闭锁
- 状态指示：前端 LED（OK / TX/RX / Channel 1–4 Tripped）
- 供电：由 3500 框架背板总线取 ±5V/±12V DC，典型功耗 ≤3.5 W
- 安装：插卡式，支持在线热插拔更换（框架运行态下单模块可更换）
- 物理：标准 3500 单槽宽度（≈25mm）× 全高 / ≈0.2 kg

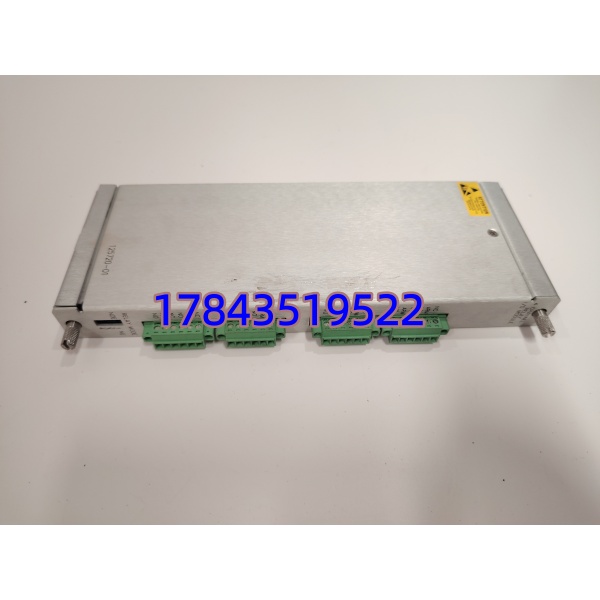

■ 框架接口小卡 125720-01（Right-Side Interface / Keyphasor I/O Card）
- 组件类型：3500 框架右侧端板内接口卡（非 I/O 槽模块），含 Keyphasor® 非接触转速信号输入端子、框架总线终端电阻、外部 I/O 接线排接口
- 适用框架：3500 Standard / Extended / Triple Modular Redundant (TMR) 框架
- Keyphasor 输入：支持 1X / 2X 转速传感器（Proximitor® / Magnetic Pickup / Optical），经此卡送入 3500/25 Keyphasor 模块
- 安装：固定在 3500 框架最右端槽位内侧（随框架出厂预装），可单独作为 spare 订购更换（老化/端子氧化/撞击损坏时）
- 物理：PCB 插装于框架右端导轨 + 屏蔽盖板，带多组螺丝端子
- 备注：部分框架配置用 125760-01（含高级通信）或 3500/20 作主接口——125720-01 是最常见基础版右端 I/O 小卡
严格来说 350032 需按完整 Config Code（如 350032-01-00-00-00-00-00 表示 4CH Relay, no options）询价——但现场备件通常按同 Config 采购；125720-01 与早期 125719-01 外观近似但 Keyphasor 输入电路定义不同，替换时核对原框架内拆除件激光标 125720-01 确保一致，不以近似代。
产品介绍
现场实测发现——石化催化裂化装置 3500 框架年检做继电器通道测试时，#3 槽 3500/32M 第 2 继电器通道触点吸合但回路电阻飙到 >200mΩ（板龄 15 年触点微氧化），导致压缩机振动 Danger 停机继电器未可靠闭合被联锁拒动（还好是测试期间发现）。3500/32M 就是 BN 3500 保护系统向现场 ESD/PLC 发”振动高报警/停机”命令的执行末端——它挂了等于某轴振动通道的停机命令送不出去，违背 API 670要求；125720-01 是框架右端那只”小不点”接口卡，负责把 Keyphasor 转速信号引进框架并终接背板总线，很少坏但端子氧化或运输碰撞致 Keyphasor 丢失也会让 3500/25 报”No Keyphasor Signal”。
从库存经理角度说句实话：Bently Nevada 3500 系列仍活跃但部分早期 sub-rev 交期 6–12 周，3500/32M 市面 NOS 与全新并存，125720-01 小卡单独作为 spare 常被忽略——建议 3500/32M 按每框架 N+1 冷备；125720-01 按每套监测系统备 ≥1 件冷备（多框架可 N+1 合并），尤其中小装置只有单框架时缺这块小卡会影响 Keyphasor 输入诊断。
应用场景与库存策略
3500 保护系统继电器模块故障 → 振动/轴位移高值报警或停机命令无法输出（联锁拒动，API 670重大不符合项）；125720-01 小卡故障 → Keyphasor 丢失致转速相关保护（如过超速保护）不可用或框架通信异常。二者皆非通用继电器/端子板可替。
- 石化/发电/压缩机组 3500 机械保护框架（振动/轴位移/壳胀）：3500/32M 建议按每框架备 ≥1 件冷备（N+1 若多框架同型），密封存放标签注明 Config Code；125720-01 建议每套监测系统（含 1~2 框架）备 1 件冷备，多框架 N+1 合并池。
- TMR 三重冗余框架配置：按全厂 N+1 谈供应商寄售代管降资金占用；更换 3500/32M 时注意三取二逻辑下 Slot Assignment 与 RCS 中 I/O Map 一致。
- 混用 3500/32 vs 3500/32M：3500/32M 是 3500/32 的增强版（部分老框架需确认背板 rev 兼容），通常可向下替——但 Config Code 中 Option 须匹配现场 RCS 工程文件，优先购与原装机同完整 Config 号。
- 停产过渡期提示：3500 系列主线仍供货但部分 Option 可能 Limited——关注 Baker Hughes PCN，若确认特定 rev EOL 按剩余寿命×年失效率×安全系数 2 适量囤 NOS+原厂新件；125720-01 小卡价格低建议早囤（易被遗忘致急单无货）。
真实案例：沿海某 LNG 接收站压缩机组 Bently 3500 框架（单框架配置），大修后开机做 3500 Relay Test 发现 #2 槽 3500/32M Ch.4（压缩机振动 Danger Trip）无输出——拆下目测继电器触点烧灼痕（历史偶然闭弧过流）。库房按建议备了一件同 Config 350032 冷备 + 125720-01（顺便多备），断电拔旧→插新→RCS Verify I/O Map → Relay Test Pass → 恢复，全程 12 分钟未影响引压/置换节点。若等调货代理报 8 周，振动 Danger 停机命令无法送出属 API 670 开口项——事后将 3500/32M+125720-01 列入 ABC-A，强制每框架 1 件继电器模块冷备+全站 1 件 125720-01 小卡冷备并两年做一次继电器触点电阻抽检。
