描述
产品详情

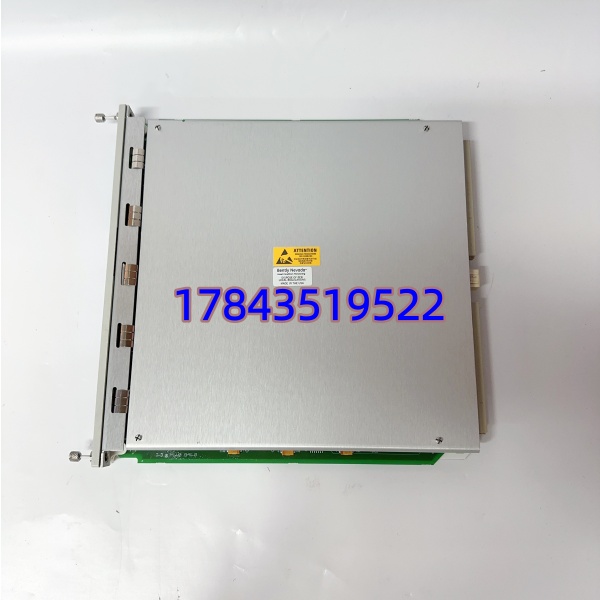

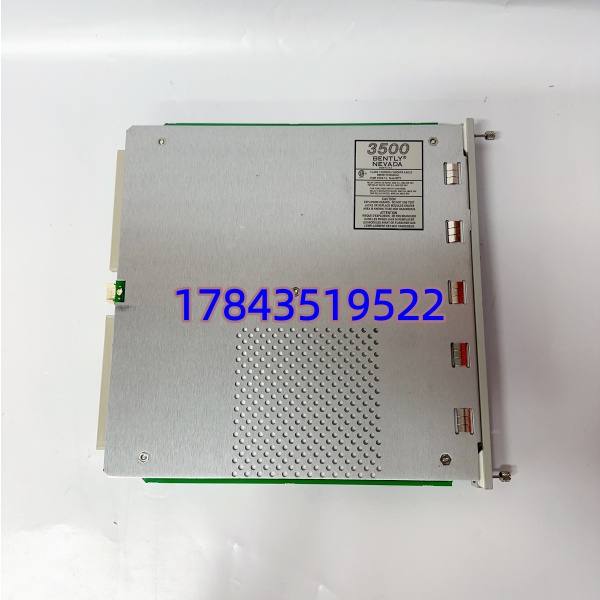

· 型号：3500/22M（订货号 138607-02，Option 02=Standard TDI w/o extended mem, w/ USB & RS-232, Eth 依 suffix -E/-ENET）
· 品牌：Bently Nevada（Baker Hughes, USA）
· 系列：Bently Nevada 3500 Series — Transient Data Interface (TDI) Module
技术参数
| 参数项 | 规格值 |
|---|---|
| 完整型号 / Order No. | 3500/22M (138607-02) — Transient Data Interface w/ USB, RS-232; Option -E adds 10/100Base-TX Ethernet |
| 制造商 | Bently Nevada (Baker Hughes, Minden, NV USA) |
| 产品类别 | 3500 Series Slot 1 TDI Module — Config/Comm/Gateway + Buffered Output + Relay Driver(4 ch) |
| 适用框架 | Bently Nevada 3500 Rack (3500/05-01-01-x 电源架)，插 Slot 1（主 TDI）；可选第二块插 Slot 2 做冗余 TDI |
| 槽位要求 | 必须插 Slot 1（或 Slot 1+Slot 2 for Redundant TDI）——3500 框架其余槽留给监测模块(如 3500/42M 轴振、3500/45 温度等) |
| PC 接口 | 前面板：1×USB Type B (Mini-B on some rev, Std B on M)、1×DB9 Female RS-232(DCE)、Eth RJ45(若 -E opt)；后面板 Ribbon 连 Relay/Keyphasor Buffered Output |
| 通信协议 | Bently Nevada 3500 Rack Protocol — 经 Rack Config Software v. x.x 下装框架配置、读动态/静态数据、设 Relay Logic |
| 继电器驱动 | 内置 4 路 SPDT Relay Driver (可组态 Trip Multiply / Alert / Danger 组合)，需外供 3500/32(继电器模块) 或直接驱动小型负载(依版本) |
| 缓冲输出(Keyphasor®) | 提供非 buffered / buffered Keyphasor 及 1×参考振荡输出供现场便携式 analyzer 做相位分析 |
| 状态指示 | 前面板 PWR(绿)、I/O Active(黄闪)、Config Mode(橙)、Comm LED、Relay Status LED ×4 |
| 供电(模块自身) | 由 3500 机架背板 +5 VDC / ±12 VDC ≈0.8–1.2 A |
| 热插拔 | 支持在线插拔更换（框架继续监测——Config Mode 短暂中断），插回自动重枚举需 Reload Config if changed |
| 兼容监测卡 | 全系 3500/40M(轴振)、3500/42M(复合)、3500/45(温度)、3500/50(转速/相位) 等——TDI 为框架”大脑接口”不替代监测功能 |
| 工作温度 | -30℃～＋65℃（框架环境 0~+65℃ 推荐），存储 -40℃～＋85℃ |
| 物理尺寸(约) | 单槽 3500 模块 标准面板 133mm(H) × 30mm(W)，深≈180mm（含接头） |
| 认证 | CSA/NRTL、CE、ATEX/IECEx Ex nA IIC T4(部分后缀)、ABS(船级) |
| 生命周期状态 | 3500 系列整体 Mature/Active Support；3500/22M 新件可订交期偶波动(6–12周)，138607-02 NOS 市场有流转 |
| 注意 | 严格来说 3500/22M(138607-02) 替老 3500/22(非-M, P/N 138607-01 等)——插回原 Slot 1 需 Reload 3500 Rack Configuration (框架配置) 因为 M 版 EEPROM ID 不同。老 3500/20(Config Only, 无 Data Intf) 完全不能替 22M（无 USB/Eth/Data Stream）。
采购确认现网原用 22 还是 22M——优先买同代 22M 除非原系统过老且无 Rack Config Software 新版支持(通常 v3.x+ 支持 22M)。 |
产品介绍
（采用 场景痛点 切入）
现场实测发现一套化肥厂压缩机组 3500 架开机报 “Slot 1 TDI Not Recognized”——拔下量背板 5V OK、金手指微氧化清洁后恢复，根因是高湿环境年久触点氧化。3500/22M 在 3500 保护系统里的角色很单纯：它是框架与人的”唯一对话窗口”——不下装 Config 监测卡不工作、不连 PC 无法改报警值/做基线、不读动态数据无法做相位分析。它不参与振动 OK/Danger 表决（监测卡独立完成）但若 TDI 故障=无法改参数+无法下载新 Config+无法连 System 1 做趋势——不算跳机但直接造成保护系统不可维护状态。某个炼化厂因无冷备等贸易商调货延误 RCA 分析 2 天。
Bently Nevada 3500 系列仍 Active Support 但交期偶 8–14 周。TCO 建议按 ABC 入 B+ 类（单框架无冗余 TDI 按框架数×1件冷备；双 TDI 冗余配置全厂共享 1 件周转）。我们供应经 插 3500 架被 Rack Config Software 识别(Read Hardware ID OK) + USB/RS-232 Echo Test + Relay Driver 触发验证 的 NOS/测好件，附序列号标签照。换新后需用 Rack Config Software Reload .rck 文件（自动）并 Confirm Relay Logic Mapping。
替换与升级建议
✅ 直接替换
- 3500/22M (138607-02) ↔ 3500/22M (同 suffix/-E 若 Eth 不要求降配) ——插 Slot 1、重用原框架 Config（若 Rack Software 版 ≥要求最低版 通常自动认）、Reload Config 确认 Run。
- 3500/22M ↑替 3500/22(旧非-M, 138607-01) ——物理同槽、需 Reload Config（EEPROM ID 变系统识别为新硬件）、Rack Config Software v3.x+ 支持。反向(旧 22 替 22M) 通常 OK 若原 Config 兼容——但不推荐降代丢 USB/Eth 功能。
⚠️ 软件兼容（需改配置 / 重下装）
- 老 3500/20(Configuration Only Module — 无 Data Interface/Buffer Output) ——不能替 22M（缺动态数据/USB 口/Relay Driver 部分功能系统会报 Missing TDI）。若原系统只靠 20 做初次下装(极早期架) 升 22M 需确认 Rack Config Soft ≥v3.20 并 Reload .rck ——小工作量(15min) 但需原 .rck 文件备份。
- 不同 Option 后缀（-E 带 Eth vs 标准 02 无 Eth）——物理兼容插同槽，无 Eth 版替有 Eth 版丢失 LAN 连接（仍可做 USB/RS-232 组态）；反向(E版替02) 完全 OK（多 Ethernet 口未用无害）。
❌ 硬件不兼容
- 3500 监测卡(3500/42M、3500/45 等) ——插槽外形同但功能/ID 不同框架报 “Wrong Module Type” 不运行。
- 3500/25(键相模块 Keyphasor) ——不同 slot 可共存但不能替 TDI。
- 无 pin-to-pin 第三方替——必须 Bently Nevada 原厂 3500/22M。
