描述
产品详情

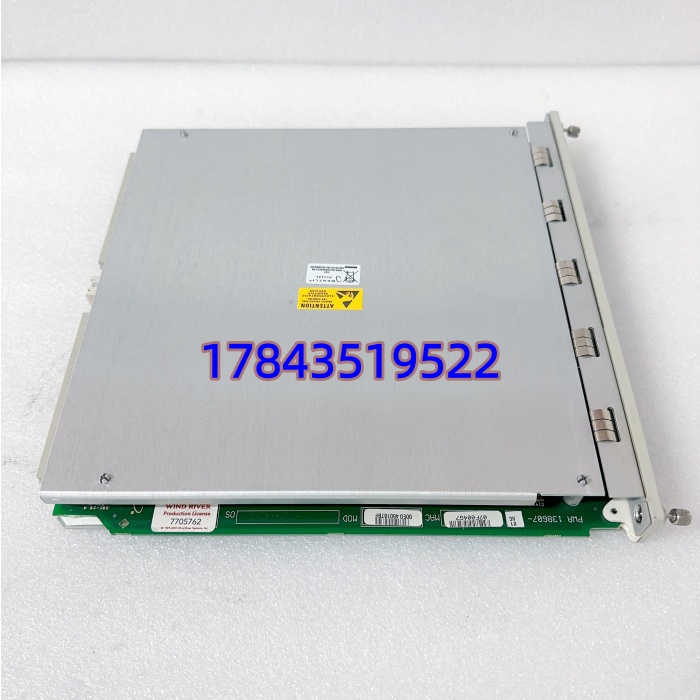

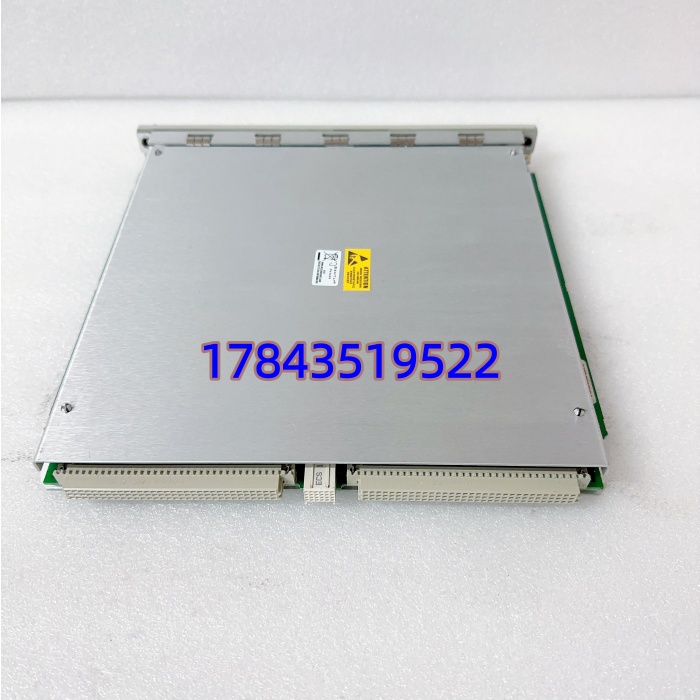

· 型号：3500/22M（书写惯例 350022M），部件号 138607-01（Enhanced TDI w/ USB & RS-232）
· 品牌：Bently Nevada / GE Digital
· 系列：3500 Machinery Protection System — RIM / Transient Data Interface (TDI)
技术参数
| 参数项 | 规格值（3500/22M TDI, P/N 138607-01） |
|---|---|
| 产品全称 | Bently Nevada 3500/22M Transient Data Interface (TDI) Enhanced RIM Module, P/N 138607-01 |
| 旧型号对照 | 替代 3500/20（RIM 基本版，无 TDI 瞬态缓冲及 USB 口），向上兼容 |
| 槽位位置 | 必须安装于 3500 框架 Slot 1（最左侧 RIM 槽），不能与 3500/20 并存 |
| 本地接口 | 前面板 1× USB Type-B（PC 组态/下载）、1× DB-9 RS-232（配置口/老版笔记本），后面板连框架背板 |
| 瞬态缓冲 | 板载 DRAM 缓存，可捕获跳闸前 N 周期波形数据（需 3500 框架 Option 启用），通过 Bently Nevada Protocol 送 System 1 |
| 与上层通信 | 配合 3500/92（Ethernet/Modbus TCP）或 3500/93（RS-485/232 网关）实现 DCS/SCADA 集成；TDI 自身不出网口 |
| 配置软件 | 需 Bently Nevada 3500 Configuration Software（v4.x 以上推荐，与 TDI 固件版本匹配） |
| 背板供电 | 由 3500 框架背板供 ±5V/+12V，典型功耗 < 3 W |
| 指示器 LED | PWR（电源）、OK（与框架握手正常）、CONFIG（配置下载中）、COM（串口活动）、USB（USB 活动） |
| 固件版本 | 出厂通常 v4.0+ 或 v5.x（请以实物标签为准）；老框架 v3.x 需确认兼容性——极少数情况需先升框架固件 |
| 工作温度 | 0 ~ +65℃（运行），-40 ~ +85℃（存储），5~95% RH 非凝露 |
| 认证 | CE、CSA、ABS（船级社可选）、符合 API 670 机械保护系统要求 |
| 配套要求 | 3500 框架需为 3500/05 系列（半/全高），推荐配 3500/92 做以太网数据上传；单独 TDI 无法替代监测 I/O 卡(如 3300/330500 系列) |
产品介绍
汽机跳闸后想看”跳闸前 2 秒波形”却只能看到稳态数值——八成是框架还在用老版 3500/20（RIM），没装 TDI。3500/22M（138607-01）是 Bently Nevada 对经典 RIM 的升级，保留全部静态组态/校验功能，新增板载瞬态数据缓冲区和 USB 配置口（再也不用找带 PCMCIA 或老串口笔记本了）。在某炼油厂改造里把 3500/20 换成 3500/22M TDI 后，System 1 直接抓到压缩机喘振前 1.5 秒全频段波形，帮诊断组排除了误跳闸争议。
严格来说，3500/22M 与 3500/20 不能共存（都是 Slot 1 RIM），替换时需拔出旧 RIM 再插入 TDI，用 3500 Config Soft 重新 Download 框架配置（约 2 分钟）——原有监测卡（3500/42M、/40M 等）组态不受影响可保留。若你现场框架固件还停留在 v3.2 以前，部分早期批次 TDI 新固件会提示”Incompatible Hardware Version”，此时需先升框架 Flash（或订匹配旧固件的 TDI 批次，下单备注框架版本最稳）。不适合充当监测/报警卡，它只管通信与框架管理。
替换与升级建议
✅ 直接替换
- 3500/22M（138607-01）←→ 同代 TDI：直接断电拔旧插新，用 3500 Configuration Software Re-Download 框架配置即可（约 2 min），监测卡参数不动。工作量极小。
- 3500/20（RIM Basic）→ 3500/22M TDI（138607-01）：Slot 1 替换，需重新下载框架配置并确认 TDI 固件与 Config Soft 版本匹配；升级后可获得瞬态缓冲+USB 口，是推荐做法（老 3500/20 已逐步 EOL）。
⚠️ 软件兼容（需确认版本）
- 若框架为极早期 3500/05 Rev G（固件 v3.0~v3.3），部分新批次 3500/22M TDI 固件（v5.x）会报不兼容——解决方法：①向供应商订匹配旧固件版 TDI，②或联系 Bently 服务升框架 Flash（需停机窗口）。下单务必备注你框架当前固件版本！
- 3500/22（早期非 TDI 版，极少）→ 3500/22M TDI：物理同槽，功能增强，配置软件需 ≥ v4.0，老 v3.x 软件看不到 TDI 选项。
❌ 硬件不兼容
- 3500/22M 不能替任何监测 I/O 卡（3500/42M、/40M、/45 等）——槽位、背板定义完全不同。
- Tricon / Vibro-meter VM600 / Emerson CSI 2130 与此系统无关，勿混淆。
若无同代库存通常靠渠道调货（国内偶有 New Surplus，全新原厂部分批次需 6–10 周）。建议发我框架型号（3500/05-01-00-XX）及当前固件版本号帮核对兼容性。
