描述
产品详情

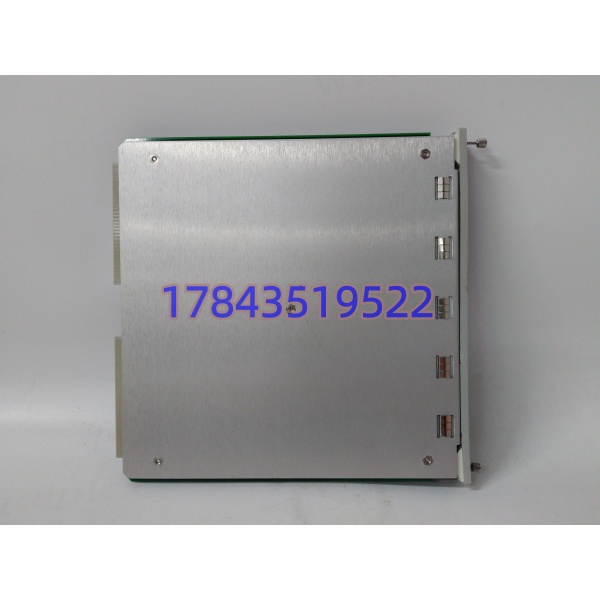

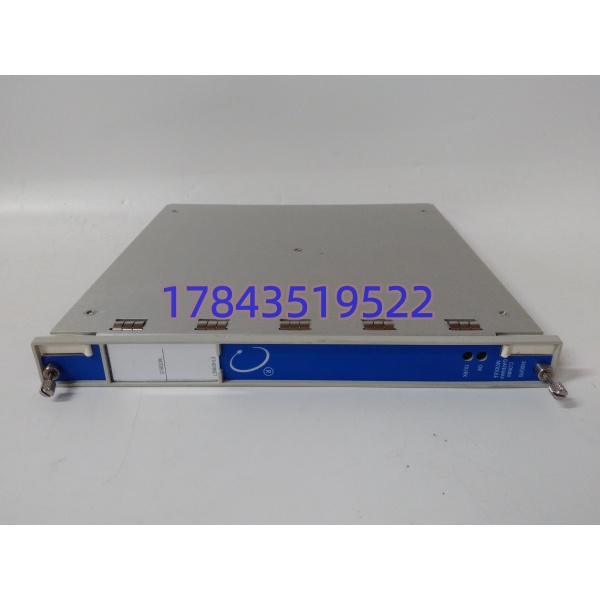

· 型号：3500/92（350092）
· 品牌：Bently Nevada
· 系列：3500 系列 Communication Gateway（替代老 3500/90，兼容 3500 Rack Config / System 1）
规格参数
| 参数项 | 数值/说明 |
|---|---|
| 模块定位 | Communication Gateway Module（机架对外通信网关） |
| 适配机架 | 所有 3500 系列机架（3500/05、3500/22 等背板） |
| 以太网口 | 1× RJ45，10BASE-T（IEEE 802.3），Modbus TCP / BN 专有协议 |
| 串行口 | 端子排 RS-232 / RS-422 / RS-485（跳线或固件选），Modbus RTU（从站） |
| 背板采集 | 高速内部总线轮询全架模块，带时间戳实测值+模块状态+报警状态，全架刷新 ≤1 s |
| 协议支持 | Modbus RTU、Modbus TCP、Bently Nevada 专有（Rack Config / DAQ）、SNMP（部分尾缀） |
| 寄存器工具 | Configurable Modbus Register Utility（替代老 3500/90 的 primary value 寄存器） |
| 供电 | 3500 背板 5 V DC（18~36 V 机架电源经背板变换），典型 5.0 W，RS485 版 5.6 W |
| 指示 LED | OK（绿=正常）、TX/RX（黄=背板/网络通讯活动） |
| 安装槽位 | 3500 机架任意全高前槽（通常靠近 3500/22 TDI 或独立槽） |
| 热插拔 | 支持，拔掉期间 DCS 侧 Modbus 通讯中断，机架本地保护不受影响 |
| 工作温度 | -30~+65 ℃，存储 -40~+85 ℃，95% RH 非冷凝 |
| 尺寸重量 | 241×24.4×242 mm，约 0.82 kg |
| 同系尾缀 | -01-00-00（基础以太网+串口）、-04-01-00（双以太网/特定固件）等，以原厂选型表为准 |
| 生命周期 | 3500/92 仍属 3500 现役通信件，但老尾缀（如 136180-01）交期拉长，市面库存/拆机/翻新并存 |
| 易混型号 | 3500/90（老网关，被 92 替代）、3500/22（TDI 接口模块，非网关）、3500/93（显示？不存在，勿信商家自编） |
产品介绍
3500/92（350092）是 3500 机架里唯一干”对外说话”的模块。机架内 3500/42M 看振动、3500/50M 看转速、3500/32 出继电器，但这些数据要进 DCS 画面、进 System 1 做趋势、进 PLC 做联锁软逻辑，都得经 3500/92 转协议。它在背板上是主从采集方，把各槽模块的数据按可组态 Modbus 寄存器映射出去；以太网口跑 Modbus TCP 给现代 DCS，串口跑 Modbus RTU 给老 PLC-5/S7-300，BN 专有协议留给 Rack Config 软件做在线组态和固件刷新。
和 3500/22 TDI（Transient Data Interface）比，TDI 偏”高速波形抓取+与 3500/20 配合做机架接口”，3500/92 偏”稳态数据+协议网关”，两者常同机架共存但分工不重叠。和老 3500/90 比，92 多了 Configurable Modbus Register Utility，不必死磕原厂 primary value 寄存器布局。坦白讲这模块原厂还在体系内但老 Part No.（136180-01）交期不稳，市面拆机件故障模式主要是：RJ45 变压器受潮、串口端子排氧化、固件 Flash 扇区错导致 Rack Config 连不上。它的现场价值是”DCS 画面振动值全灰，查下来是 3500/92 TX/RX 不闪，换同尾缀件 Rack Config 重连 5 分钟，Modbus 映射不用改”。
应用场景与行业案例
我在某 9F 燃机电厂碰到过：3500 机架带 3500/42M×3 + 3500/50M + 3500/32，对外靠 3500/92（136180-01）走 Modbus TCP 进 Ovation DCS。夜班 DCS 侧汽轮机轴振 4 个点全灰，但就地 3500 机架 OK 灯全绿、继电器保护没动。查下来是 3500/92 的 RJ45 口内部网络变压器引脚虚焊，TX/RX 灯常灭，背板采集正常但以太网不出包。非计划停机不怕保护失灵，怕这种”机架自己好着、DCS 以为全停”的灰屏——操作员不敢轻易降负荷，又不敢无视，僵持 2 小时等网络管理员到。
典型场景：
- 汽轮机 TSI 集成：3500/92 把轴振/瓦温/转速经 Modbus TCP 送 DCS 历史库，System 1 同时走 BN 专有协议抓波形做诊断。
- 压缩机 CEMS 联动：老装置 S7-400 只吃 Modbus RTU，3500/92 串口端子排直连 CP341，不用外加协议网关。
- 海上平台：3500 机架在 Safe Area 机柜，3500/92 以太网进平台交换机走光纤上陆地 SCADA，串口留做本地调试口。
- 备件保产：EPC 原图锁定 3500/92-01-00-00 136180-01，采购单只写”350092″买回来可能是 133323-01（固件选项不同），Rack Config 里 Modbus 寄存器基址偏移，DCS 侧点表全错。
- 改造过渡：老 3500/90 升级 3500/92，需重做 Modbus 寄存器映射表，不是插进去就通。
真实案例：
西北某气处理厂 2007 年 3500 系统，2023 年检修发现 3500/92 串口 RS-485 端子排有一颗螺钉滑牙，原 Modbus RTU 去 PLC-5 的链路偶发 CRC 错。库房领出一块标”全新 350092″的库存，面标 3500/92 对，Part No. 136188-02（双以太网版），插上去 Rack Config 能认，但原系统组态是按 136180-01 单以太网+串口写的，双以太网尾缀的固件里串口使能位默认关，PLC-5 侧 RTU 连不上。退掉，找授权商订 136180-01 同尾缀库存件，出厂带 Rack Config 连接测试（Modbus TCP 读 4 个振动点+RTU 读 4 个转速点同时通），窗口期 30 分钟换完，Ovation 画面 1 秒内切回实时值。仪表工说：”3500/92 这网关，Part No. 差两位，串口使能位都能给你默认反着来，DCS 侧不是通不通的问题，是通了点表对不上。”
