产品详情

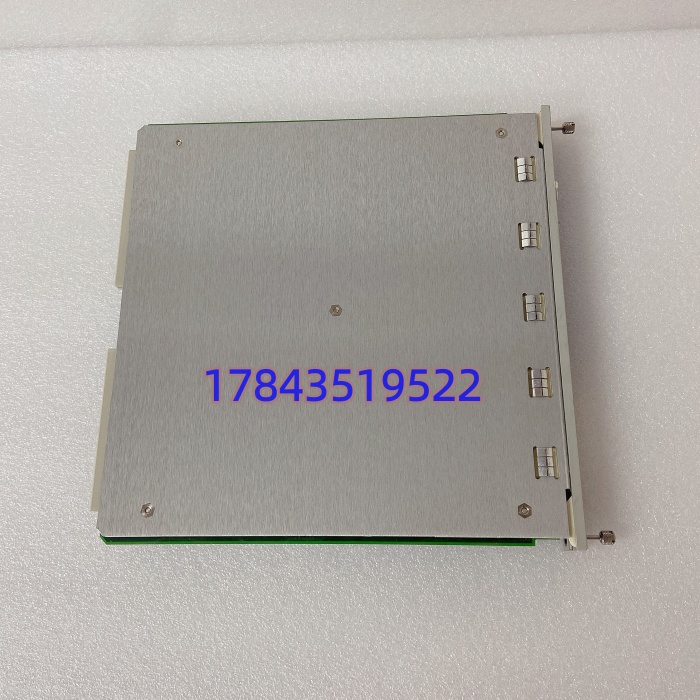

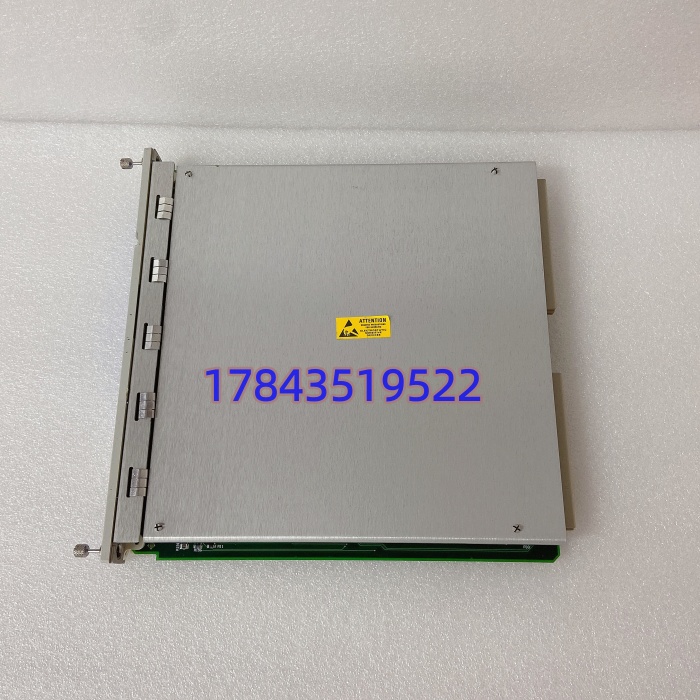

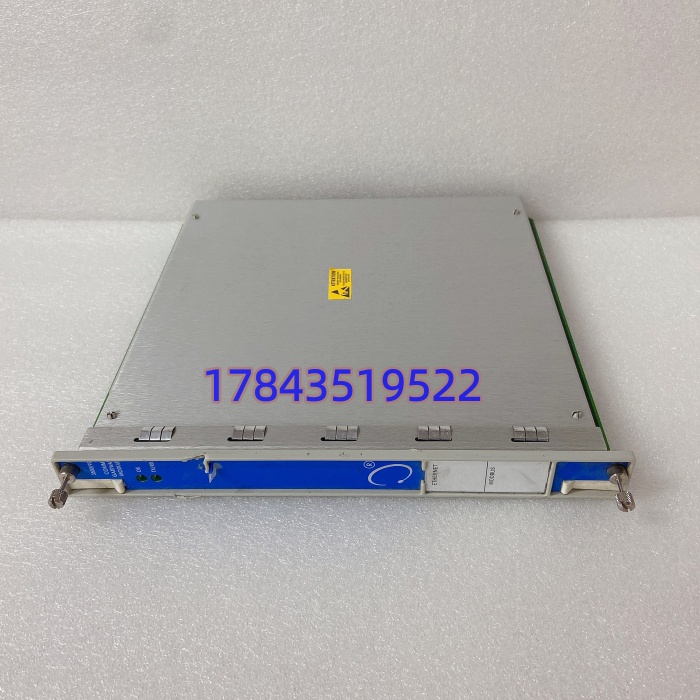

· 型号：3500/92
· 品牌：Bently Nevada（Baker Hughes）
· 系列：3500 Machinery Protection System
规格参数
| 参数项 | 标称值 | 备注 |
|---|---|---|
| 产品定位 | 3500 机架通信网关（替代老 3500/90） | 槽位在机架右侧通信区，非 Slot1（那是 22M TDI） |
| 部件号 | 136180-01 | -01 标准通用固件；-02 多为光纤/特殊 I/O 组态 |
| 以太网 | 1×RJ45 10BASE-T（IEEE 802.3），Modbus/TCP + BN 专有协议 | 原厂资料标 10Mbps，非 10/100 自适应（MRO 页写 100M 是混淆 22M） |
| 串行接口 | 通过子卡配 RS232 / RS422 / RS485（Modbus RTU/ASCII） | 具体口型看 I/O Module 后缀（A 选项） |
| 背板总线 | 3500 专用高速内部 Data Highway | 轮询全架模块，刷新 ≤1s |
| 协议 | Modbus TCP、Modbus RTU、BN 专有（Rack Config / Data Acq） | EtherNet/IP 视固件，非全批次原生 |
| 数据内容 | 实测值+时间戳、模块状态、报警/危险状态、SOE 事件 | 不含原始波形（波形归 22M） |
| 供电 | 3500 背板 +5VDC 系，典型 5.0W（RS485 子卡 5.6W） | 不独立供电 |
| 指示 | OK / TX-RX / COMM LED | TX-RX 闪=背板轮询活；OK 灭=模块故障 |
| 配置 | 3500 Rack Configuration Software 经以太网或前面 USB/串口 | 寄存器映射用 Configurable Modbus Register Utility |
| 热插拔 | 支持（拔掉期间 DCS 断数但不影响 3500 保护） | 建议维护窗口拔 |
| 安全认证 | SIL 2（模块级，系统 SIL 取决于整体架构） | CE/CSA/UL |
| 环境 | -30~+65℃（存储 -40~+85℃），IP20 柜内 | 三防涂覆常见 |
| 机械 | 半高单槽，241.3×24.4×242 mm，约 0.82 kg | 标准 3500 模宽 |
| 状态 | Bently 对 3500 平台长尾服务，136180-01 原厂停产后 MRO New Surplus/拆机为主 | 无同槽 Pin2Pin 继任，3500/90 是前身非替身 |
产品介绍
从维护者视角看，3500/92 是”DCS 画面上轴振曲线突然变直线、但汽机没跳”的第一嫌疑人。在某个 300MW 机组项目里碰过：凌晨 System 1 趋势断流，3500 机架 OK 灯全绿、继电器卡该跳还跳，但 DCS 上 4 个轴振点全是 0。查下来是 92 的 RJ45 口内部变压器温漂，Link 灯灭，Modbus TCP 会话挂掉，背板轮询其实还在——这种故障保护系统不报警，因为 92 死了不影响 3500/32M 跳闸，只影响”肉眼监控”。操作工若迷信 DCS 画面，可能真以为振动没了。
严格来说，它只在 3500 机架右侧通信槽 + 同代监测卡 + DCS 侧 Modbus 寄存器映射一致三位一体下是原配；3500/22M 干波形（System 1 诊断用），3500/92 干标量（DCS 画面用），俩分工不同不能互替。TCO 上单件 MRO 价 6000-15000 块，但它能让老 3500 机柜继续给 DCS 供振动/胀差/瓦温而不必做整体 3500→3500 新通信架构或改 System 1 直连——后者单柜改造加 DCS 侧点表重绑，报价常破二十万。备 1 件同固件冷备，是老 TSI 机柜最该锁的通信件（虽不跳车，但没它运行班组等于盲飞）。
应用场景与库存策略
网关最阴的失效是”静默断”——OK 灯绿、背板 TX-RX 还闪（说明模块没死透），但 RJ45 Link 灭或 Modbus TCP 会话被 DCS 侧踢掉，画面变直线。采购上 Bently 原厂 136180-01 新货交期 8-12 周，MRO 拆机件怕 EEPROM 里 Modbus 寄存器映射被前人改过（比如把轴振峰峰值映射到 40001 而不是原厂 30001 区），插上去 DCS 点表全错位。
- 火电/核电汽机 TSI→DCS：3500/92 把轴振/瓦温/胀差送 Honeywell Experion / Emerson DeltaV / 国电智深 → 非它不可因 DCS 侧 Modbus 点表固化 136180-01 映射 → 建议每机架备 1 件同固件冷备（归 A 类，通信断=运行盲飞）。
- 压缩机/风机群控：多机架各 1 块 92 上 Modbus TCP 汇到 PLC → 非它不可因老 S7-400 只认 92 的 RTU 映射 → 建议 Last-time-buy 按现网机架数 30% 囤，EEPROM 映射截图存档。
- 新建项目：Bently 仍供 3500/92 但新项目多走 22M+System 1 或 3500 新通信选件 → 采购阶段确认 DCS 协议再定。
- 改造陷阱：有人拿 3500/22M 当”通信卡替身” → 22M 是 Slot1 波形接口，不输出 Modbus TCP 标量给 DCS，插错槽 DCS 侧全 0 → 运行装置只做 3500/92 同部件号备件。
- 无人值守站：通信断了远程看不到趋势 → 安全库存 = 1 件 Buffer 现场锁柜，固件与现网一致。
真实案例：2022 年沿江某 450MW 燃机电厂，#2 汽机 3500 机架（右侧槽 3500/92 136180-01 FRN x.x）运行第七年。梅雨季 DCS 上 2X 轴振曲线断续直线，3500 就地面板读数正常。维保先查交换机，后查 92 前面板发现 RJ45 Link 灯偶灭，OK 常亮、TX-RX 闪——典型 PHY 温漂。库房零库存，上海 MRO 调同 FRN 拆机件 32 小时到，停电换卡+重载 Rack Config（EEPROM 克隆），DCS 恢复。事后把 92 提 A 类，按每台机 TSI 机架锁 1 件同 FRN 冷备，并把所有在网 92 的 Modbus 寄存器映射每半年备一次档。那次若等原厂 10 周或盲目换 22M，运行盲飞 3 天碰上一次启停机没趋势记录，验收扣款约 15 万，一件备件不到 9 千。
