描述
产品详情

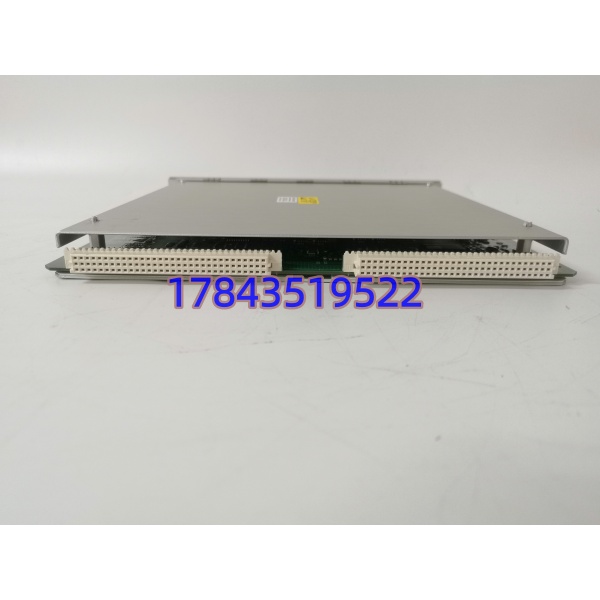

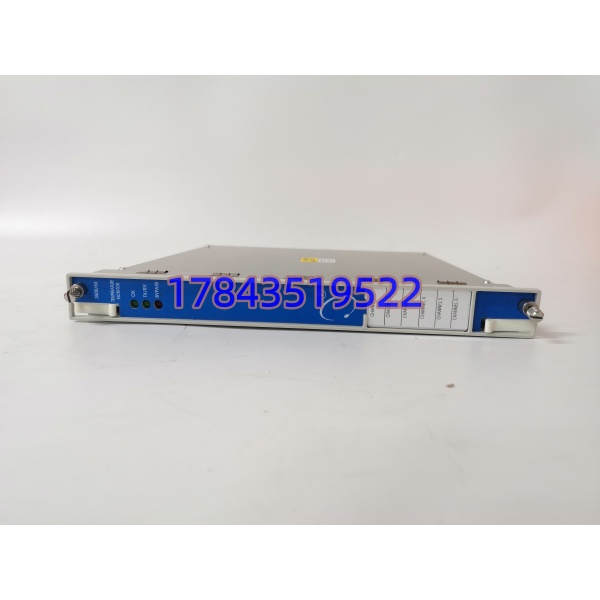

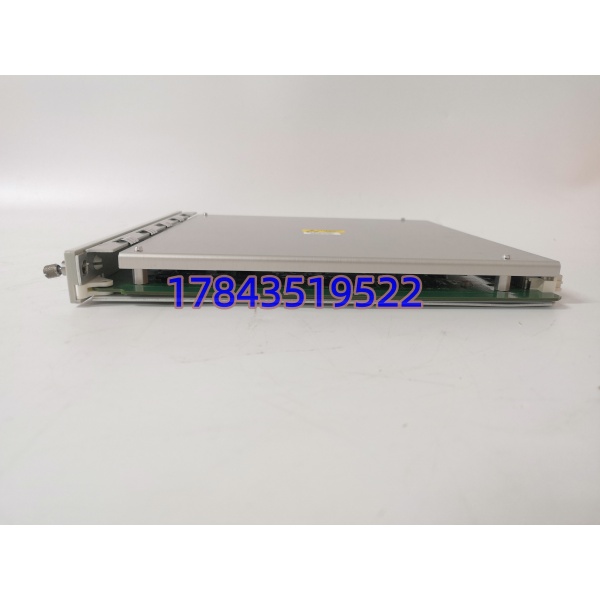

· 型号：3500/60 163179-01
· 品牌：Bently Nevada（本特利内华达）
· 系列：3500系列机械监控保护系统
规格参数
- 模块型号：3500/60
- 部件号（Part Number）：163179-01
- 产品全称：3500/60 Temperature Monitor（without recorders）
- 通道数量：6个独立温度监测通道
- 传感器输入类型：RTD（热电阻）/ TC（热电偶）
- I/O模块选项：01 = RTD/TC非隔离I/O模块，内部端子（Internal Terminations）
- 隔离特性：非隔离型（Non-Isolated）；如需隔离可选03/04后缀（TC Isolated，250Vdc通道间隔离）
- 报警功能：用户可编程报警设定点（高报/高高报/低报/低低报）
- 输出类型：数字量报警输出（继电器或通信接口输出）
- 通信协议：Modbus（通过3500机架通信模块）
- 配置方式：3500 Rack Configuration Software（机架配置软件）
- 供电：由3500机架背板供电（标准24VDC系统电源）
- 功耗：典型值约5-8W（需核对以原厂手册为准）
- 工作温度：-40°C 至 +70°C（模块本体）；传感器引线工作温度取决于传感器类型
- 存储温度：-25°C 至 +60°C（需核对以原厂手册为准）
- 安装方式：3500系列标准机架插槽安装（半高模块，占1个插槽）
- 外形尺寸：约120mm × 80mm × 40mm（半高模块标准尺寸，需核对以原厂手册为准）
- 重量：约200g（单模块，不含I/O端子板）
- 防护等级：IP20（机架内安装）
- 认证选项：00 = 无；01 = CSA/NRTL/C（Class 1, Div 2）；02 = ATEX/IECEx/CSA（Class 1, Zone 2）
- TMR支持：支持三重模块冗余配置（Triple Modular Redundant），需3块模块相邻安装
- 配套I/O模块：133819-01（RTD/TC非隔离内部端子板）、133827-01（外部端子板）
产品介绍
3500/60 163179-01是Bently Nevada 3500系列机械监控保护系统中的核心温度监测模块。它提供6个独立通道，同时兼容RTD和热电偶输入，用于监测汽轮机、压缩机、发电机等旋转机械的轴承温度、壳体温度和工艺介质温度。模块将传感器信号进行调理、线性化后，与用户设定的报警阈值比较，触发保护动作。
与3500/61的区别在于，3500/60不带记录仪输出（recorder outputs），适用于只需要报警和保护、不需要连续趋势记录的场景。坦白讲，在大多数电厂和石化装置里，温度监测的核心诉求就是”超温报警、高高报跳闸”，趋势记录交给DCS或上位机去做，所以3500/60比3500/61更常见。我在现场调试时，这块模块的配置关键在于正确选择传感器类型——RTD和TC的接线方式完全不同，接错轻则测量偏差几十度，重则烧毁输入通道。
应用场景与行业案例
痛点切入
我在凌晨3点接到过一个电话，某电厂给水泵汽轮机的推力轴承温度突然飙升到报警值，但DCS画面显示的温度曲线是平直的，没有任何上升过程。赶到现场发现，3500/60模块的一个RTD输入通道因为接线端子松动，接触电阻增大，导致测量值虚高。操作员看到报警直接手动停机，损失了200多兆瓦的负荷。这种”假报警”比真故障更害人——它让你在深夜做出错误的停机决策，而根源往往只是一颗松动的螺丝。
典型场景
- 汽轮发电机组轴承温度监测：监测推力轴承、支持轴承的金属温度和回油温度，RTD埋设在轴承瓦块中。3500/60的6个通道刚好覆盖一台汽轮机的主要轴承测点，超温时触发报警和ETS跳闸。非它不可的原因是Bently 3500系统是电力行业TSI（汽轮机监视仪表）的标准配置，与ETS保护系统硬接线联动，响应时间以毫秒计。
- 离心压缩机干气密封监测：监测密封腔体温度和缓冲气温度，热电偶安装在密封端盖附近。压缩机干气密封失效前通常伴随温度异常，3500/60的报警功能可以提前数分钟预警，避免密封烧毁导致工艺气泄漏。
- 燃气轮机透平叶片温度：航空衍生型燃气轮机（如LM2500、LM6000）使用热电偶监测透平进口温度，3500/60配合3500/44M航空衍生振动监测模块，构成完整的GT保护系统。热电偶的毫伏级信号需要高精度调理，3500/60的±0.1%精度在这种场景下很关键。
- 电动机绕组温度监测：大型高压电机的定子绕组埋设RTD，3500/60监测绕组温度和轴承温度，与电机保护继电器形成冗余。电机绝缘等级与温度直接相关，B级绝缘每超温10°C寿命减半，准确的温度监测就是电机的寿命保险。
- 泵组密封腔温度：锅炉给水泵、循环水泵的机械密封腔安装RTD，监测密封摩擦热。温度突升通常意味着密封面干摩擦或冷却水中断，3500/60的高报可以在密封烧毁前触发保护停泵。
真实案例
2021年夏天，我在江苏一家燃机电厂处理过一台9E级燃气轮机的温度监测故障。那台机的3500/60 163179-01模块已经运行了12年，负责监测透平轴承的6个RTD测点。某天白班，运行人员发现3号轴承温度显示比相邻轴承高15°C，但手感检查轴承座外壳温度正常。我赶到现场，用便携式校验仪给RTD注入标准电阻值，发现3500/60的通道3显示值比实际值偏高约12°C。进一步排查发现，该通道的模拟前端电路中有一个精密电阻（用于RTD恒流源参考）出现了温漂，随着机柜温度升高，阻值偏移导致测量误差。厂里正好有同型号备件，更换模块后校准，所有通道误差恢复到±0.5°C以内。电厂热控主管后来跟我说：”这块板子看着不起眼，但 bearing temperature 是ETS跳闸的直接依据，精度差1°C都可能影响跳闸定值，备件必须原厂正品。”
