描述
产品详情

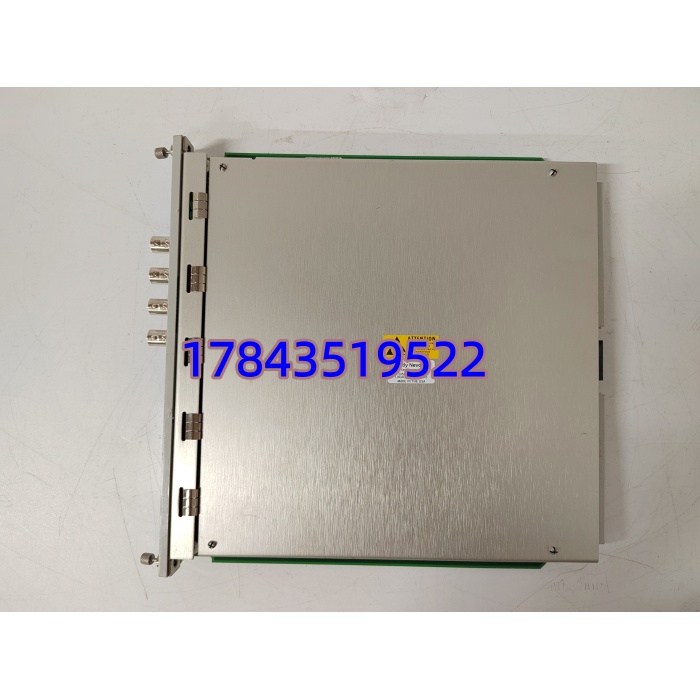

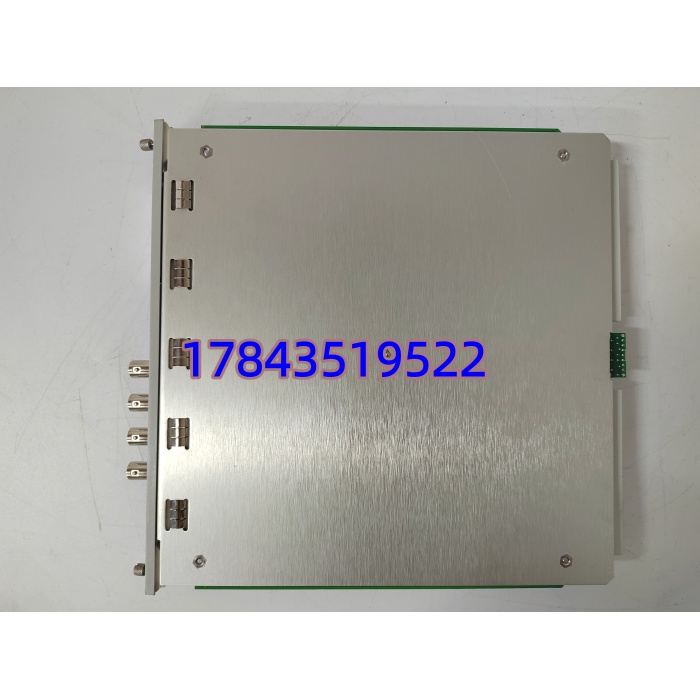

· 型号：3500/45（典型完整订货 3500/45-01-00-01 或 -00-00-00 无继电器）
· 品牌：Bently Nevada（Baker Hughes）
· 系列：3500 机械保护与状态监测系统 — 通用16通道监测模块
规格参数
- 完整型号示例：3500/45-01-00-01（01=带内部继电器，-00=无继电器；后两位为通讯/Option）
- 制造商：Bently Nevada / Baker Hughes
- 产品类别：3500框架通用监测模块 — 支持动态+静态信号输入
- 通道数：16通道，每通道独立软件组态（Transducer Type可异通道混配）
- 支持传感器类型：涡流探头（3300 XL 8mm/11mm前置器）、速度传感器（330500/330525）、加速度计（330525）、LVDT（差胀/阀门位）、4–20mA温度(RTD/TC需外部变送)、DC位移
- 信号处理：RMS、Peak、Peak-Peak、1X/2X 滤波、Gap Voltage监测、OK Channel检验
- 报警功能：Alert（预警）& Danger（危险）两级，独立滞环，符合 API 670
- 继电器（仅带-01选项）：内置4组SPDT继电器（可组态为Alarm或System Event）
- 通讯：通过3500/22M TDI或3500/20 RIM与System 1 / Asset Condition Monitor通讯；本模块本身无独立网口
- 背板接口：与3500 Rack Logic Module 通过 TriBus 交互配置与数据
- 供电：背板 +5V DC（典型消耗≈8W，依配置）
- 组态软件：3500 Configuration Software（Bently Nevada 3500 Rack Config）
- 认证：API 670compliant，CE，cULus，ATEX/IECEx（依具体版本）
- 工作温度：0℃ ~ +65℃（框架内）
- 存储温度：-40℃ ~ +85℃
- 安装槽位：3500框架 Slot 1~14（Slot 15/16预留给Keyphasor 3500/25），不能与3500/42M混槽
- 物理：标准3500模块尺寸，前面板有OK/Alert/Danger/TX LED及Config Port（9pin D-sub 用于现场手调/校验）
产品介绍
3500/45是Bently Nevada 3500框架里最常用的”万能”监测卡——一块板搞定径向振动、轴向位移、差胀（LVDT）、壳振速度/加速度、甚至4–20mA温度信号，16个通道各自在软件里选传感器类型和报警阈值。相比老款3500/40（仅动态）或3500/41（仅静态），它合并了两类信号处理能力，是新装机的首选。
有一点要注意：它不直接带探头，涡流探头必须配3300 XL前置器（多路前置器输出进3500/45通道），速度/加速度传感器也要确认阻抗匹配。买的时候一定核对后缀——”-01″带内部继电器、”-00″不带，很多新人只看3500/45四个数字结果继电器点不够要额外加3500/32。另外3500/45和3500/42M（键相专用+瞬态数据）定位不同，做相位分析建议配3500/25 Keyphasor而非硬用45凑。
应用场景与行业案例
痛点切入
汽机调停检修后开机，3500报径向振动Danger跳车——查是旧3500/40卡通道增益漂移（服役18年），静态校验Gap OK但动态滤波异常。换3500/45后不仅消除误报，还把原分在两卡（振动+差胀）的信号合一，少占一个槽位。老厂改造把40/41逐步换成45是很常见的事。
典型场景
- 火力/燃机发电机组TSI（透平监视系统） — 径向/轴向振动+差胀+LVDT阀位同框监测，API 670强制要求两级报警，3500/45原生支持。
- 石化离心压缩机组保护 — 高速转子需1X/2X滤波及Sub/Nyquist分析，3500/45配合System 1做趋势追踪，提前发现不对中/油膜失稳。
- 水泥/冶金风机/磨机轴承振动监测 — 壳振用速度/加速度传感器接入同一块45，省成本且报警统一管理。
- 老厂3500框架扩容/卡件换代 — 3500/40(已EOL) → 3500/45直接替（需重新组态通道类型），释放槽位。
真实案例
南方某自备电厂#3机（135MW）小机推力瓦轴向位移通道偶发Danger误报，旧3500/41静态卡无法看动态分量。停机窗口换3500/45-01（核对原框架空槽为Slot 3，-01带继电器复用原报警回路），Rack Config软件导入旧项目→添加Axial Position Transducer Type→下载→上电自检OK→开机。运行中小机轴向位移同时可见DC Gap + AC Dynamic PP值，一周后发现AC分量缓慢爬升——提前安排检查推力瓦 alignment，避免了一次非计划跳机。
