产品详情

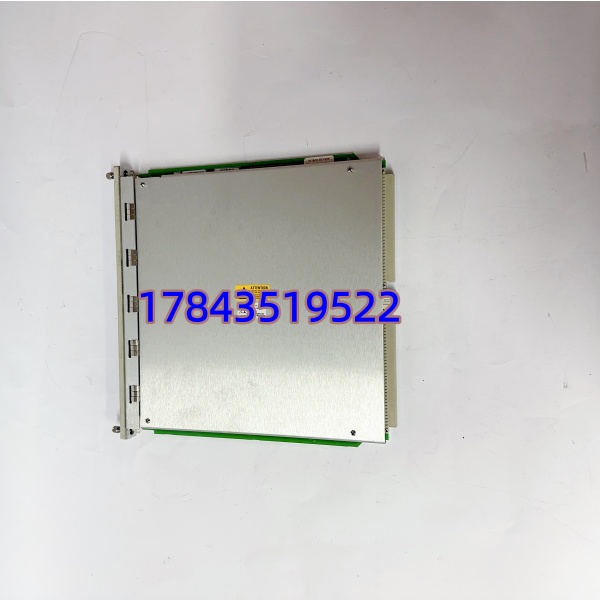

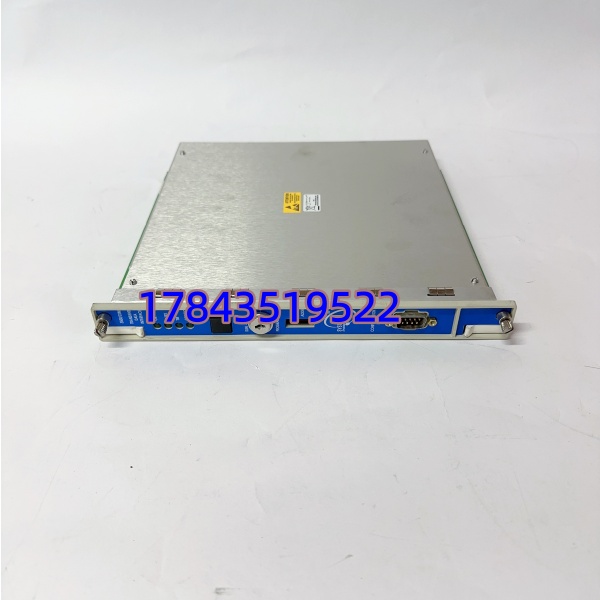

· 型号：3500/42M（订货号参照 3500/42M-01/02/03 + Option，部件号 176449-02T）
· 品牌：Bently Nevada（Baker Hughes）
· 系列：3500 Series Machinery Health™ Monitoring System — 四通道振动/位移/加速度监测模块
规格参数
- 制造商：Bently Nevada（Baker Hughes）
- 模块型号：3500/42M — Four-Channel Vibration / Displacement / Acceleration Monitor
- 常见完整选型例：3500/42M-AAA-BB-CCD（客户标注 350042M 176449-02T 为部件/固件标识，指标准 42M 模块带特定固件版或 TMR Option）
- 适用机架：Bently Nevada 3500/05 框架（全/半高均可），需配 3500/15 电源 + 3500/20 Keyphasor® RIM（框架接口模块）
- 输入通道：4 路独立可编程
- 电涡流探头（3300 XL 8mm/11mm Proximitor® 前置器 CON 010/020 输出 -2~ -18V DC + AC 动态）
- 速度传感器（9200/747xx 系列，±10V AC）
- 加速度计（330500/330525 系列，IEPE）
- 通道功能可混配：Radial Vibration / Axial Position / Case Vibration / Thrust Position / Differential Expansion（需对应传感器类型）
- 输入阻抗：10 kΩ（电压模式）/ 约 325Ω（电流模式 4–20mA 选件）
- 测量量：DC Gap Voltage（静态间隙）、Peak-Peak Amplitude（峰峰值）、1X/2X 振幅与相位（需 Keyphasor 信号）、RMS、Peak
- 滤波：高通/低通/带通数字滤波器，Software 组态截止频率
- 报警功能：每通道独立 Alert（A1）和 Danger（A2）设定点，可编程延时/迟滞/闩锁(Latch)，驱动框架 Trip Multiply Relay
- 传感器 OK 监测：连续监测探头/前置器开路、短路、间隙电压超范围
- 前面板指示：OK（绿）/ TX/RX（黄）/ Alert / Danger（红，按通道组）
- 通信/组态：通过 3500/20 RIM 经 RS-232/RS-485 或 Ethernet（3500/22M Transient Data Interface 选配）与 3500 Configuration Software 通信
- 组态软件：Bently Nevada 3500 Rack Configuration Software（v.X.X，需匹配固件版本）
- 背板供电：通过 3500 机架背板取 ±5V / ±12V / 24V，典型功耗 <7.5W
- 工作温度：0℃ ~ +65℃（贮存 -40℃ ~ +85℃）
- 相对湿度：0%~95% 非凝露
- 抗振/抗冲击：符合 IEC 60068-2-6/ 2-27
- 认证：CE、CSA、符合 API 670 第5版机械保护监测器要求；部分版本 cULus / ATEX/IECEx（需核对标签）
- 安装：插于 3500/05 机架任意 I/O 槽位（Slot 1 通常为 RIM 预留），旋紧锁定手柄
- 尺寸（参考）：3500 标准单槽模块 ≈ 高160.7×深177.8×宽12.7 mm
- 重量：约 0.2 kg
产品介绍
3500/42M 是 Bently Nevada 3500 TSI（汽轮机监视仪表）系统里最常用的四通道动态监测模块。它不像普通 AI 卡只负责采集——这块卡自己跑数字滤波、间隙电压判断、峰值/相位计算，独立执行 A1/A2 报警逻辑并通过框架继电器做硬件跳闸保护。即使上位机通信断开，保护功能不受影响，这是 API 670对 TSI 的核心要求。
坦白讲，这卡有两个典型坑：① 后缀（如 -01、-02、-03 及 TMR Option）决定接口定义和是否支持 Triple Modular Redundant 框架配置，换件必须核对旧卡标签上完整选型代码或部件号（176449-02T 这类），不能只买”3500/42M 随便一块”；② 3500/42M 与早期 3500/40（非M版）固件不兼容，混插机架会报 Config Mismatch。换板后必须用 3500 Rack Config Software 确认配置 CRC 一致——通常新模块自动从 RIM 下载，但建议提前做机架全备份。
应用场景与行业案例
痛点切入
我在 600MW 机组遇过 #2 轴承 X 向轴振通道偶发”A1 Alert”但现场探头间隙正常。顺着查——旧 3500/42M 运行第 14 年，某通道 DC 基准电压温漂导致 Gap Voltage 读数从 -9.8V 漂到 -11.2V（超 OK 窗口下限 -10V~ -14V 可设但原组态窄窗），触发虚假预警。热机越久漂移越大。换块二手良品后 Gap 回归 -9.85V，预警消失。这类基准慢漂是老 42M 典型失效前兆，先表现成偶发单通道报警。
典型场景
- 火电/核电/燃机 — 汽轮机/发电机 TSI：径向振动（电涡流 3300 XL 8mm）+ 轴位移 + 键相（3500/25 Keyphasor），符合 API 670。
- 石化 — 离心压缩机 TSI：壳体振动（速度/加速度）+ 轴位移 + 慢滚动偏心，与 ESD 硬线联锁。
- 水电 — 水轮机导轴承摆度 + 推力瓦监测（需配轴向位置通道）。
- 大型风机/给水泵 — 关键旋转机械保护：替代老 3300 系列监测器做延寿升级（保留探头/前置器）。
- 改造替换 — 老 3500/40 或第三方 TSI 升级：保留探头回路，换 3500/42M + 重新组态。
真实案例
北方某 300MW 机组大修后冲转，DEH 画面 #1 轴承 Y 向轴振值显示”—-“，3500 框架对应槽位 42M OK 灯灭 Fault 亮红。热工先查探头——阻值正常、延伸电缆通。拆卡发现背面靠近端子排有一贴片钽电容顶部微鼓漏液（老化电解液干涸后局部短路），上电后模块内部 5V 数字电源欠压保护不 boot。从库存找同部件号 176449-02T 测试良品插入，机架自动从 RIM 重载配置（约 15 秒），OK 灯绿，轴振值正常显示，冲转继续。汽机专工感慨：”TSI 卡自己带保护判断，板子挂了比探头坏还突然。”
