描述
产品详情

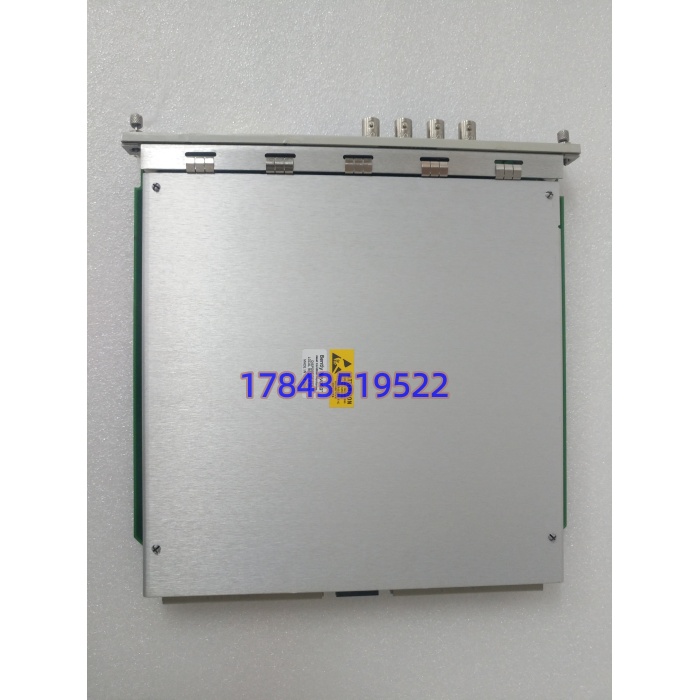

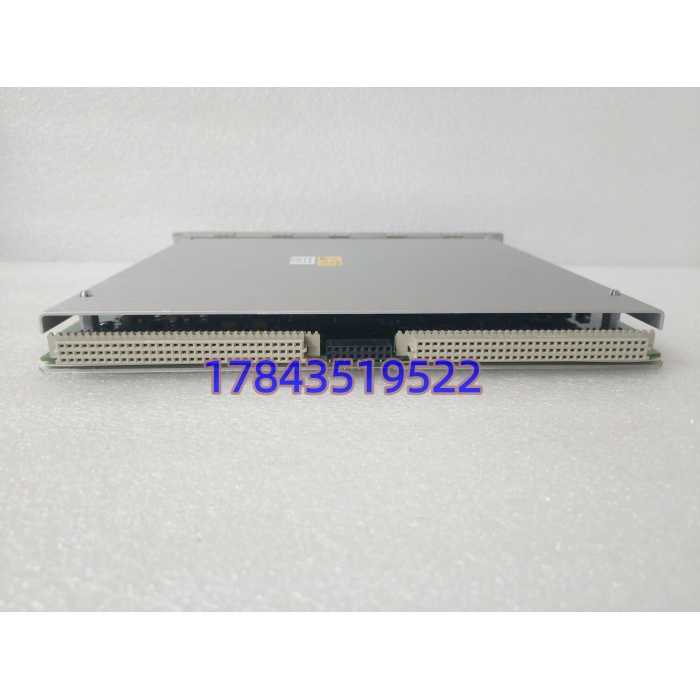

· 型号：3500/42M
· 品牌：Bently Nevada（Baker Hughes）
· 系列：3500 机械保护系统（M 系列监测卡）
规格参数
| 参数项 | 标称值 | 备注 |
|---|---|---|
| 产品定位 | 3500 机架四通道轴振/位移/胀差监测器 | 占监测槽位，非 Slot1（TDI）非继电器槽 |
| 部件号 | 176449-02 | -02 为 I/O 配置尾缀（常见为 02=标准 4 通道，具体以 Bently 解码为准） |
| 通道数 | 4 路独立监测通道 | 每通道可独立配置为轴振/位移/胀差/壳胀 |
| 输入信号 | 3300 XL 8mm/11mm 电涡流传感器（-24VDC 驱动） | 支持 1 线（外壳回线）或 2 线（独立回线） |
| 测量范围 | 轴振 ±2mm（峰峰值），轴位移 ±12.5mm | 依传感器类型和标定系数 |
| 输出信号 | 每通道 2×BNC 缓冲输出（1.5V/g，0-5V 动态） | 供现场便携式分析仪或 22M TDI 采波形 |
| 报警设置 | 每通道独立报警（Alert）/危险（Danger） | 经背板送 3500/32M 继电器卡做表决 |
| 供电 | 3500 机架背板 -24VDC，典型 8W | 无独立电源口 |

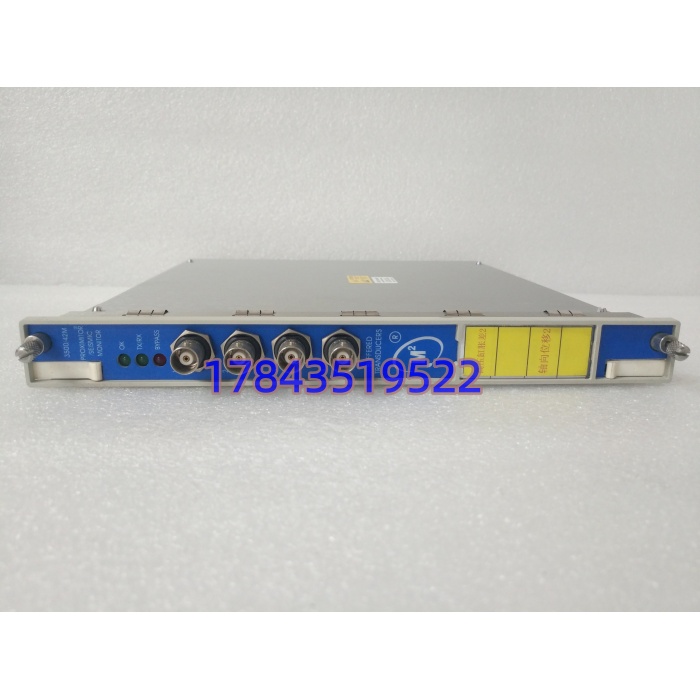

| 指示 | OK / Alert / Danger LED（每通道） | OK 灭=传感器开路/短路/标定失效 |
| 配置 | 3500 Rack Configuration Software | 传感器类型、量程、报警值、延时全软件设 |
| 热插拔 | 支持（拔掉期间该通道保护失效） | 建议停机或旁路后更换 |
| 隔离 | 通道间隔离 ≥500VAC；通道-背板 ≥1000VAC | 抗共模干扰 |
| 环境 | 0~65℃，5-95% RH 无凝露，IP20 柜内 | 海拔 2000m 降额 |
| 机械 | 半高卡，约 12.5×24×22 cm（半槽宽） | 与 3500/22M/32M 同高 |
| 状态 | Bently 对 3500/42M 长尾服务，176449-02 老批次已不新造，MRO 拆机/New Surplus 为主 | 无同槽 Pin2Pin 继任（3500/40 是老款非 M 系列） |
产品介绍
从维护者视角看，3500/42M 是那种”操作工看 DCS 轴振曲线好好的，但继电器卡突然跳闸”的第一嫌疑人。在某个 600MW 机组项目里碰过：#2 瓦轴振通道 OK 灯常亮，DCS 显示 78μm，但 3500/32M 突然报 Danger 跳闸。查 42M 的缓冲输出 BNC，发现通道 2 的静态间隙电压从 -10.2V 漂到 -8.5V（正常应在 -9V~-11V 间），动态波形削顶——这是典型的电涡流传感器前置器老化，导致负电压偏移，42M 内部比较器判定”轴位移超限”而非”传感器故障”。这种漂移 OK 灯不灭，因为传感器回路还没开路，但测量值已经失真。
严格来说，它只在 3500 机架 + 3300 XL 传感器 + 同代背板总线三位一体下是原配；3500/40（非 M 系列）虽然功能类似，但固件架构和 Rack Config 工具不同，插上去机架可能拒认或报警逻辑错位。TCO 上单件 MRO 价 6000-12000 块，但它能让一套老 TSI 系统不必为一块监测卡做整体 3500→System 1 直连架构改造——后者牵涉到每个机柜的传感器重新标定、报警逻辑重配、涉网保护重新取证，单台机组报价常破三十万。备 1 件同部件号冷备，是老 TSI 机柜最该锁的 A 类监测件（它漂了，继电器卡就敢跳）。
应用场景与库存策略
3500/42M 最阴的失效是”静态偏移漂移”——前置器老化导致负电源电压缓慢变化，轴振/位移测量值偏离真实值，OK 灯不报警，DCS 趋势看似平稳，但跳闸风险在累积。采购上 Bently 原厂 176449-02 新货交期 8-14 周，MRO 拆机件怕 EEPROM 里传感器标定系数被改、BNC 缓冲口氧化、或内部比较器温漂。
- 火电/核电汽轮发电机组 TSI：3500/42M 监测 #1-#8 瓦轴振/轴位移 → 非它不可因跳闸逻辑依赖其报警输出 → 建议每机架备 1 件同部件号冷备（A 类，监测漂移=误跳闸）。
- 压缩机/鼓风机轴系监测：多通道轴振/位移监测 → 非它不可因高速旋转机械对轴位移精度要求高 → 建议 Last-time-buy 按现网机架数 25% 囤，传感器标定系数拍照存档。
- 新建项目：Bently 主推 3500/42M 但新项目多走 System 1 直连或 3500 新通信架构 → 采购阶段确认传感器型号再定。
- 改造陷阱：有人拿 3500/40（非 M 系列）当”同型号”替 → 固件架构不同，插上去机架可能拒认，报警逻辑错位 → 运行装置只做 3500/42M 176449-02 同部件号备件。
- 无人值守站：监测漂移了远程看不到 → 安全库存 = 1 件 Buffer 现场锁柜，固件与现网一致。
真实案例：2022 年华北某 300MW 机组，#3 瓦轴振通道 3500/42M（176449-02）运行第九年。月度 TSI 定期校验发现轴位移静态间隙电压从 -10.5V 漂到 -8.8V，DCS 显示正常但未触发报警。维保用 Rack Config 读内部诊断，发现传感器标定系数被前人误改（从 8mm 探头改成 11mm）。库房零库存，上海 MRO 调同部件号拆机件 36 小时到，停电更换+重载正确标定系数，启机后轴位移回归 -10.2V±0.1V。事后把 42M 提 A 类，按每台机 TSI 机架锁 1 件同部件号冷备，并把所有在网件传感器标定系数每半年校验一次。那次若等原厂 12 周或盲目插 3500/40，误跳闸损失约 40 万，一件备件不到 8000。
