产品详情

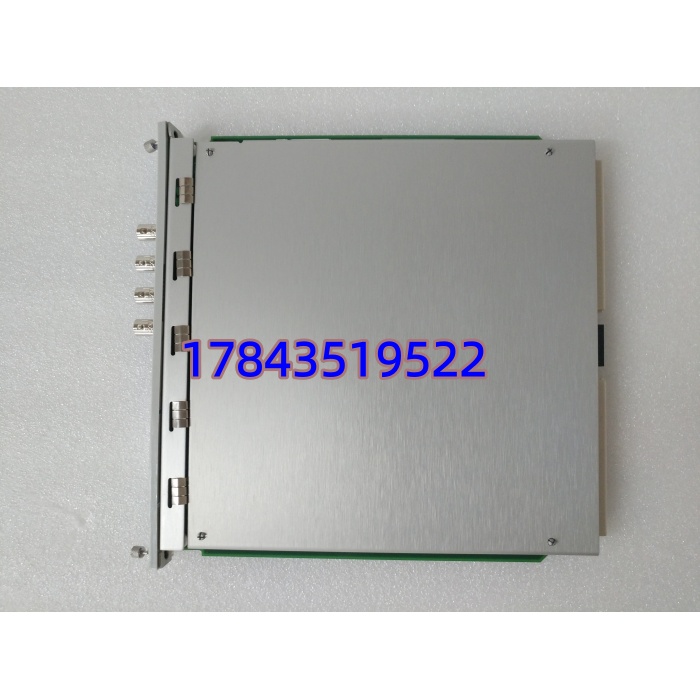

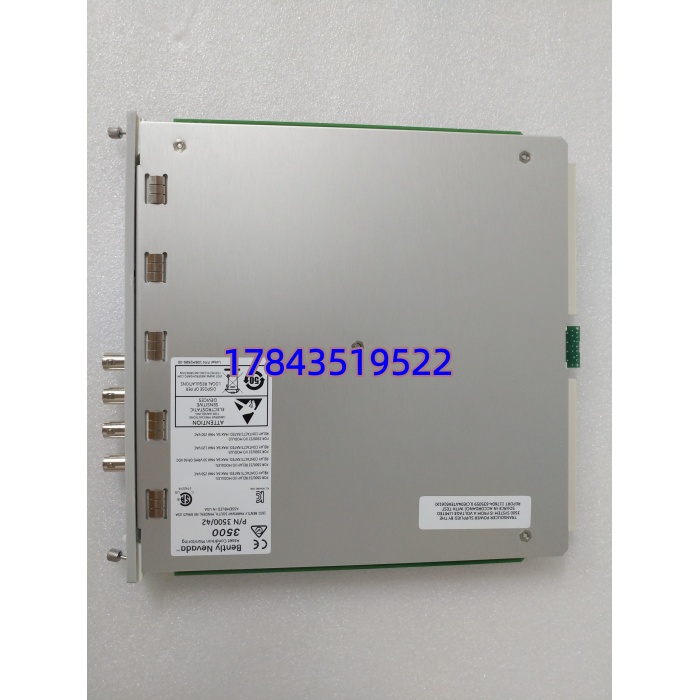

· 型号：3500/42M（Part No. 176449-02）
· 品牌：Bently Nevada（Baker Hughes）
· 系列：3500 Series Machinery Protection System — Proximitor/Seismic Monitor
规格参数
| 参数项 | 规格说明 |
|---|---|
| 产品型号 / 部件号 | 3500/42M，Part Number 176449-02（通常搭配I/O子卡 128229-01 内部端子型或 140734-02 等按后缀定） |
| 制造商 | Bently Nevada（USA，现 Baker Hughes 贝克休斯旗下） |
| 通道配置 | 4个独立通道，成对组态（Ch1–Ch2 一组，Ch3–Ch4 一组），每组可设不同测量类型 |
| 兼容传感器 | Bently Nevada 3300 XL 8mm/11mm 电涡流探头（Proximitor® -24V DC供电）、Velomitor®速度传感器、IEPE加速度计 |
| 测量功能 | 径向振动（Radial Vibration）、轴绝对振动（Shaft Absolute）、推力位置（Thrust Position）、差胀（Diff Expansion）、偏心（Eccentricity）、REBAM、壳体速度/加速度 |
| A/D 转换与精度 | 24位Σ-Δ ADC，测量精度优于 ±1% F.S.（直接/间隙测量典型 ±0.33%），径向振动灵敏度可选 100mV/mil（3.94mV/μm）或 200mV/mil（7.87mV/μm） |
| 供电方式 | 由 3500 机架背板供给（典型 +24V DC ±15%，模块功耗 ≈7.7 W） |
| 报警与输出 | 每通道两级可编程报警（Alert / Danger），报警延时 0–60s；前面板每通道 BNC 缓冲输出（短路保护）；可选 4–20mA 趋势记录输出（0–+12V 负载顺从） |
| 输入阻抗 | 标准 I/O：Proximitor 及加速度输入 10kΩ；TMR I/O 配置下约 50kΩ（三通道并联） |
| 通讯与组态 | 通过 3500/22M TDI（或 3500/20 RIM）与 Framework Configuration Software 组态；内部背板总线，对外通讯经网关（Modbus/ Ethernet/IP 需扩展通信模块） |

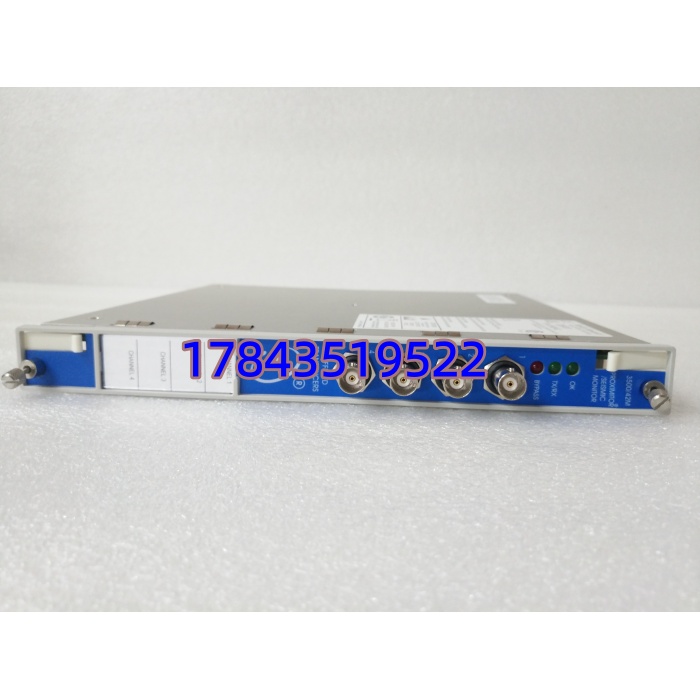

| 前面板指示 | OK（模块健康）、TX/RX（通讯）、Bypass（旁路）LED；模块可软件旁路用于在线更换 |
| 工作与环境 | 工作温度 -30～+65℃（储存 -40～+85℃），湿度 0–95% RH 无凝露；符合 API Std 670、SIL 2（3500系统整体）、UL/CSA/CE |
| 安装尺寸与方式 | 标准 3500 机架单槽插入式（约 24.4×241×241 mm，≈0.91kg），IP20（柜内安装），需匹配对应 I/O 端子块 |
| Keyphasor 支持 | 可与 3500/25 Keyphasor 模块配合完成 1X/2X 矢量分析及相位参考（3500/42M 本身不提供 Keyphasor 输入） |
产品介绍
现场实测发现，3500/42M 比老款 3500/40M 强在”一双通道能混搭”——比如 Ch1–Ch2 跑轴振（3300 XL 探头），Ch3–Ch4 同时跑壳体速度或加速度，省掉额外买地震监测卡的机架槽位，这对槽位紧张的旧改项目很实用。
严格来说，176449-02 这个部件号对应的是特定 I/O 接口版本（内部端子型常见配 128229-01），同是 3500/42M 但后缀不同的硬件（如 -01 vs -02）I/O 端子排引脚定义一致、固件向上兼容，直接插拔互换一般没问题——前提是机架 Configuration Software 里固件版本不低于组态文件要求，太低会报不匹配（这时只需用新版 Bently Config 软件刷新 EEPROM）。对库存经理而言它的 TCO 优势很明显：3500 全系背板兼容，同机架其他槽位模块可共用，生命周期长（Bently 至今仍提供 3500/42M 新品），属典型的 A 类慢耗损电子备件，适合做冷备而不必频繁滚动更新。
应用场景与库存策略
TSI 振动卡一旦故障，要么轴振通道”Not OK”导致全通道旁路（失去保护），要么触发机组跳闸——尤其催化裂化主风机、汽轮发电机组这种 API 670强制保护的设备，不允许长期缺卡运行。好消息是原厂 3500/42M 目前仍属现役产品线，但 176449-02 特定版本在市场上存在新旧批次混货情况，采购需核对 I/O 子卡匹配。
- 石化/炼油—主风机、富气压缩机组 TSI 保护：API 670要求双重参数监视，3500/42M 同时搞定轴振+壳体振 → 建议 A 类备件，单套装置备 1 块冷备（密封防静电袋+干燥剂保存），每 2 年上机架做一次 OK 灯及缓冲输出校验。
- 火电/核电辅机—给水泵汽轮机、引风机：多台同型号 3500 机架 → 可按 N+1 跨站点共享周转备件池，减少重复囤货占用资金。
- 水泥/冶金—高温高尘区回转窑主减速机振动监测：环境温差大加速电解电容老化 → 若现场有机架常年运行＞10 年，建议额外备一块并在大修期做轮换老化测试。
- 海外项目/长周期停产难补货场景：若项目指定 176449-02（内部端子）而市面流通多为 -01（外部端子块分离型），采购时务必注明 I/O 子卡 PN 匹配，否则端子排物理插不进。
真实案例：
华东某 300MW 热电#2 机组中修期间，维保人员插拔清灰后 3500/42M OK 灯常灭——背板簧片氧化导致模块供电脚接触不良，顺带烧了模块电源输入级。当时库房零备件，等原厂调货最快 5 个工作日（遇海关清关实际拖到 8 天），期间 TSI 系统两轴振通道旁路运行，技监局要求限负荷至 70% 运行。事后算账：限负荷折算每天约￥6 万，总损失超 40 万。复盘只做了一件事——按 ABC 分类把 3500/42M、3500/22M TDI、电源模块全列入 A 类，每台机组机架旁恒温柜常备 1 块密封新件，每半年借停机窗口插上自检 30 秒。花两千多美金买块卡放库里，比赌”不会坏”便宜太多了。
