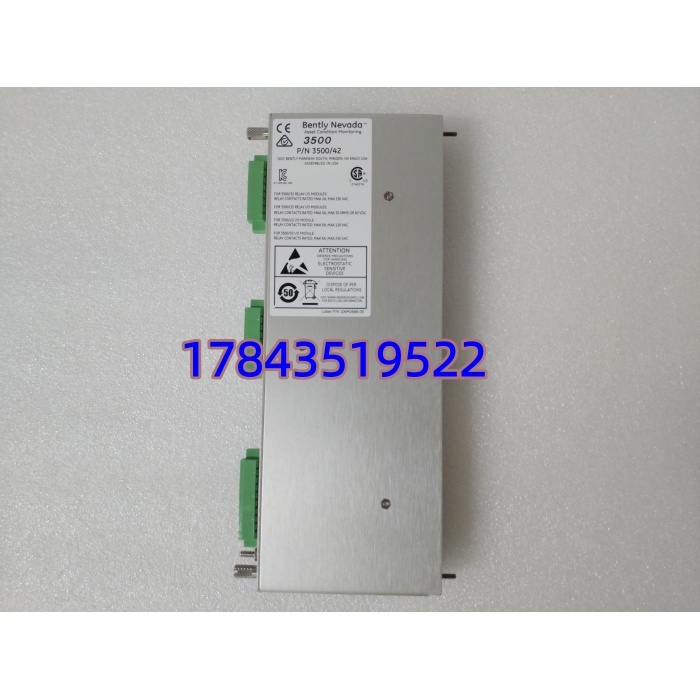

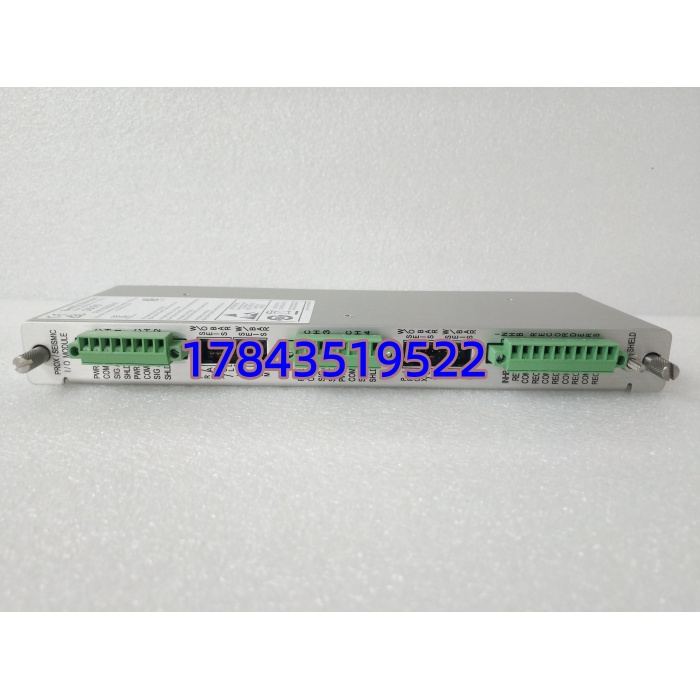

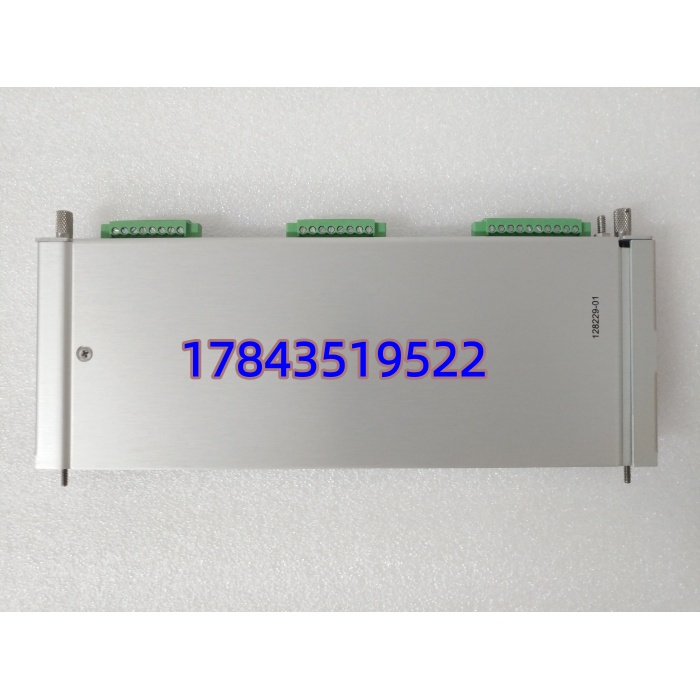

产品详情
· 型号：3500/42M（Part No. 128229-01）
· 品牌：Bently Nevada（Baker Hughes）
· 系列：3500 机械保护监测系统
规格参数
| 参数项 | 规格说明 |
|---|---|
| 部件号(P/N) | 128229-01 |
| 对应监测器 | 3500/42M Proximitor/Seismic Monitor |
| 模块类型 | 4通道 Proximitor（电涡流）/ Seismic（地震式）I/O模块 |
| 接线方式 | 内部端子（Internal Terminations，无外置端子块） |
| 输入通道 | 4路独立可编程通道 |
| 兼容传感器 | Bently 3300/7200系列电涡流探头(Proximitor)、Velomitor®速度传感器、Accelerometer加速度计 |
| 输入阻抗 | ≈10 kΩ（Prox/Accel），TMR模式≈50 kΩ |
| 灵敏度选项 | 3.94 mV/μm(100 mV/mil) 或 7.87 mV/μm(200 mV/mil)；差胀0.394/0.787 mV/μm |
| ADC分辨率 | 24 bit，采样率256 kHz/通道 |
| 频率响应 | 0.5 Hz ～ 10 kHz（-3 dB，依滤波器组态） |
| 报警功能 | 每通道独立Alert/Danger设定，支持双参数”与”危险逻辑 |
| OK检测 | 连续传感器开路/短路及模块自检 |
| 供电 | 3500机架背板 24 VDC，典型功耗7.7 W |
| 安装位置 | 3500机架任意全高监测槽位（Slot 2～Slot n，非Slot 1） |
| 工作温度 | -30℃ ～ +65℃ |
| 存储温度 | -40℃ ～ +85℃ |
| 湿度 | ≤95% RH，非凝露 |
| 标准符合 | API 670 / IEC 61508 SIL 2（部分批次） |
| 尺寸(约) | 241.3×24.4×99.1 mm（3500单槽全高） |
| 重量(约) | 0.46 kg |
产品介绍
现场实测发现，3500/42M这块I/O卡是TSI系统里除了探头本身以外最容易被忽视却又直接决定测量精度的环节——某次给化工厂做振动跳变排查，示波器量探头信号正常，最后查出是128229-01内部端子氧化导致Prox信号地线漂移，清理重插后才稳。
128229-01作为Bently Nevada 3500/42M的四通道Proximitor/Seismic I/O模块，把来自轴系电涡流探头或壳体地震传感器的微弱模拟量经高分辨率ADC转为数字量，在卡内完成报警比较再交给机架背板。它的TCO优势在于符合API 670且向后兼容3300系列探头（只要延伸电缆匹配），老机组改造不用换传感器只换监测卡即可。从库存经理角度说，这是按轴系配置的消耗型模块（一台大机组通常占2～4个槽位），不像TDI只有一块，建议同型机架按”运行槽位数÷2取整+1″设安全库存，别等单通道故障导致轴振测点全失才追货。
应用场景与库存策略
TSI轴振或轴位移通道若因I/O模块故障被旁路，在多数电厂/炼厂设计里会降级报警但不一定直接跳闸——可问题是失去单侧监测就等于盲飞，特别是推力瓦磨损早期靠轴向位移趋势判断，丢通道可能错过最佳干预窗口。而128229-01作为Bently经典件，新件交期曾拉到12～20周，市面多为全新库存(NOS)或测好拆机件。
- 火电厂汽轮机组TSI轴振/推力监测 — 每台300MW以上机组通常配2～4块3500/42M(128229-01)分别监测#1～#3轴承X/Y向及推力 → 无通用替代(专用背板总线) → 建议按同型机架总槽位数÷2+1设冷备件，至少保底1块，每两年做一次通电自检。
- 炼化离心压缩机/催化风机轴系保护 — 高温高湿环境背板金手指易氧化 → 大修期执行槽位拔插清洁并记录DIP设置，同装置多台相同机架可按N+1共享周转备件并由供应商签VMI。
- 老机组3300系统升级为3500 — 若近期(18个月内)整体改造可暂停增购，仅维持现有最低库存至割接；若仅局部换型则仍需按剩余3500机架数补备。
- 已确认EOL(End of Life)区域 — Baker Hughes部分地区将128229-01转入Legacy，建议借年检窗口做Last-time-buy核算(运行槽位数+1)，早囤比紧急调货便宜数倍。
真实案例：
华东某自备电厂#1机2017年春检后启动，#2轴承Y向轴振数值持续超量程报警，热控倒换备用通道发现插拔原128229-01后恢复正常——查库存记录上次消耗未补库，原厂答复交期16周。最终从同行借测好件救急耽误开机约4小时，折算启停考核≈¥70k。事后该厂把3500/42M 128229-01列入B类升A类备件，定最低库存2块（对应4槽位机架），并建立借用归还登记——花一块卡的钱买停机保险，这账怎么算都值。
