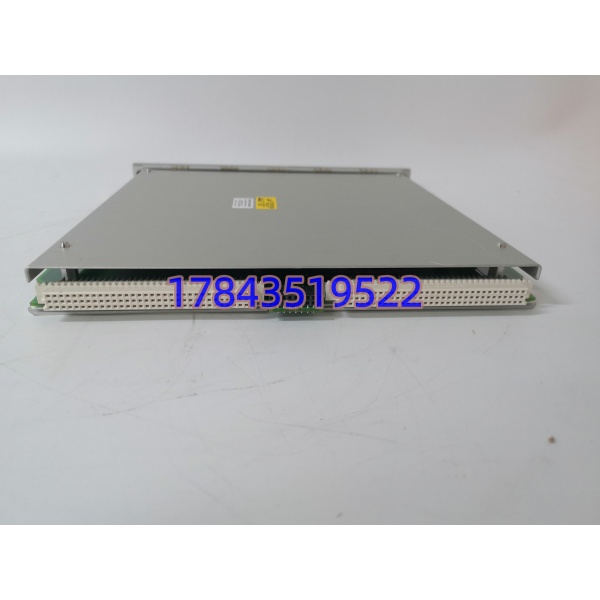

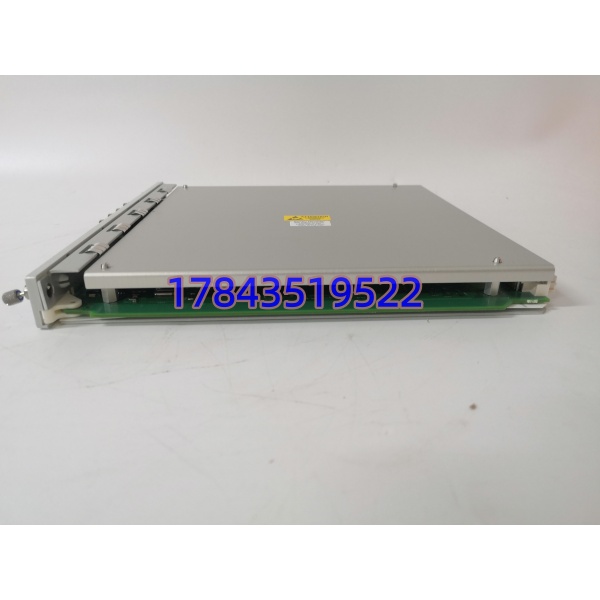

产品详情
· 型号：3500/40M 176449-01 · 品牌：Bently Nevada（本特利内华达） · 系列：3500系列
规格参数
- 型号：3500/40M 176449-01
- 品牌：Bently Nevada
- 产品类型：四通道位移监测器（Proximitor Monitor）
- 通道数：4路
- 输入信号：1~4路Bently Nevada接近传感器（3300XL系列电涡流传感器）
- 输入阻抗：10kΩ
- 信号调理：550Ω -24V DC
- 灵敏度选项：
- 径向振动：3.94 mV/μm（100 mV/mil）或 7.87 mV/μm（200 mV/mil）
- 推力位置：3.94 mV/μm（100 mV/mil）或 7.87 mV/μm（200 mV/mil）
- 偏心度：3.94 mV/μm（100 mV/mil）或 7.87 mV/μm（200 mV/mil）
- 差分膨胀：0.394 mV/μm（10 mV/mil）或 0.787 mV/μm（20 mV/mil）
- REBAM：40 mV/μm（1000 mV/mil）或 80 mV/μm（2000 mV/mil）
- 精度：
- 直接值和间隙：典型±0.33%满量程，最大±1%
- 1X和2X振幅：典型±0.33%满量程，最大±1%
- Smax：最大±5%
- 频率响应：4Hz ~ 4000Hz 或 1Hz ~ 600Hz（用户可编程）
- 滤波器类型：单极点、6极椭圆、8极巴特沃斯、恒定Q陷波滤波器
- 功耗：7.7W（典型值）
- 工作温度：-30℃ ~ +65℃（部分资料标注-20℃~+70℃，需以原厂手册为准）
- 存储温度：-40℃ ~ +85℃
- 湿度：95%RH（非冷凝）
- 尺寸：约24.18cm × 2.44cm × 24.13cm（9.50″ × 0.96″ × 9.52″）
- 重量：约0.91kg（运输重量约2kg）
- 安装方式：3500机架全高前面板槽位安装
- 配置软件：3500 Rack Configuration Software
- 支持功能：径向振动、偏心度、REBAM、推力位置、差分膨胀
- 报警设定：每通道可配置警告报警值，每两个静态值可配置危险报警值
- LED指示灯：OK LED、TX/RX通信LED、Bypass LED
- 配套I/O模块：125680-01（Proximitor I/O模块，后背板）
- 通信接口：通过3500机架背板与系统通信
- 认证：符合API 670标准
- 原产地：美国
产品介绍
3500/40M 176449-01是Bently Nevada 3500系列的一款四通道位移监测器，本质上是一块机械保护系统的信号处理卡件。它接收3300XL电涡流传感器的原始信号，经过放大、滤波、整流、频谱分析等一系列处理后，输出径向振动、轴向位移、偏心度、差分膨胀等工程值，再和用户设定的报警阈值比较，超限就驱动继电器或通信报警。坦白讲，这块卡是3500系统的”眼睛”，旋转机械的健康状态全靠它来感知。

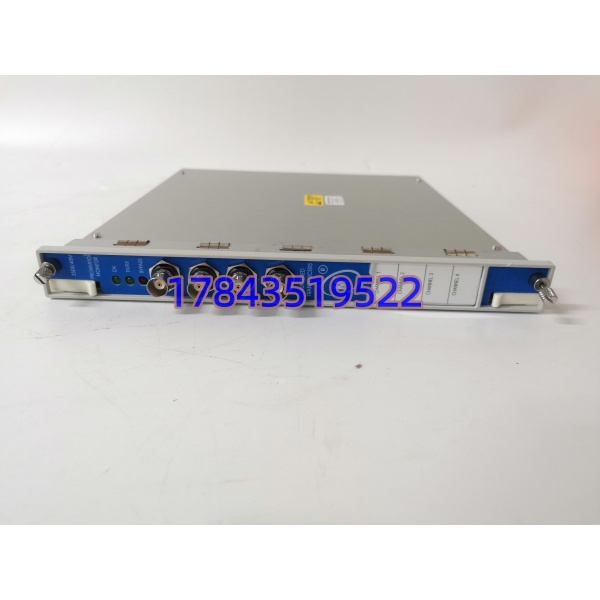

我在现场拆过不少3500机架，3500/40M插在机架槽位里，前面板一排LED，正常运行时OK灯常绿。它的通道是成对编程的，1和2号通道可以配一个功能（比如径向振动），3和4号通道配另一个功能（比如推力位置），一台模块同时干两样活。相比早期的3500/40，40M版本的信号处理算法更稳，滤波器阶数更高，对高频噪声的抑制能力明显强一截。
应用场景与行业案例
痛点切入
旋转机械（汽轮机、压缩机、泵、电机）的轴承磨损、转子不对中、油膜涡动这些问题，早期征兆都藏在振动信号里。等你能听到异响或看到轴温飙升，往往已经晚了。3500/40M的作用就是在故障萌芽阶段就把异常振动抓出来，提前预警，把非计划停机掐死在摇篮里。
典型场景
- 火力发电：汽轮机发电机组的轴振、轴位移监测。非它不可的原因：汽轮机转速3000rpm，轴瓦间隙几十微米，任何异常振动都可能直接导致轴瓦烧毁，这块卡±0.33%的精度能把微米级的位移变化分辨出来。
- 石油化工：离心压缩机的径向振动和推力监测。压缩机转子高速运转，止推瓦磨损会导致轴向位移超标，3500/40M的推力位置监测能在瓦烧掉之前报警。
- 冶金行业：轧机主电机的轴承振动监测。轧制冲击大，轴承寿命短，REBAM功能能专门分析轴承特征频率，提前两周发现内圈剥落。
- 造纸行业：纸机烘缸的偏心度监测。烘缸直径大、转速低，偏心会导致纸张厚度周期性波动，偏心度监测直接关联成纸质量。
- 核电行业：主泵和应急柴油机的振动保护。核级设备对可靠性要求极高，3500系统的TMR（三重模块化冗余）配置里，3500/40M是核心采集单元。
真实案例
2020年夏天，我在华东一家石化厂，他们一台乙烯裂解气压缩机的3500系统突然报”径向振动高报警”。现场查看趋势曲线，发现驱动端轴承的1X振幅从正常的15μm慢慢爬升到45μm，持续了三天。维护人员没当回事，觉得还没达到危险值。第四天凌晨，振幅突然跳到120μm，3500/40M触发危险报警，联锁停机。拆机检查发现轴承内圈已经剥落了一大片，再晚半天，转子可能就扫膛了。仪表工程师后来跟我说：”这模块三天前就给了预警，要是当时安排检修，损失能少九成。振动监测不是摆设，趋势比绝对值更重要。”
