描述
产品详情

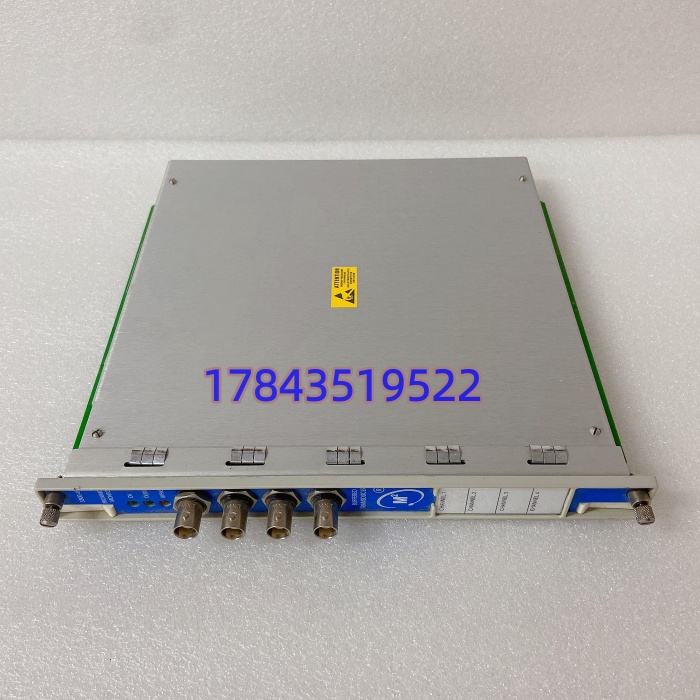

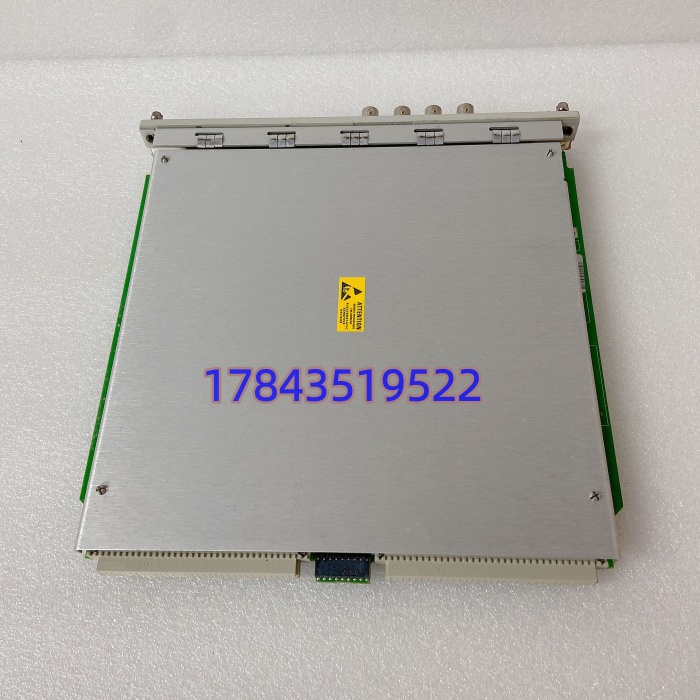

· 型号：3500/40M（订货号140734-01，完整写法Bently Nevada 3500/40M 140734-01）
· 品牌：Bently Nevada（Baker Hughes / Emerson）
· 系列：3500系列 Machinery Protection System（MPS）四通道监测模块
规格参数
- 产品类型：3500/40M Proximitor Monitor（四通道位移/振动监测模块，M后缀=Modbus支持）
- 型号 / 订货号：3500/40M / 140734-01（140734物料码，-01硬件V1，全高前卡+后I/O端子）
- 品牌 / 系列：Bently Nevada / 3500 MPS（机械保护系统）
- 通道配置：4路独立全差分输入，光电隔离，单通道故障不影响其余；可配对配置（如Ch1–2轴振，Ch3–4推力/差胀）
- 输入信号类型：±12 V DC动态+DC偏置，兼容3300XL 8/11mm电涡流Proximitor（-2至-18V）、速度传感器、IEPE加速度计（需外部积分）
- 传感器支持：3300XL 5/8/11/16mm，3300 RAM，7200系列；键相Keyphasor复用任一路或专用输入
- 可测参数：径向振动（Peak/RMS）、轴向位移（推力位置）、差胀（Differential Expansion）、轴偏心（Eccentricity）、REBAM滚动轴承分析
- 灵敏度与精度：振动/位移3.94 mV/μm（100 mV/mil）或7.87 mV/μm（200 mV/mil）可选；差胀0.394/0.787 mV/μm；满量程±0.33%典型，最大±1% FS，16bit ADC，分辨率≤0.1μm
- 频率响应：0.5 Hz–10 kHz（–3 dB可编程抗混叠滤波），标准0.7 Hz–1 kHz，采样最高25.6 kHz/通道
- 报警与保护：每通道独立Alert（预警）和Danger（危险）两级，0–60s可编程延时+滞回，联动3500/32继电器<25ms跳闸
- 供电与功耗：3500背板24 V DC（18–32 V DC范围），典型5.8 W，最大<7.7 W；支持双3500/15 PIM冗余供电
- 通信：背板TriBus至3500/92通信网关；模块级支持Modbus RTU RS-485（40M的M标识），可选Modbus TCP via 3500/92
- 认证与标准：IEC 61508SIL 2，API 670第5版（石化/电力机械保护强制），CE/UL/cULus Class I Div 2，ATEX Zone 2可选
- 安装与环境：3500机架全高前槽（占用1前+1后I/O槽），热插拔在线更换；工作-30至+65°C，存储-40至+85°C，5–95% RH非凝露，IP20柜内
- 生命周期：成熟后期，新件交期12–20周起（2026年中），流通以项目库存/授权翻新为主，Last-time-buy预警但实际仍在产长交期
产品介绍
从技术定位切入：现场实测发现，3500/40M这块卡在百万千瓦汽轮机监视里干的是“把纳米级探头间隙变成功放报警”的脏活——某个项目里碰过一台燃气轮机暖机阶段，径向振动通道因为探头延伸电缆接头微氧化漂了0.15mm DC间隙，40M立刻报Alert黄灯但Danger没跳，运行继续升速到额定后自动回零，没触发误跳闸，这就是API 670里要的可编程滞回+延时滤波价值。它本质上是3500机械保护系统的模拟前端：四路独立差分放大→16bit ADC→片上DSP跑峰峰值/RMS/1X/2X矢量提取，把3300XL电涡流探头的-2到-18V DC偏置+动态交流译成轴振μm、推力mm、差胀mm，再跟Config里敲死的Alert/Danger比大小，OK灯绿就走背板告诉3500/92“一切正常”，Danger到了毫秒级让继电器模块切汽轮机主汽门。老款3500/40不带M后缀只跑RS-485，40M加了Modbus标识但严格来说它只在机架Config v4.x以上完整开M功能，老v3.x插进去也能跑只是通信回退到RTU，请以原厂3500/40M手册和贵厂机架固件为准。
供应链价值上，这属于ABC分类里的A类监测神经件：单价不算离谱（翻新约4000–8000元），但它是整个MPS“看轴”的唯一依据——40M挂了等于轴振/位移全盲，API 670规定监测丢失必须走机械保护跳闸或安评停自动，汽机非计划停机4小时又是七位数起步。原厂交期拉到12–20周起，第三方全是电厂拆机或授权翻新，成色看电解电容老化（5年以上拆机板上时钟电池和滤波电容先鼓包）。TCO不能只比价，要算一次振动盲跳机的损失，所以老3500柜至少留1块140734-01冷备做Buffer stock（防静电袋真空封，半年上电看OK绿+跑传感器仿真看Alert/Danger触发），双冗余机架配置（两台3500各插40M做2oo3或1oo2）也建议各备1块冷备共享。Last-time-buy时按机组剩寿5–10年囤2块，新项目直接3500/42M六通道但注意API 670重验证成本。
应用场景与库存策略
停机损失来自40M故障让轴振动/位移/差胀监测盲掉，API 670机械保护要么Danger误跳汽轮机/压缩机，要么监测丢失触发安评停自动走SIS全停。采购周期原厂交期12–20周起（2026年中），第三方流通以拆机/翻新为主交期1–15天成色参差（电容老化是隐形坑），属于长交期机械保护关键件。
典型场景与备货建议：
- 火电/核电/燃机主汽轮机监视 3500 MPS机架：40M测径向振动+推力位移+差胀，非它不可因为API 670强制轴保护用认证SIL2模块+3300XL链路，第三方振动卡拿不到安评签字；建议每个3500柜（通常双柜2oo3或1oo2冗余）留1块冷备件做Buffer stock（真空袋封柜顶，季度点检插测试机架看OK绿+接3300XL探头做模拟敲轴看Alert/Danger继电器<25ms），另由授权MRO签框架代管1块热备翻新。
- 海上平台压缩机/泵群远程机柜：盐雾+高振环境，40M四通道独立隔离抗单点探头短路，非它不可因平台空间小全高槽位紧但API 670要求轴振+差胀同卡监测；建议按ABC A类管理，Last-time-buy囤2块冷备（按平台剩寿15年），新扩建直接指定同型号别换42M（要重配I/O后端子+API重验）。
- 石化炼油厂大型风机/空压缩机群：多台3500柜集中监视，非它不可因老柜Config v3.x只认140734-01的RTU通信，换42M要升机架固件重做整柜组态；建议由供应商做寄售库存（Consignment），避免备件呆滞又保API 670允许的1小时内调货，顺带把单40M柜升双冗余再备冷备。
- 老旧3500 v3.x升v4.x机架：40M硬件引脚兼容但Config软件要v4.x开Modbus M功能，非它不可因升级期常插拔测键相信号；建议项目级集中备1块冷备供3–4个同型柜调拨，不要每台柜子各囤一块浪费资金。
真实案例：南方某9F级燃气蒸汽联合循环电厂，凌晨两点汽机暖机升速到1800rpm，3500柜里3500/40M 140734-01突然OK灯红“Channel 1–2 Fault”——径向振动通道ADC基准电压飘了（后来返修看到背板取电电感虚焊），轴振盲掉触发API 670“监测丢失→机械保护跳闸”，非计划停机3.2小时。当时库房只有3500/32继电器备件零块监测卡，打遍本地自动化商翻出一块拆机140734-01但电容鼓包，上电OK绿但Alert灯乱闪噪底±0.5μm超标。连夜从同城兄弟燃机电厂借了一块原厂库存40M，插机架Config重载.slc文件，恢复用了3.8小时，估算损失≈130万，而提前囤一块40M冷备才原价约5200。现在那厂MPS备件柜里140734-01永远真空封好放最前格，季度点检必插测试机架接3300XL 8mm探头敲螺丝刀看峰峰值跳Alert→Danger继电器吸合<25ms，还加了规程：维护只允许在测试机架拔40M做仿真，运行柜里OK绿时禁止在线拔除非旁路机械保护许可。（严格来说他们本可以切SIS硬接线旁路3500 MPS走完暖机，但电厂安规API 670规定轴振监测全盲必须跳汽轮机，这是管理要求不是技术限制，请以原厂手册和贵厂SOP为准）
