描述
产品详情

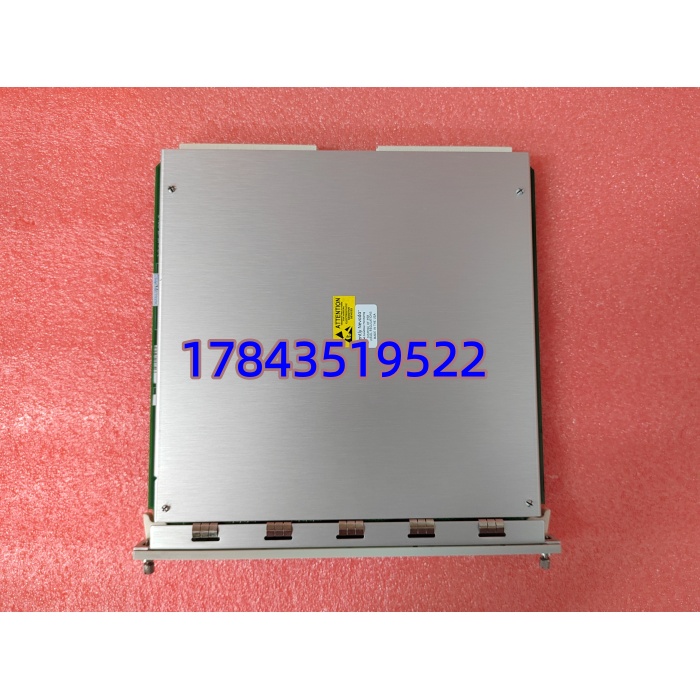

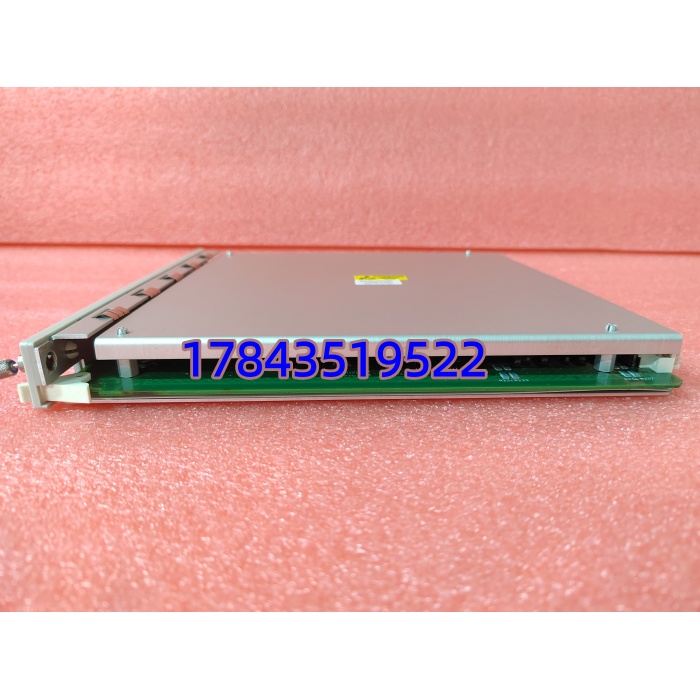

· 型号：3500/33 149986-01
· 品牌：Bently Nevada（a Baker Hughes business）
· 系列：3500 Series — 16-Channel Relay Output Module（Full-Height）
规格参数
- 产品型号：3500/33
- 备件/部件号：149986-01（对应16-Ch Relay Output Module，标准版，以原厂手册为准核对是否含低电流镀金触点版）
- 模块格式：3500全高（Full-Height）单槽位，前插式，带把手及锁定销
- 输出通道数：16路独立继电器输出
- 继电器触点形式：SPDT（Form C）— COM / NO / NC，无源干接点
- 触点额定值（阻性负载）：最大切换 5A @ 30V DC 或 5A @ 250V AC；最大切换功率 120W DC / 1250VA AC
- 最小切换负载：标准版 100mA@5V DC；低电流镀金触点版（如有）1mA@1V DC（需核对具体子型号）
- 触点电气寿命：≥100,000次 @ 5A 24V DC 或 240V AC（阻性）
- 动作时间：典型 ≤10ms（从逻辑触发到触点吸合）
- 组态逻辑：每通道独立可编程 Alarm Drive Logic，支持 AND / OR / 2oo3 表决，可引用任意监测通道 Alert/Danger/Not OK 状态
- 操作模式：每4通道为一组可设 Normally De-energized（NE/NO）或 Normally Energized（ND/NC），失电工况触点状态可定义（Fail-Safe 组态）
- 供电：通过3500机架背板取电，典型功耗 ≈5.8W（约240mA @ 24V DC 背板）

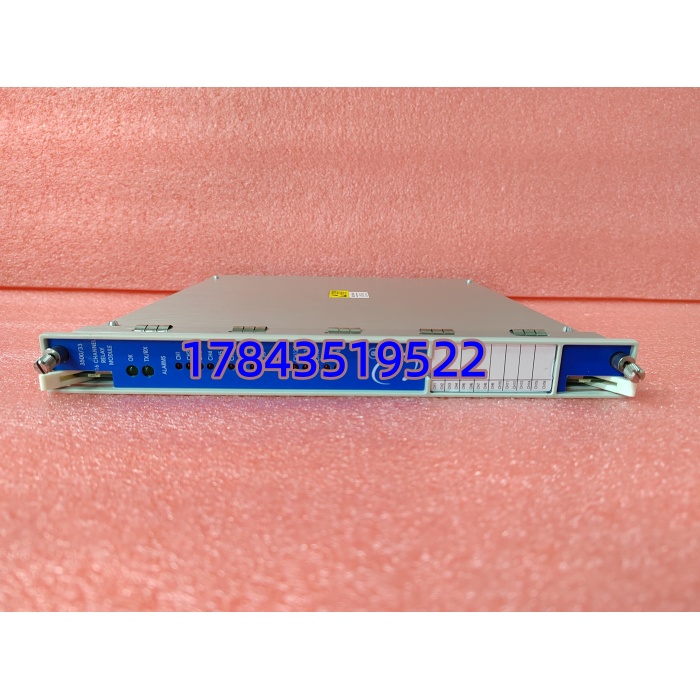

- 前面板指示：OK LED（模块健康）、TX/RX（框架总线通讯）、每通道 Alarm LED（对应继电器激励状态）
- 所需端子模块：外接对应3500 I/O Terminal Block（如 3500/33 配套端子排或系统用 3500/20 等延伸——具体依机柜设计，通常3500继电器卡经后部端子排引出）
- 安装位置：可置于3500框架 Slot 1～Slot 14（右侧任意槽位，需 Slot 0 为 Power Supply，Slot 1 建议为 3500/22M TDI），最多支持多块3500/33同框
- 工作温度：0～+65℃（运行），-40～+85℃（存储），5%～95% RH 无凝露
- 认证/标准：CE、UL、cUL、符合 API 670第四/五版机械保护系统要求
- 尺寸/重量：约 241×24.4×242 mm（H×W×D），≈0.7kg，IP20（机箱防护）
产品介绍
3500/33 是 Bently Nevada 3500 TSI（透平监视系统）里的”执行手”——它本身不做任何测量，专门把框架内 3500/42M（振动/轴位移）、3500/50（转速/超速）、3500/53（胀差）等监测模块产生的 Alert/Danger 或 Not OK 状态，按你在 Rack Configuration Software 里组态的逻辑（AND/OR/表决），驱动 16 路 SPDT 干接点去拉外部报警灯、声光报警器、跳机电磁阀回路或送 DCS/ESD 的 DI 点。每 4 通道可独立设 NO/NC 失效安全态，断电保持你定义的故障安全位置（通常跳闸回路设 ND——失电跳机）。
坦白说这卡现场极少坏，但触点寿命有限——如果你们跳机回路常年不动作、环境潮湿，触点可能氧化导致首次动作拒动，我建议定期做触点测试（3500 软件里有 Relay Test 功能）。市面流通基本是拆机或 NOS，买时让卖家上 3500 机架通检：OK 灯亮、每通道 LED 随测试指令亮灭、触点通断用万用表量。有一点要注意：3500/33 必须配合正确版本的 Rack Configuration Software 和框架固件，老框架升新卡 FW 偶尔要更新，反之新框架插老版 149986-01 一般向下兼容但需确认。
应用场景与行业案例
痛点切入
汽机ETS（紧急跳闸系统）里3500/33某一Trip通道拒动——振动越限了该断高压主汽门却没断，险些飞车。事后查是继电器触点氧化（装置常年无报警未动作）。这类保护回路要求继电器模块可在线做动态触点测试、有Not-OK自检，普通中间继电器柜做不到。3500/33在API 670机组里就是最后一道硬接线跳闸执行元件，没备件等于裸奔。
典型场景
- 电厂汽机/给水泵 — ETS跳闸回路（振动/轴位移/超速/低油压综合表决→跳AST电磁阀），需API 670认证继电器模块
- 炼化离心压缩机组 — 防喘振+振动越限触发放空阀开、加载停机，3500/33做分级报警（一级DCS提示/二级Tripped）
- 大型风机/给水泵 — 多测点振动保护2oo2逻辑输出，防止单传感器误报误停机
- 海上平台燃气轮机 — 本特利3500全套（监测+3500/33继电器），干接点去平台ESD系统
真实案例
某电厂#3机小机MEH保护改造后试运，做通道仿真振动Danger——3500/42M正确报警但ETS未跳闸。追线是3500/33 CH9（对应Trip A电磁阀）触点不动作。原装机2004年出厂，继电器三十万次寿命早到头。库房有一块拆机149986-01（同FW版本），断电拔出旧前卡保留后I/O板（149992-01不改线），插入新卡，Rack Configuration软件Reload，自检OK灯亮，做全通道跳闸试验全部动作正常。老师傅说：ETS里3500/33这种执行卡，五年一轮换或至少年检做动态触点测试，别等拒动再找备件。
