产品详情

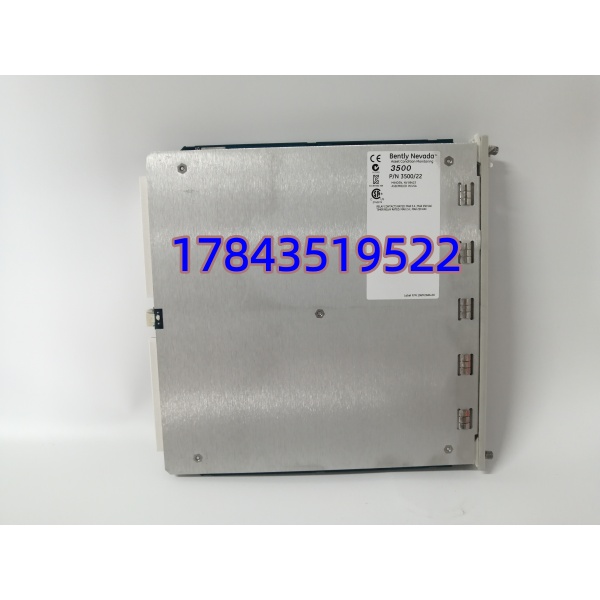

· 型号：3500-22M（标准写3500/22M），配套288055-01（TDI选项代码：标准面板，无继电器，RS232+RS485）
· 品牌：Bently Nevada（Baker Hughes）
· 系列：Bently Nevada 3500机械保护系统，Transient Data Interface（TDI）
规格参数
| 参数项 | 规格值 |
|---|---|
| 完整型号 | 3500/22M Transient Data Interface（TDI），选项288055-01 = 标准面板，RS232前面+RS485后面，无继电器输出（vs 288055-02有以太网，03/04带继电器） |
| 制造商 | Bently Nevada（Baker Hughes） |
| 所属系统 | 3500机械保护系统框架（插槽1或槽2，框架控制器/通信接口） |
| 模块类型 | TDI = Transient Data Interface，替代老3500/20 RIM（Relay Interface Module） |
| 槽位 | 框架槽1（主TDI）或槽2（冗余TDI），3500/05机架最多2块TDI做冗余对 |
| 通信接口 | 前部RS232（笔记本调试/AMS本地），后部RS485（Modbus RTU/BN专有协议到DCS/AMS Suite），可选以太网变体（288055-02等） |
| 瞬态捕获 | 内置RAM缓存瞬态事件（启停机过临界转速振动波形、键相mark），上送AMS做频谱/相位分析 |
| 继电器输出 | 288055-01 = 无继电器（纯通信），其他变体带6或14路继电器做框架报警汇总输出给ESD |
| 兼容性 | 向后兼容3500/20 RIM配置，TDI固件可仿真RIM逻辑，老系统直接插换不需改接线 |
| 热插拔 | 支持带电插拔框架槽1/2，框架自动切备用TDI或单链路运行（通信瞬间断但保护卡仍OK），请以原厂手册为准 |

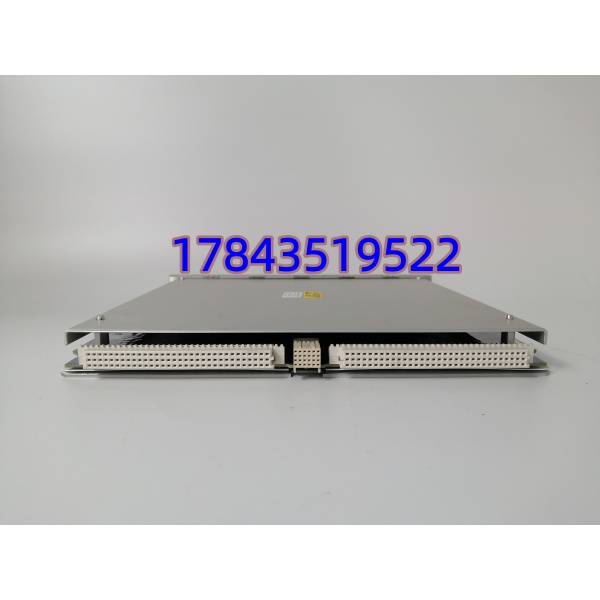

| 供电 | 通过3500框架背板24V DC冗余供电，典型功耗<10W |

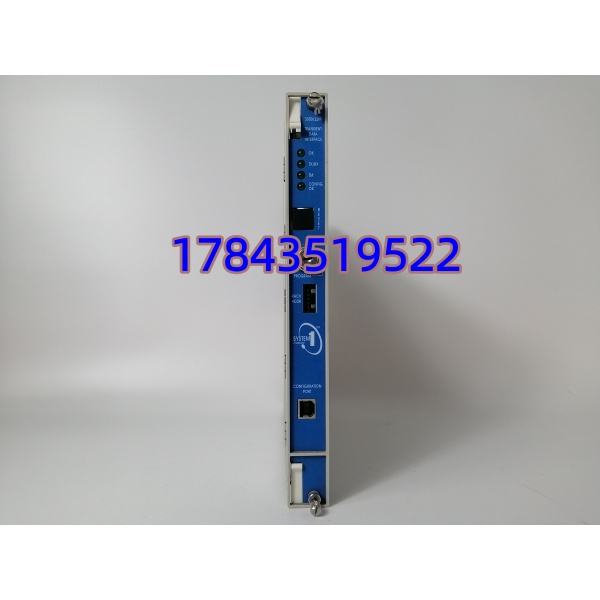

| 状态指示 | 前面板LED：OK（绿），TX/RX（黄闪），CONFIG（黄闪配置时），FAULT（红），ALARM/Trip上游 |
| 工作温度 | 0°C至+65°C（柜内，宽于探头但框架松），存储–40至+85°C |
| 配置软件 | 3500 Configuration Software（机架配置），AMS Machinery Manager读瞬态/趋势 |
| 固件依赖 | 严格来说，它只在固件v4.0以上完整支持AMS Suite瞬态流式+键相mark；老v3.x插288055-01能跑但瞬态偶尔丢波，升级前在测试架验过 |
产品介绍
从维护者视角切进来：3500/22M TDI不是普通通信卡，是本特利3500框架的“嘴巴”——框架里插着径向振动/轴位移/键相卡（3300前置器），所有毫秒级峰值、间隙电压、1X/2X频谱先缓存到TDI的RAM，再经RS485/以太网甩给DCS或AMS做趋势分析。现场实测发现，老3500/20 RIM只有继电器汇总报警，换TDI后瞬态捕获在燃机启机过临界转速时抓到轴碰磨波形，提前两天安排停机开盖检查，避免断轴。某个项目里碰过，化工厂压缩机3500机架TDI的RS485口被同柜变频器共模打坏，CONFIG闪黄，DCS丢振动趋势但框架自身保护卡OK绿没跳车（TDI只管通信不控跳闸），热插拔换288055-01标准面板版恢复。
供应链看，本特利把3500/22M划入成熟产品但仍在产，交期6–16周波动价高，按ABC我放A类（振动框架通信=停机前最后一道轴护，丢通信=AMS离线+维护部盲开，但保护还在；一旦TDI挂无冗余=无法远传数据，非计划停机一次轴断六位数起）。建议框架配槽1+槽2双TDI冗余，另在库留1件拆机288055-01做Buffer，Last-time-buy窗口波动时先锁新件再做拆机Backup。有一点要注意：288055-01是无继电器标准面板，若原柜靠TDI继电器做报警汇总输出（老设计），买错01版通信有但继电器没了=ESD收不到框架报警，得选带继电器变体（02/03等）。
应用场景与库存策略
痛点切入：在燃机/大型压缩机里，3500框架管轴振动/位移/键相，TDI单点故障且无冗余也无冷备件=通信全断=AMS离线+运行盲开，原厂新件交期仨月紧急二手拆机成色赌，没Buffer就是赌一次轴断/断叶片六位数起步。
典型场景与备货建议：
- 电厂燃机/汽机轴系监测：3500/22M插槽1主+槽2备TDI，288055-01标准面板进DCS Modbus，非它不可因为本特利专有帧协议+AMS瞬态依赖TDI；建议按机架N+1冗余配双TDI，另在库留1件冷备件做Buffer（A类ABC，Last-time-buy囤1新+1拆机）。
- 炼化厂离心压缩机：TDI管瞬态捕获启停机过临界波形，非它不可因为预测性维护依赖TDI流式数据；建议供应商代管寄售库存（TDI模块），SLA保证48小时到场，避免压死资金在冷通信卡上。
- 造纸大直径烘缸/压光辊：轴位移监测用3500+TDI，非它不可因为停机开缸重引纸烧整天蒸汽；建议把TDI和框架电源/继电器输出卡绑成“关键套件”一起备，别只单买通信卡。
- 水泥厂立磨主减速机：振动框架TDI甩4–20mA给老DCS，非它不可因为连续运行；建议停产预警下Last-time-buy 2件拆机+若还能订新锁1做Golden Sample。
真实案例：背景是西北某气电联产，#1燃机3500机架槽1插3500/22M 288055-01（主TDI），槽2空（原计划单TDI省成本）。某个启机过临界时RS485口共模打坏（柜内未单点接地），CONFIG闪黄，DCS振动趋势全断，运行慌想打闸。危机是库房冷备件为零（上年把TDI划C类“只管通信不跳车”），原厂新交期14周。紧急调货解决：翻区域备件群找到200公里外另一电厂刚退役拆机同288055-01，对方开车送过来，先确认框架保护卡OK绿（振动自身不跳），带电松槽1锁紧拔故障TDI（支持热插拔但通信瞬间断，运行切DCS到“通信故障”模式免误报警），插拆机件，上电CONFIG绿TX/RX闪，趋势回来没打闸。库存策略反思：回来把TDI提A类，设安全库存SS=1 per机架，强制槽1+槽2双TDI冗余（哪怕第二块只做通信备），Last-time-buy关窗前囤1新+1拆机；SOP加“柜内TDI 屏蔽层柜内单点接地，别两端接地拾共模”。
