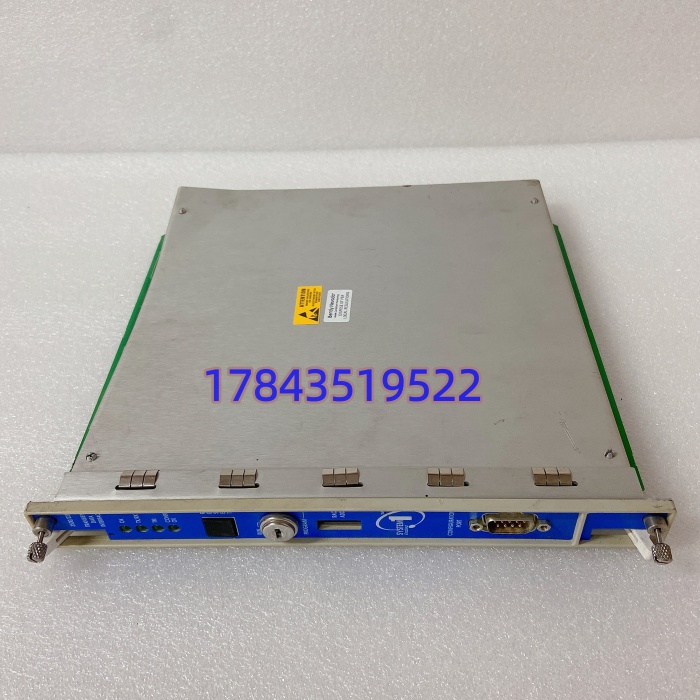

Bently Nevada 3500/22M 138607-01 | 瞬态数据接口模块（TDI）
Bently Nevada 3500/22M 138607-01 | 瞬态数据接口模块（TDI） - 图片 2

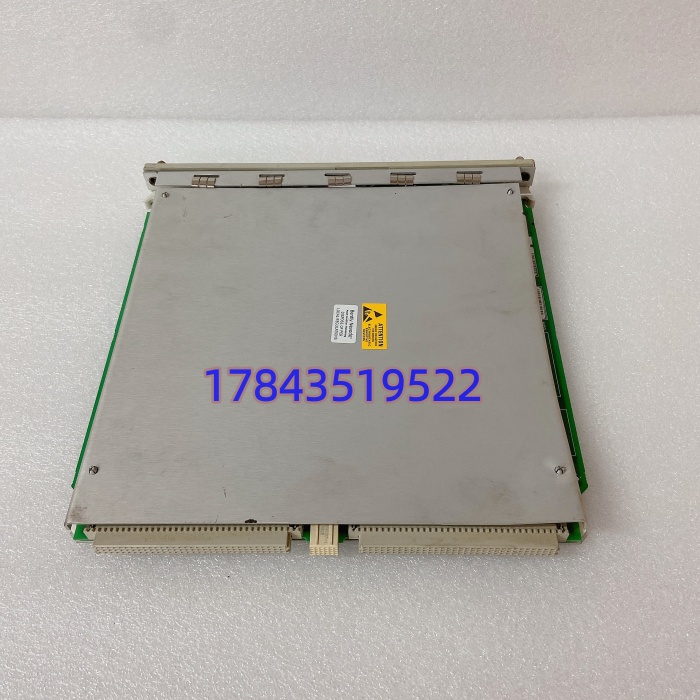

Bently Nevada 3500/22M 138607-01 | 瞬态数据接口模块（TDI） - 图片 3

Bently Nevada 3500/22M 138607-01 | 瞬态数据接口模块（TDI）

原价为：¥6,545.00。当前价格为：¥4,565.00。

  • 型号：3500/22M（部件号 138607-01）
  • 品牌：Bently Nevada（本特利，现属贝克休斯 Baker Hughes）
  • 系列：3500 机械保护与状态监测系统（M 系列 TDI 模块）
  • 核心功能：占 3500 机架 Slot 1 位置，把同机架所有监测器（轴振/瓦振/位移/转速）的稳态值和瞬态波形打包，经 10/100M 以太网甩给 System 1 做趋势分析和启停机诊断，本身不参与跳闸表决。
  • 产品类型：瞬态数据接口模块（Transient Data Interface，非监测卡、非继电器卡）
  • 关键规格：10/100 Base-TX 自适应；最多 48 通道波形并发；背板取电 10.5W；前面板 USB-B 调试口；0~65℃；半高卡（1/2 槽宽）
我要购买
分类： SKU： BENTLY 350022M 138607-01
获取报价/现货咨询
🛒 我要购买 ✉ 发送邮件询价
电话 17843519522
微信 17843519522
邮箱 sales@cqdcs.com
微信二维码
微信扫码

描述

产品详情

· 型号：3500/22M

· 品牌：Bently Nevada（Baker Hughes）

· 系列：3500 机械保护系统（M 系列 TDI）

规格参数

参数项 标称值 备注
产品定位 3500 机架 Slot 1 瞬态数据接口（TDI） 机架唯一，不可与其他卡互换槽位
部件号 138607-01 标准铜缆以太网版；138607-02 为光纤版
槽位要求 必须占 Slot 1（紧邻电源模块左侧） 插错槽机架不识别
数据能力 稳态值轮询 + 瞬态波形捕获（48 ch） 支持启停机 Trigger、报警前后记录
通信接口 10/100 Base-TX RJ45 + 前面板 USB-B 以太网跑 Bently 私有协议到 System 1
上位软件 System 1 v4.x/v5.x/v6.x（需匹配 TDI 固件） 新版 System 1 可能拒认老 FRN
背板总线 3500 专用高速监测数据总线 与 3500/42M/45M/50M 等监测卡交互
供电 3500 机架背板 +24VDC，典型 10.5W 不独立供电，依赖机架电源冗余
指示 OK / TX/RX / LINK / CONFIG LED CONFIG 亮=固件升级或配置模式
热插拔 支持（需 System 1 离线该节点） 运行中拔出会导致 System 1 短暂断连
环境 0~65℃，5-95% RH 无凝露，IP20 柜内 海拔 2000m 降额
机械 半高卡，约 12.5×24×22 cm（半槽宽） 与全高监测卡共用机架深度
状态 Bently 对 3500 平台长期服务但新项目推 3500/22M 后继固件收紧，MRO 拆机/New Surplus 为主 无同槽 Pin2Pin 继任（3500/20 是老 RIM，不具波形能力）

产品介绍

从维护者视角看，3500/22M 是那种”System 1 里看不到它、但它一死整个趋势分析全灰”的幕后件。在某个 600MW 机组大修后启动项目里碰过：冲转过临界时 System 1 没录到轴振波形，查下来是 22M 的 FRN 4.1 跟 System 1 v6.2 握手失败，CONFIG LED 常亮，但 3500 机架本身保护功能全在——跳闸逻辑走的是 3500/32M 继电器卡，跟 22M 无关。操作工以为数据断了没关系，结果启停机分析报告缺了最关键的过临界波形，甲方验收卡了两周。这种件不跳闸、不报警，但它的缺席会让整台机组的”体检报告”不完整。

严格来说，它只在 3500 机架 Slot 1 + 同代 M 系列监测卡 + System 1 版本匹配三位一体下是原配；老 3500/20 RIM 虽然也能占 Slot 1，但没有瞬态波形捕获能力，System 1 会报”TDI not found”。TCO 上单件 MRO 价 8000-18000 块（看 FRN 新旧），但它能让一套在网 3500 TSI 系统继续输出完整的启停机诊断数据而不必做整体 3500→System 1 直连架构改造——后者牵涉到每个机柜的通信拓扑重做，单台机组报价常破四十万。备 1 件同 FRN 冷备，是老 TSI 机柜最该锁的通信件。



应用场景与库存策略

TDI 最阴的失效是”静默死”——LINK 灯灭或 CONFIG 常亮，System 1 断连但 3500 保护全在，巡检人员容易忽略，直到下次启机才发现没录波形。采购上 Bently 虽服务但新件交期 8-14 周，MRO 拆机件怕的是 EEPROM 里机架 I/O 映射表丢失或 FRN 过老不被新版 System 1 认。

  • 火电/核电汽轮发电机组 TSI：3500/22M 跑轴振/瓦振/胀差波形上传 → 非它不可因 System 1 启停机分析报告依赖 TDI 瞬态数据 → 建议每机架备 1 件同 FRN 冷备（A 类，波形缺失=验收受阻）。
  • 压缩机/鼓风机机组监测：3500 机架配 22M 上送 CMS → 非它不可因老 System 1 只认 22M 私有协议 → 建议 Last-time-buy 按现网机架数 30% 囤，FRN 拍照归档。
  • 新建项目：Bently 主推 3500/22M 但新版固件收紧，或走 3500/20 + 第三方 CMS → 采购阶段确认 System 1 版本再定 FRN。
  • 改造陷阱：有人拿 3500/20 RIM 当”同槽替身” → 物理位置对但无波形捕获，System 1 报 TDI missing → 运行装置只做 3500/22M 同 FRN 备件；真要降级走 3500/20 需同步改 System 1 配置，别现场硬换。
  • 无人值守站：TSI 数据断了远程看不到趋势 → 安全库存 = 1 件 Buffer 现场锁柜，固件与现网一致。

真实案例：2022 年西北某 660MW 超临界机组，大修后首次冲转。3500 机架（Slot 1=3500/22M FRN 4.1）保护功能正常，但 System 1 v6.2 无法建立 TDI 会话，CONFIG LED 常亮。维保翻 Bently 兼容性矩阵发现 FRN 4.1 不被 v6.2 原生支持，需升 22M 固件到 5.x。库房零库存，西安 MRO 调同 FRN 4.1 拆机件 36 小时到，先换上保启动，后在线升级固件到 5.3 才跟 System 1 握手成功。事后把 22M 提 A 类，按每台机组 TSI 机架锁 1 件同 FRN 冷备+季度核对 System 1 兼容性矩阵。那次若等原厂 12 周新件或贸然升固件导致机架异常，启机推迟一天边际损失约 50 万，一件备件不到 1.2 万。
