产品详情

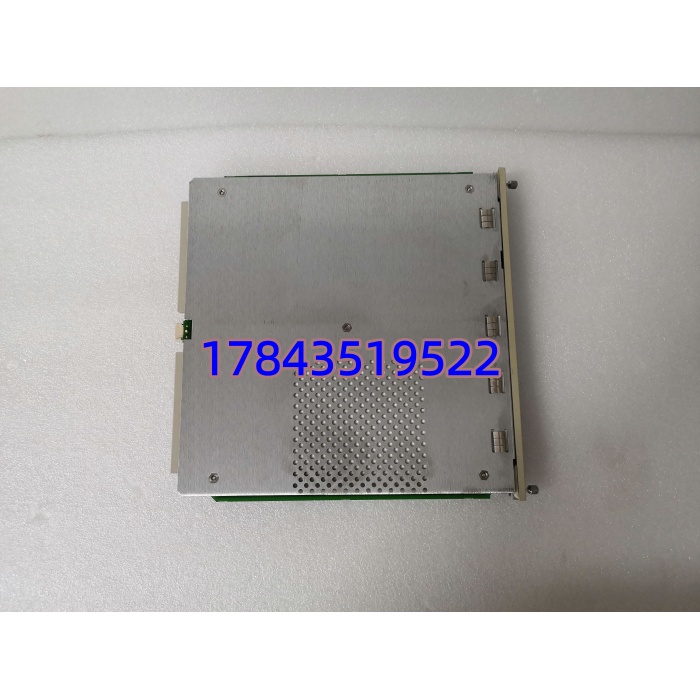

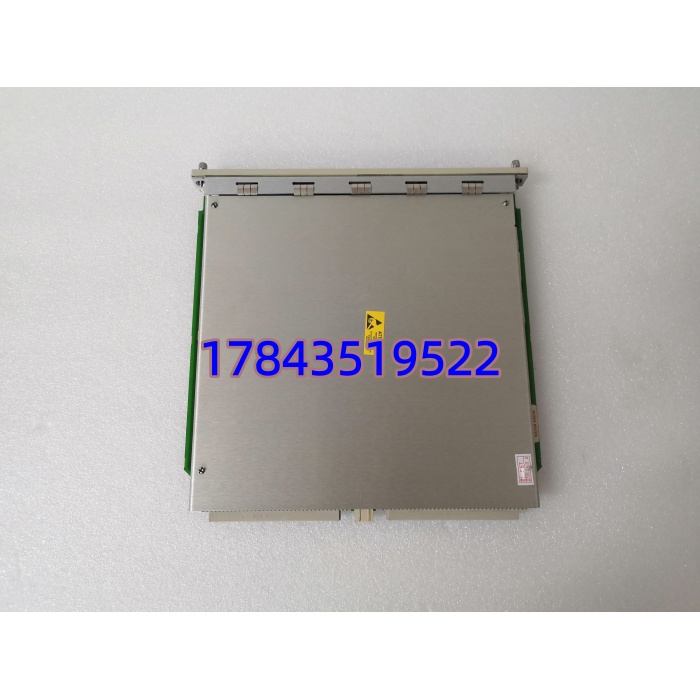

· 型号：3500/22M（Part No. 138607-01）
· 品牌：Bently Nevada（Baker Hughes）
· 系列：3500 Series — Transient Data Interface Module (TDI)，取代 3500/20 RIM
规格参数
- 模块类型：Transient Data Interface (TDI)，集成 RIM 机架接口功能 + 动态数据采集
- 安装位置：3500 机架 Slot 1（紧邻电源模块左侧/右侧依机柜方向，与 RIM 互斥，每机架仅装一块）
- 供电方式：由 3500 机架背板 +24V DC 供电，典型功耗 ≈10.5 W
- 以太网接口：通过后置 I/O 模块插接——146031-01（10/100Base-TX RJ45）或 146031-02（100Base-FX 光纤 MT-RJ），本卡自身无网口
- 前面板接口：1× USB-B（用于笔记本直连配置/下载波形）、1× RS-232 DB9（配置/诊断）
- 背板总线：与同机架所有监测模块（3500/40M、42M、53M 等）通信读取稳态值及瞬态波形
- 动态数据采集：最多支持 48 路动态通道（取决于 Channel Enable Disk 授权），波形采样率可选 12.8/25.6/51.2/102.4 kHz
- 键相输入：支持 4 路 Keyphasor® 信号（经监测卡送入，TDI 用于阶比分析与启停机数据采集）
- 启停机数据：支持 Coastdown / Startup 数据记录（512 采样点/转 × 最多 4 转），含报警前后波形缓冲
- 通信协议：Bently Nevada Proprietary Protocol（System 1）、Modbus TCP/RTU（经网关或直接需确认固件版本），BN Host TCP/IP
- 状态指示：OK（绿=正常）、TX/RX（通信活动）、Config OK、Trip Multiply（若有）、Alarm/Event LED
- 工作环境：-30 ~ +65°C，5~95% RH 无凝露
- 认证：CE / cULus / 符合 API 670 标准（系统级），部分版本可选 ATEX Zone 2
- 尺寸（模块本体）：约 241.3×24.4×241.8 mm（全高半宽插卡），重 ≈0.91 kg
- 停产状态：3500/22M 系列逐步被 3500/22M 新版或 3500/94 替代，138607-01 为常用标准 TDI 无光口版，市面多为 NOS/测好拆机
产品介绍
3500/22M 138607-01 是 Bently Nevada 3500 保护监测系统的”网关+黑匣子”，插在机架最左边 Slot 1。它替代老款 3500/20 RIM，除了承担机架配置下载、报警中继、Modbus 映射外，最大的价值是持续抓取各监测卡的瞬态波形——特别是机组启停机越过临界转速时，能记录轴振瀑布图和键相同步数据供 System 1 做 Bode/极坐标分析。它本身不参与跳闸逻辑，拔掉不影响机组保护，但没了它就看不到波形也无法远程组态。
有一点要注意：138607-01 本体不含网口，必须配对应的后置 I/O 通讯模块（通常 146031-01 以太网或 146031-02 光纤），买的时候容易漏掉。我在现场遇过新到的 TDI 插上进不去 System 1，折腾半小时才发现前任用的光纤 I/O 模块跟新卡不匹配——核对原柜内 I/O 模块型号再下单。
应用场景与行业案例
痛点切入
汽机跳闸后工艺问”启机时哪阶临界转速振动突增？”，3500 监测卡只存报警值没有波形——没有 TDI 模块或 TDI 故障无法追溯瞬态数据，只能盲猜。老装置 TDI 被雷打坏或 EEPROM 老化导致 Config Lost，System 1 连不上，必须快速换件恢复组态下载通道。
典型场景
- 燃煤/燃气电厂 300MW+ 汽轮发电机组 — 3500/42M 轴振 + 3500/50 转速，TDI 采集启停机波形上传 System 1 做趋向分析与 ISO 诊断。
- 炼化催化裂化主风机 / 空分离心压缩机 — API 670 合规要求保留瞬态记录，TDI 是唯一能做高采样率波形缓冲的 3500 组件。
- 海上平台燃机撬块 — 通过光纤 I/O 模块(146031-02)将 TDI 数据穿海缆至中控，抗变频器 EMI。
- 水泥/冶金大型风机组 — 利用 Modbus TCP 将 3500 稳态报警值送入厂级 DCS 做集中监视，TDI 兼做协议转换桥。
真实案例
华东某化工厂硝酸装置空压机，大修后 System 1 无法连接 3500 机架，提示”Frame Communication Failure”。查电源、背板 OK，Slot1 的 3500/22M LED 显示 Config Error（EEPROM 配置丢失，怀疑柜内 UPS 切换瞬间写坏）。原厂新订交期 5 周，连夜调一块测好库存 138607-01 过去，插上→用 3500 Config Software 从备份 .cfg 文件重刷→重启机架→System 1 在线读取全部通道。老师傅说以后每年预防性备份一次 .cfg 到 U 盘放工具柜，别等坏了再翻邮件找。
