产品详情
· 型号：3500/15（Bently Nevada 3500 Power Supply Module）
· 部件号：127610-01（Std Input Range），127610-02（Extended HV DC/AC 版——购前核对现装机）
· 品牌：Bently Nevada（Baker Hughes）
· 系列：3500 Series Machinery Protection System — Power Supply Module for Main / Expansion Rack

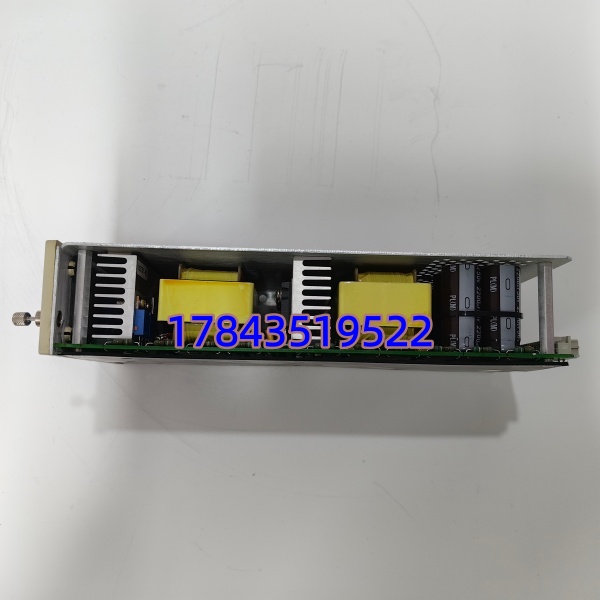

3500-15 127610-01
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | 3500/15 Power Supply Module |
| 订单/部件号 | 127610-01（Standard：88–132/176–264 VAC 或 90–250 VDC 宽范围） 127610-02（High Voltage / Extended Range 版，部分含 380VAC 单相——以现装机为准） |
| 所属系统 | Bently Nevada 3500 Machinery Protection & Condition Monitoring System |
| 模块类型 | 3500 Frame Power Supply — 插框架 Slot 1（左起首槽），最大两模块做冗余 |
| 输入电压 | 88–132 VAC @ 47–63Hz / 176–264 VAC @ 47–63Hz 自动切换 + 90–250 VDC（127610-01 Std），127610-02 依版本支持更高 DC 范围 |
| 输入电流 | < 3.5 A @ 115VAC / < 2 A @ 230VAC（满载） |
| 输出 — 逻辑 | +5 VDC @ 连续 12 A（60W），给框架背板及所有 I/O 模块逻辑供电 |
| 输出 — 传感器 | +24 VDC 传感器激励经 Sense 线路调整（供接近探头前置器参考电压） |
| 总功率 | ≈75 W 典型（满载依框架槽位模块总耗电而定，3500/15 设计余量覆盖满配 14 槽 I/O） |
| 冗余支持 | 双 3500/15 模块(N+1) 并联运行，内置 ORing 二极管无缝切换，负载均流 |
| 保护功能 | 过流/过压/短路/过温关断自恢复；输入 fuse 可更换（部分版本） |
| 诊断 | 前面板 PWR / ALM / TEST LED；通过 3500 Rack Configuration Software 读 PS Health / Voltage |
| 热插拔 | 支持在线插拔更换（更换时确认另一模块承载余量 OK） |
| 涂层 | 常见带 Conformal Coating G3（石化/海工现场） |
| 工作环境 | 0～+65℃（运行），-40～+85℃（存储），5～95% RH 非凝露 |
| 认证 | CSA/NRTL、CE、ATEX/IECEx Zone 2（经本安栅连接本安传感器时）、ABS（船检） |
| 物理 | 插 3500 框架专用 PS 槽（通常框架两端各 1 槽），带提手及锁紧销，与 3300 系列电源不兼容 |

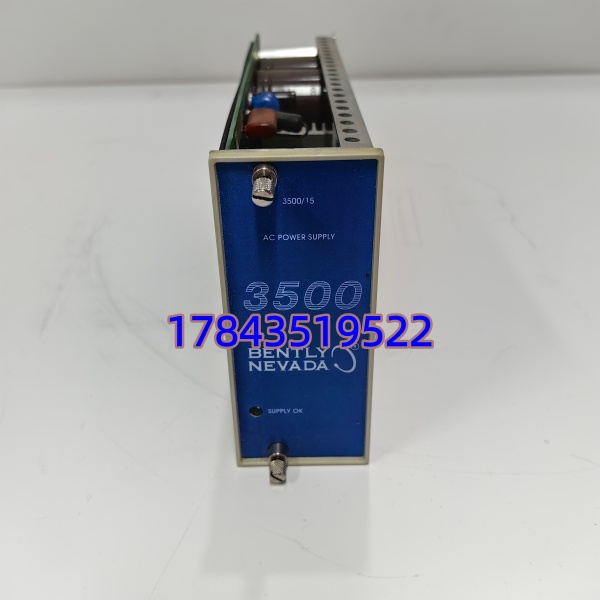

3500-15 127610-01
产品介绍
在汽机保护柜碰过——单电源模块老化电容致 5V 输出漂低触发 3500 框架”Power Supply Degraded”报警，冗余对另一块正常扛住未失电。（严格来说 3500 框架允许 Simplex 单电源运行但 API 670 推荐 N+1 冗余。）3500/15 是 3500 机械保护系统的”心脏”，振动/轴位移/偏心/瓦温所有卡件全靠它喂电——它挂了整框架所有趋近探头、加速度计数据变”????”，TSI 保护可能拒动或误动（依 SIL 组态 Fail-Safe 设定）。这模块无程序、无配置，EEPROM 只存序列号和校准常数，New Surplus 存放 10 年再上机基本无风险（注意电解电容长期搁置建议到货空载上电查 5V±2%）。
库存经理说两句：电源模块电解电容 10～12 年老化率高于是 I/O 卡，原厂随 3500 系列成熟期部分地区 LTB，交期 8～20 周。TSI 是旋转机械第一道保护——建议按 A 类关键件：每套 3500 框架按 N+1 冗余配置外，全厂同类再集中留 1 件 Buffer Stock，并核对是 127610-01 还是 -02（输入电压范围不同不可盲目混买）。
应用场景与库存策略
3500 框架双 PS 中一块故障 → 另一块 100% 承载报警继续运行；若 Simplex 供电（单模块）或冗余对相继故障 → 整框架 TSI 数据丢失 → 可能触发 Machinery Trip（依组态）或至少失去振动/轴位移监视——直接影响汽机启停安全决策。
典型场景与备货建议：
- 火电/核电/石化—3500 TSI 主框架（Main Rack + Exp Rack）：通常每框架配 2×3500/15 做 1:1 冗余，建议全厂按同类框架留 1 件集中冷备（全厂合并，确认是 127610-01 或 -02 与现装机一致），存原盒防静电袋，每 2 年目视查电容及上电空载测 5V。
- 独立撬装机组（单框架 Simplex 供电）：强烈建议升 N+1 即至少装 2 块做冗余并另备 1 件冷备——Simplex 供电无冗余保护。
- LTB 评估：确认 BH/BN PCN Phase-out 后按”已装机 PS 模块总数 × 延寿年限(年) ÷ MTBF(≈18 万小时) × 1.5″，中型厂 1～2 片够用，超期服役加量。
- 版本核查：127610-01（Std）vs 127610-02（HV Extend）——核对现装机丝印避免买错，物理可互插但输入范围不适配厂用电可能欠压锁定。
真实案例：沿海某 F 级联合循环 2017 年 #1 机 3500 TSI 主架 A 侧 3500/15（服役 15 年）电容鼓包致输出欠压锁定，B 侧冗余正常——但仍触发”PS A Fail”报警令运行不安。库房无冷备等 BH 调货 19 天（含通关）。期间单电源运行，安全评审要求限负荷。到货更换后用 3500 Rack Config Software 读 Health OK。事后全厂 3 个 3500 框架锁定 1 块 127610-01 新余料。教训直白：TSI 电源像 DCS PDM——单点故障影响整框架，按 N+1 装+集中冷备是 API 670 隐含要求。
