描述
产品详情

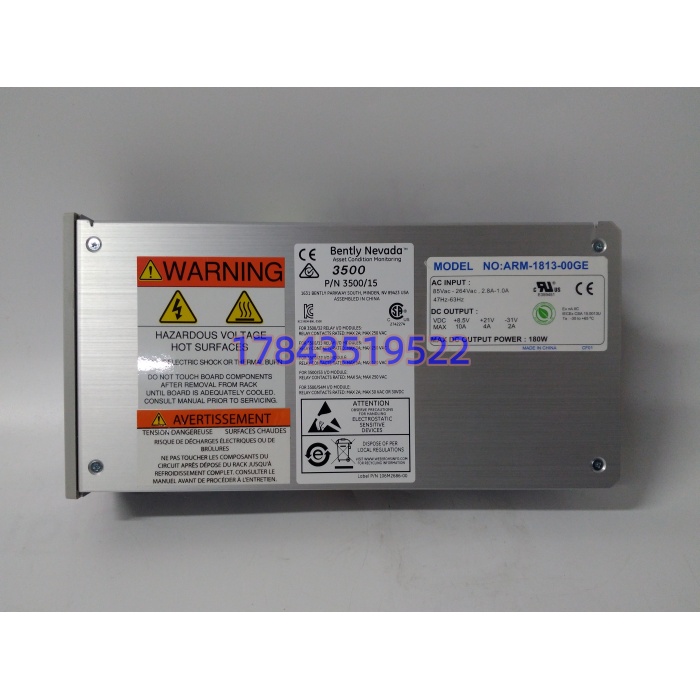

· 型号：3500/15（市场简写 350015）
· 品牌：Bently Nevada
· 系列：3500 机组保护系统（API 670 框架）
规格参数
| 参数项 | 3500/15（127610-01+125840-01）值 |
|---|---|
| 产品定位 | 3500/05 机架专用半高电源模块 |
| 输入电压 | 175-264 VAC（高压 AC 款，适配 220V 工业市电） |
| 输入频率 | 47-63 Hz（标称 50/60） |
| 额定输入电流 | 2 A @ 220 VAC |
| 输出形式 | 多路稳压直流母线，供机架背板 |
| 满载输出能力 | 可驱动完整 14 槽 3500 机架（监测卡+通信卡满配） |
| 功耗/发热 | 无风扇自然对流，典型 30-40 W 自耗 |
| 安装槽位 | 机架最左电源专用槽，下主上备，支持热插拔 |
| 保护 | 过压/过流/短路闭锁，故障清除自恢复 |
| 工作温度 | 0…+60℃（IEC 60068-2 温循） |
| 存储温度 | -40…+85℃ |
| 湿度 | 5-95% RH 无凝露 |
| 尺寸/重量 | 120.7×50.8×251.5 mm / 约 1.39 kg |
| 认证 | CE / UL / CSA / Class 1 Zone 2（视铭牌） |

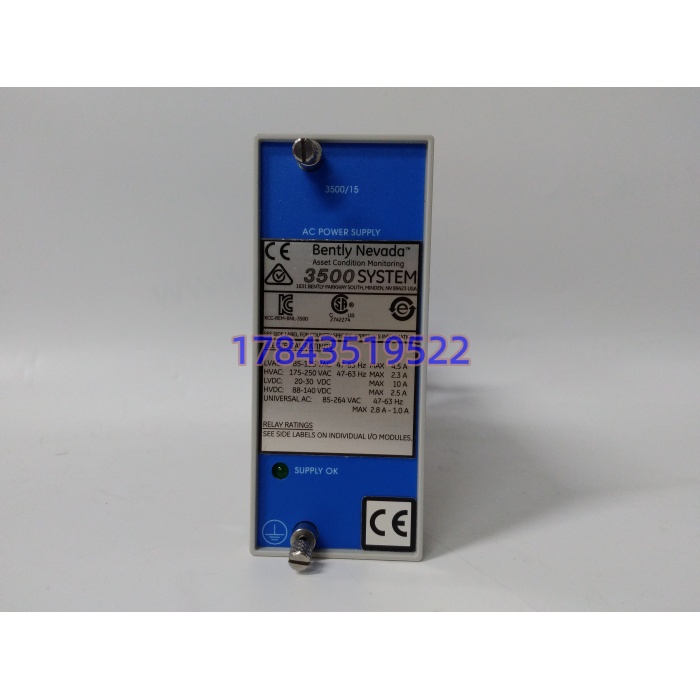

| 指示 | 面板 SUPPLY OK 绿 LED，常亮=正常，灭/闪=故障 |
产品介绍
从核心数据驱动切：3500 系统里 3500/15 是唯一不允许“假冗余”的件——振动卡 3500/42M 红了还能单点监测，但电源红了整机架黑屏，API 670 保护直接失效。现场实测发现，不少老厂把 3500/15 当普通开关电源对待，单电源运行三年不点检，等到备件库龄过期、原厂交期 20 周往上，才在停机检修季抓瞎。
这块电源模块本身电路不复杂，复杂的是它在 BN 供应链里的位置：127610-01 主体早被 106M1079-01 通用 AC 版逐步替掉，但老机架固件认件号不匹配会报“Unsupported PSU”，严格来说它只在 3500/05 机架固件 Rxx 以上支持热插拔诊断，老 D 版机架热拔会丢 2 秒背板通讯。TCO 口径里，单块二手 127610-01 常年在 4-8k 人民币晃，但燃机或压缩机因电源掉电误跳一次，损失按小时六位数计。BN 现已归 Baker Hughes 长周期管理，新项目多推 3500/15-05 通用型，存量老机架才是 127610-01 的主战场。
应用场景与库存策略
停机损失视角：3500 柜若单电源运行，厂区电压瞬跌或防雷器动作就能让 SUPPLY OK 灭灯，汽轮机 EHC 保护若耦合 3500 接点，会直接走停机回路——不是“监测失效”，是“保护误动”。
典型场景与备货建议：
- 燃气轮机轴振/轴位移保护（9FA、6B、GT13E2）：3500/05 双电源槽 → 非它不可（第三方电源尺寸不对、背板握手协议不认） → 建议现场冷备 1 件 127610-01+125840-01 整套，A 类管理。
- 自备电厂汽机本体监测：单机架单电源老旧配置 → 建议先改双电源冗余再谈备货，至少备 1 件。
- 炼化压缩机群（多柜并列）：同集团 ≥4 柜 → 走 Last-time-buy 按柜数×0.5 向上取整囤，别分散买。
- 海外 EPC 运维包：供应商 VMI 代管 2 套，释放中方库存资金。
- 腐蚀环境（海上平台）：选 Class 1 Zone 2 铭牌批次，普通件别上平台，备 1 件授权翻新。
真实案例：2021 年华东某热电，#3 机 3500 柜下单电源运行（另一槽空着省成本），雷雨夜厂区 6 kV 侧电压跌落，3500/15 输入保险瞬时断开后自恢复，但机架重启 40 秒，恰逢操作员切负荷，轴振趋势断层被甲方审计揪出“保护盲区 40 秒”。事后该厂把 3500/15 提级，单柜补 1 件电源做冗余，区域库再备 1 件 127610-01，并把“电源槽空置”写进停机检修必查项。这笔改造成本不到一次误跳罚产的零头。
