产品详情

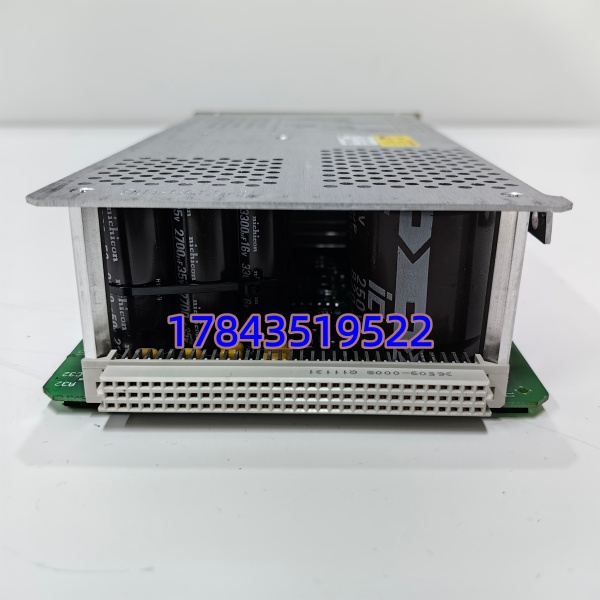

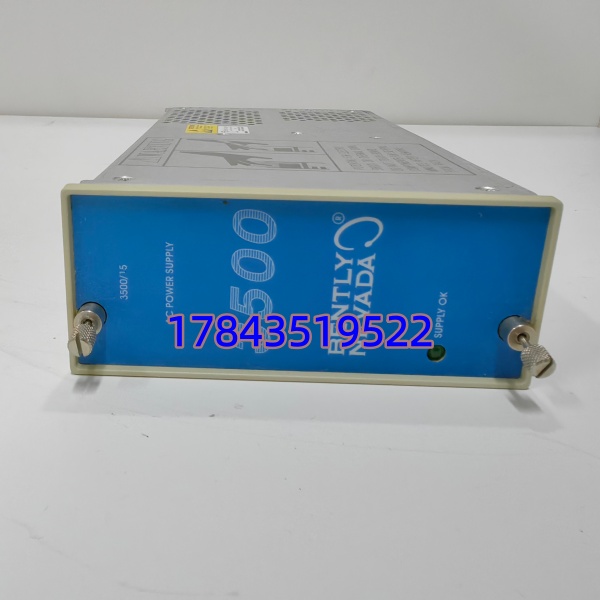

· 型号：3500-15（Bently Nevada P/N 127610-01，常见配置 3500-15-05-00-00 = High Voltage AC/DC, No Modem, No Relay, English Panel）
· 品牌：Bently Nevada / Baker Hughes
· 系列：3500 Series Machinery Protection System — Power Supply / Host Interface Module (PS + HIM)
3500-15 127610-01
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | 3500-15（Bently Nevada Assy No. 127610-01，对应Config Code 3500-15-05-00-00 或同系变体） |
| 产品类型 | 3500 Frame Power Supply Module with Host Interface (USB + RS-232) — occupies Slot 1 |
| 适用系统 | Bently Nevada 3500 Series (3500/22M TDI、3500/42M、3500/53 etc. 全兼容) |
| 输入电压选项(典型) | High Voltage版：88–132 VAC (47–63Hz) / 176–264 VAC (47–63Hz) 或 20.4–30 VDC（自动切换范围依Option Code） |
| 输入电流(典型) | ＜1.5A @230VAC（满载框架），＜3A @115VAC |
| 框架输出电压 | +5 VDC @ 12A max（总框架供电）、+12 VDC / -12 VDC（给模拟I/O参考），总功率典型 60–90W |
| 主机接口 | 前置 USB Type-B（与3500 Rack Config Software v.X 通信）+ 后置 DB9 RS-232（Legacy PC） |
| 前面板指示 | PWR（绿=OK/输正常）、FLT（红=内部故障）、Host Active LED |
| 安装位置 | 3500框架最左侧 Slot 1（全高或Half-Height设计依Rev.——3500-15为Full-Slot占用但允许右侧半高模块共存于同Slot组） |
| 热插拔 | 不支持——更换需切断框架总电源，插好后重新上电框架自举（约10–20s） |
| 工作温度 | 0～+65℃（柜内），存储 -40～+85℃ |
| 相对湿度 | 5%～95% 非凝露 |
| 电磁兼容 | 符合 IEC 61326-1 Industrial EM Environment |
| 认证 | UL / cUL / CE / ABS（部分Marine Approval） |
| 配套件 | 3500框架机箱、I/O模块(如3500/42M)、3500/22M TDI(瞬态数据接口，Slot 2常见)、Config Cable(USB A-B) |
| 物理尺寸(约) | 标准3500模块 266×30×160 mm (H×W×D, 1 Slot wide) |
| 重量(约) | 0.5～0.7 kg |
| 替代关系 | 早期3500-01(旧电源无Host I/F)被3500-15取代；3500-15不能替3500/22M(TDI)——二者功能不同 |
3500-15 127610-01
产品介绍
3500框架全沉默 except 这模块——它既是整个框架的能量来源也是你连笔记本做组态/查看Gap的那扇门。现场碰过老装置早期装的3500-01电源无USB口只RS-232，新笔记本没COM口还得找USB-RS232转接线折腾；换成3500-15(127610-01)后直接USB连笔记本跑Rack Config Software，方便太多。失效模式多是内部开关电源电容老化致框架反复重启或PWR灯闪红——某化肥厂CO2压缩机3500框架运行第12年雨季出现上电延迟过长最终不启动，量输入电压正常查为3500-15内部DC/DC模块失效，换件即好。
从库存看它属A类关键件（框架无电=全部振动/轴位移/慢变通道掉线，保护系统全瘫），通常每框架一块无冗余。Bently Nevada 3500-15仍在产但交期偶波动(4～10周)，建议按3500框架总数备至少1件冷备(A类)，多框架装置(≥3台同配)可按10～20%补；确认备件Input Option与现场供电制式一致(国内多220VAC宽压版)。别忘备份3500 .rck配置文件——换电源后框架重上电自动识别所有模块无需重下配置(NVRAM在I/O/TDI模块内)，但建议Verify。
应用场景与库存策略
3500-15用于所有Bently Nevada 3500框架——汽机/压缩机/泵组轴振(X/Y)、轴位移、键相、壳体膨胀、慢变温度等全部经它取电，Slot1无电=保护系统全失。
- 火电/石化/LNG—汽机/压缩机3500机械保护框架(轴振/位移/慢变)：非它不可(SIS外独立保护) → 建议按框架数备1件冷备(A类)，确认Input Voltage Option与现场UPS输出匹配(多数为高压宽压AC/DC版)；春秋检记录框架上电自举时间作基线。
- 小机组/水泵—单3500框架非安全级监测：故障仅丢状态监测不影响跳车 → 可不专设备件但确认渠道48h急调，全厂最低保1块。
- 老框架配3500-01(无USB)想升级：可直接升3500-15同Slot位置——注意早期框架背板Rev.需≥x.x(大多兼容)，升级后可用USB口做组态更方便。
- 配套提示：3500/22M TDI(瞬态数据接口，Slot2常见)、框架后盖密封垫、USB A-B配置线缆也建议列入PM耗材；框架供电回路前端建议加装UPS/防雷防浪涌专路。
真实案例：南方某炼化重整装置循环氢压缩机配Bently 3500框架(3500-15+3500/42M+3500/22M)，运行第10年大检修停电后送电框架反复Attempt→Fault→Restart循环，PWR LED闪红。量UPS输出端230VAC正常，断开所有I/O模块只剩3500-15上电仍不稳确认电源模块老化。原厂交期报6周，幸现场按早期建议留了一块3500-15(同127610-01高压版)冷备，断电拆旧→装新→上电框架自举约15s各模块依次Online→Verify Gap/Status OK。事后把3500-15正式列入A类一框一备并追加要求：每次大检修做框架上电自举时长记录比对老化趋势。
