产品详情

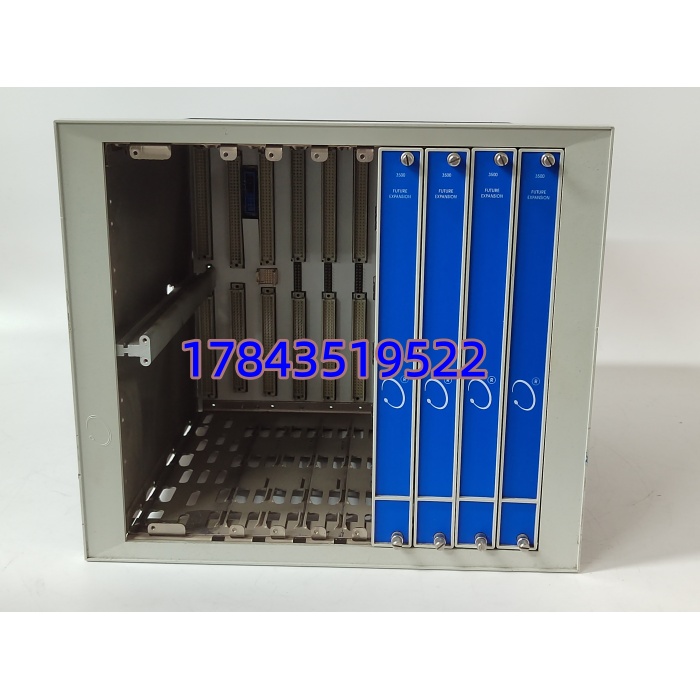

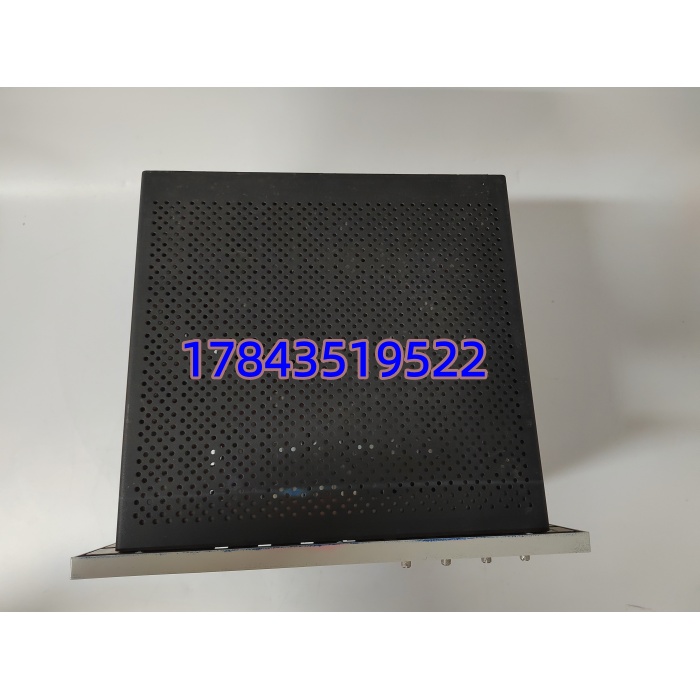

· 型号：3500/05-02-04-00-00-00（即3500/05 Mini Rack, 7-slot, Panel Mount, Std Approval）
· 品牌：Bently Nevada（Baker Hughes）
· 系列：3500 Series Machinery Protection System — System Rack (Mini)
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品全称 | Bently Nevada 3500/05 System Rack — Mini (Panel Mount) |
| 完整型号代码 | 3500/05-02-04-00-00-00（02=12″ Mini 7槽；04=面板安装后出线；00/00/00=标准认证无特殊涂层） |
| 框架形式 | 12英寸迷你型(Mini-Rack)，7个可用模块插槽（Slot 1/2预留电源，其余配监测/I/O模块） |

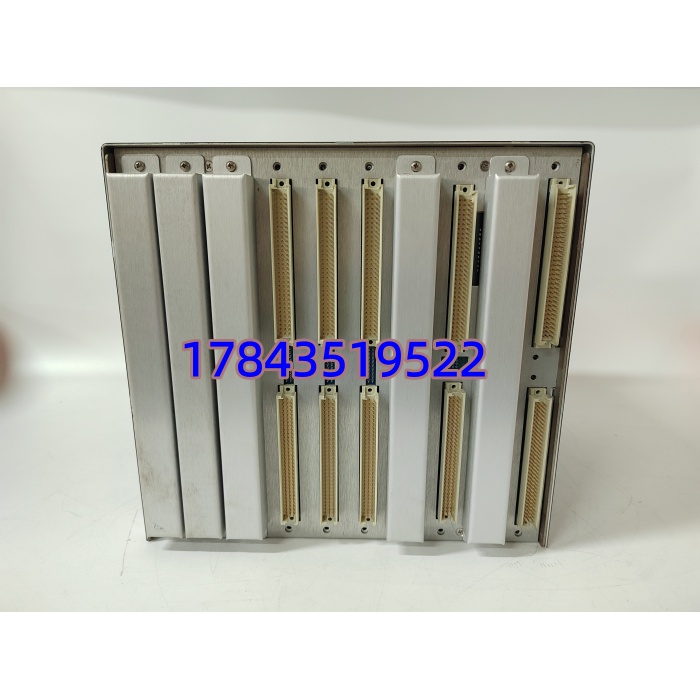

| 安装方式 | 面板安装(Panel Mount)，矩形开孔嵌入，附带夹持扣，I/O及电源接线由机架背面引出 |
| 背板供电输出 | +5 Vdc @ 30 A（主），+12 Vdc @ 4 A，-12 Vdc @ 1 A，全隔离 |
| 电源模块兼容 | 支持1或2块3500/15电源模块（AC 85–264V 或 DC 88–300V宽范围，热插拔冗余） |
| 背板数据总线 | 并行定时/数据总线，模块间同步Keyphasor信号偏差＜50ns，采样率51.2k samples/s/槽 |
| 通信扩展能力 | 配置3500/20 RIM或3500/22M TDI后可支持Ethernet、Modbus RTU(RS-485)、与System 1软件互联 |
| 环境工作温度 | 0℃ ~ +60℃（存储 -40℃ ~ +85℃） |
| 相对湿度 | 5% ~ 95% RH 非冷凝 |
| 抗震/抗冲击 | 5g @10–500Hz振动；30g 11ms半正弦冲击（IEC 60068） |
| 接地/隔离耐压 | 模块对地500Vdc隔离，通道对地1500Vdc，机架须接Plant Earth Bus |
| 物理尺寸(约) | 305mm(12″)×178mm(7U高)×深约265mm（不含门），面板开孔参见图纸146933-01 |
| 重量(空架) | ≈6.5 kg（含导轨及背板） |
| 标准与认证 | 设计符合API 670第5版机械保护系统要求；具CE/UL通用工业认证（本编码无ATEX选项） |
| 可扩展附件 | 半高模块适配器125388-01、空白面板130944-01、19英寸机架安装适配器144863-01等 |
产品介绍
现场实测发现不少新建机组盲目用19英寸全尺寸14槽机架装区区3个振动模块，结果柜内浪费半米空间还多出无用的空槽电磁干扰隐患；反过来老厂改造时Mini-Rack(12英寸7槽)才是主流——3500/05-02-04-00-00-00就是Bently Nevada专门为紧凑控制盘面板开孔安装的Mini版本，背后走线，正面只露模块面板，符合多数老式TSI盘位尺寸。它本质上是个带精密稳压背板和同步时序总线的金属机箱，所有3500监测卡(3500/42M轴振、3500/50转速、3500/32继电器等)靠它取电和互相同步键相信号，脱离它整台TSI系统就是一堆散板子。
从供应链角度看这机架本体极少坏（基本是机械结构+背板铜箔），但它属于”一次性采购、长期绑定”——一旦原盘位变形或背板氧化接触不良导致全线模块通信掉线，你就面临整套TSI重建。好消息是原厂3500系列仍在Active Support（非完全停产），全新Mini Rack还能订但交期波动大(6~14周)；坏消息是部分老项目指定带Conduit Entry或Hazardous Area认证的变体已逐步Mature，市面多为全新库存或NOS。建议把它列为B类备件（非A类因不易损），但若贵司多台机组共用同型Mini-Rack且机柜空间受限，不妨留1台做Buffer Stock——机架这种东西等你真正需要时，等原厂交期就是在赌不停机。
应用场景与库存策略
3500机架若背板氧化导致模块无法识别，现象和”所有卡件同时故障”一模一样，而电厂大修窗口外临时拆盘换机架涉及打孔、重新校线，少说耽误4~8小时——对连续工艺装置而言这就是百万级非计划停机风险。
- 火力/燃机电厂 — 汽轮机/给水泵TSI振动监测盘｜非它不可因API 670要求独立TSI系统且Mini-Rack匹配原盘位｜建议：同型多台机组可共享1台冷备，单独密封存放，每3年做一次模块插拔通断抽检
- 炼油/乙烯装置 — 离心压缩机组轴振/胀差保护｜非它不可因3500背板时序同步为Bently私有协议无可替代｜建议：按ABC分类B类管理，Min=0/Max=1(多机组共享)，关注原厂EOL公告
- 水电/核电辅机 — 主变冷却风机或循泵大电机状态监测小型盘｜非它不可因Mini-Rack节省盘柜空间｜建议：若无冗余盘可酌情不备整机，但确认背板EEPROM序列号与配置文件备份
- 海上平台/老厂改造 — 需面板开孔安装且后出线防溅｜非它不可因04代码=面板安装后出线，换成机架式(代码01/02)需改盘体｜建议：Last-time-buy时同步确认是否需带ATEX后缀(-01)，勿混用
真实案例：南方某自备电厂#1机TSI盘运行第14年，大修期间做卫生吹尘后3500/42M轴振卡全部报”Communication Loss”。维护人员轮流换了三张卡无效，以为是TDI模块挂了，折腾6小时。最后拆下机架后发现背板插槽簧片氧化发黑（沿海高湿环境），临时跨接点接触恢复正常，连夜从贸易商调一台3500/05-02-04-00-00-00换掉旧架才交付——教训是：TSI全通道丢通信先查机架背板，别光怀疑卡件；且Mini Rack这种”不会坏的东西”也该在重大改造预算里预留一台周转金。
