产品详情

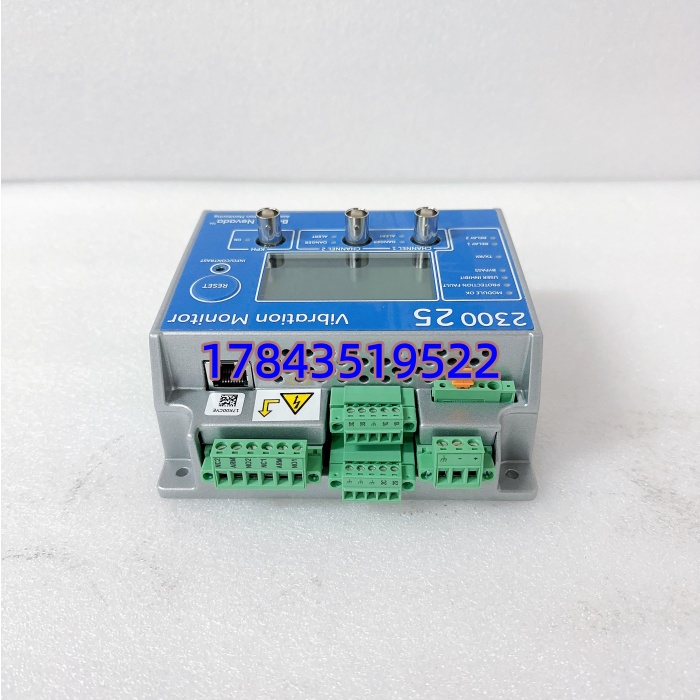

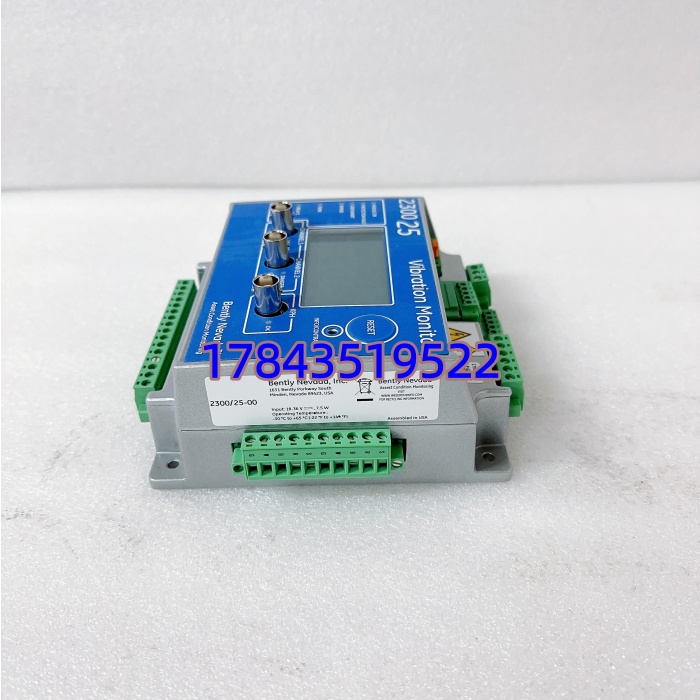

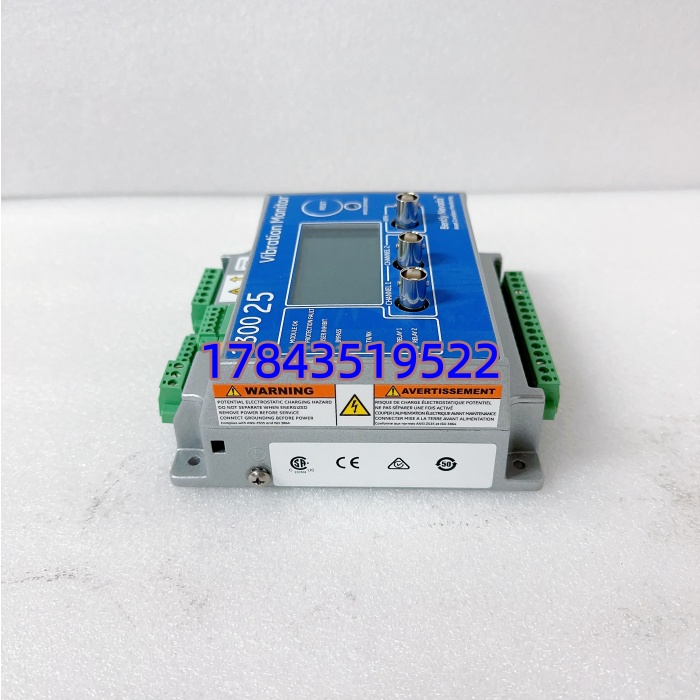

· 型号：2300/25-00（订货号常简写为 230025-00）
· 品牌：Bently Nevada / Baker Hughes
· 系列：2300 Series Dual Channel Vibration Monitor
技术参数
| 项目 | 规格值 |
|---|---|
| 产品型号 | 2300/25-00（Bently Nevada P/N，市面单据写作 230025-00） |
| 监测器类型 | 双通道独立振动监测仪，含 1 路独立转速/键相参考输入 |
| 输入通道 | 2× IEPE 加速度计 / Velomitor 速度传感器 / 3300 XL 电涡流位移探头；1× Keyphasor 转速/键相输入 |
| 测量量 | 加速度(pk/rms)、速度(pk/rms)、位移(pp/rms)，依传感器与组态选择 |
| 频率响应 | 典型 0.7 Hz～10 kHz（±3 dB，受滤波设置影响） |
| 报警设定 | 2 级可编程（Alert / Danger），独立延时、锁定/非锁定模式可选 |
| 继电器输出 | 2× Form C 可编程干接点（典型 6 A @ 250 V AC / 24 V DC） |
| 模拟输出 | 隔离 4–20 mA DC（与测量值成比例），BNC 缓冲传感器原始信号 ×3 |
| 通信接口 | 10/100 Base-T Ethernet — Modbus TCP；Trendmaster SPA（兼容 System 1） |
| 供电电压 | 标称 -24 V DC（允许 18～36 V DC），功耗 ≤ 7.5 W |
| 组态软件 | Bently Nevada Monitor Configuration Software (BNMC)，通过 Ethernet 或 RS-232 |
| 前面板显示 | LCD + 多色 LED（运行/报警/故障） |
| 安装方式 | 1/4 DIN 面板开孔安装 或 DIN 导轨安装（配适配器） |
| 工作温度 | -30 ℃ ～ +65 ℃ |
| 存储温度 | -40 ℃ ～ +85 ℃ |
| 相对湿度 | 5%～95% RH，无冷凝 |
| 防护等级 | 前面板 IP54（机箱内部 IP20），依安装方式 |
| 符合标准 | 参考 API 670、CE / CSA / UL（依出货批次） |
| 物理尺寸(约) | 127×127×76 mm，重 ≈ 1.0 kg |
产品介绍
化工厂引风机、循环水泵这类”重要但没必要全套 3500″的位置，原先只装电接点振动开关的经常跳得太晚——轴承已经碎了。2300/25-00 正好补这块空白：两支加速度计加一路键相进来到前面板直接看 g/mm/s 值，超阈值本地继电器动作切断电机，同时通过 Modbus TCP 把数值和波形包扔去 DCS 或 System 1 做趋势分析，比单纯振动开关贵一点但能提前 2～4 周发现轴承劣化趋势，帮维修计划排期而不是被动抢修。
采购端要记牢三点：它比 3500 框架便宜 60% 以上且不用配机架电源与接口模块，缺点是报警逻辑不如 3500 那么细（无三取二表决、无 TDI 瞬态数据接口），所以关键机组主保护仍建议 3500，2300 适合辅机独立保护或状态监测入口级部署。组态软件 BNMC 免费，首次配置建议现场工程师带笔记本到柜边做传感器 Scaling 校准，别全信默认系数。传感器须配对应 Bently Nevada Proximitor（3300 XL 8mm 系列）或 IEPE 加速度计，延长电缆标准总长 5m/9m。
替换与升级建议
✅ 直接替换
- 2300/25-00 ↔ 2300/25-00（同型号互代） — 拆旧装新，用 BNMC 导入原 .bnc 配置文件即可，零组态重写，建议上传原配置核验后再投运。
⚠️ 软件兼容（需改配置）
- 2300/20-00（早期双通道版）→ 2300/25-00（升配） — 物理安装尺寸兼容（同 1/4 DIN 面板或 DIN 轨），需重新用 BNMC 建工程并重设报警阈值、标定因子、Modbus 寄存器映射，约 1～2 小时工程时间，无额外硬件费。
- 向 3500 框架方案迁移（3500/42M + 3500/05 + 3500/15 + 3500/22M） — 需整套新机架、电源、通信模块及重新组态，属中大型改造（停线窗口 + 工程费显著），仅建议在机组主保护升级时考虑。
❌ 硬件不兼容
- Bently Nevada 3500 系列模块（3500/42M、3500/22M 等） — 3500 是背板框架架构，2300 是独立仪表，物理与电气完全不互通，严禁互代。
- 通用两线制 4–20mA 振动变送器（SKF/Hansford/IMV 等仅输出型） — 无继电器、无本地显示、无键相通道，不能替代 2300/25-00 的保护与跳闸功能。
若您用极早期 2300A 初代（已停产）且无直接替代，目前主要靠渠道调库存或评估升 2300/25-00，无官方向下交叉替代件。
