描述
产品详情

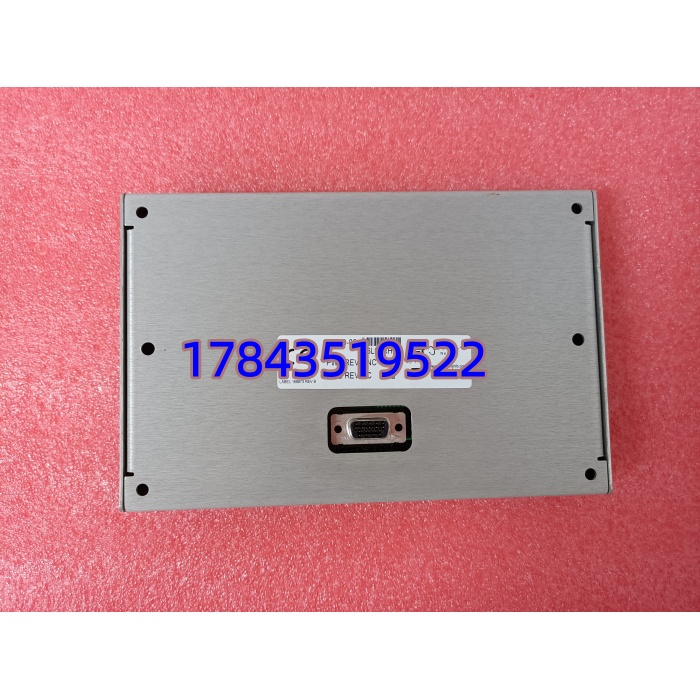

· 型号：1900/65A（Ordering Part No. 167699-02）
· 品牌：Bently Nevada（Emerson）
· 系列：1900 Series General Purpose Equipment Monitor（GPEM）
规格参数
- 产品类型：通用设备监测器（GPEM），独立DIN导轨/面板安装，非3500机架插槽模块
- 动态输入通道：4路，可配置支持IEPE/ICP加速度计（内置24VDC恒流源）、磁电式速度传感器、Bently Nevada电涡流接近探头（经Proximitor调理）
- 温度输入通道：4路，支持E/J/K/T型热电偶、2线或3线RTD（Pt100等）
- A/D转换：24位Σ-Δ ADC，最高采样率每通道25.6 kHz（依固件版本）
- 频率响应：0.5 Hz～10 kHz（依传感器与滤波配置），可编程高通/低通滤波（最多8极点）
- 报警功能：两级报警——Alert（警告）和Danger（危险），每通道独立设定值，带OK状态检测
- 继电器输出：6个可编程SPST/SPDT继电器（常开/常闭可组态），用于报警/跳闸/逻辑表决
- 模拟量输出：4路隔离4–20 mA记录仪输出（对应任意通道变量）
- 缓冲输出：每动态通道提供专用缓冲（Buffered）BNC输出，供便携式分析仪接入
- 通讯接口：RS-232/RS-485（Modbus RTU），可选Ethernet（Modbus TCP），可接入DCS/SCADA/System 1
- 供电：18–36 VDC 或 85–264 VAC（50/60 Hz），依具体订购选项，典型功耗＜10 W
- 工作温度：-20℃～+70℃（部分资料标-40～+70℃依外壳配置），存储 -40～+85℃
- 安装方式：35 mm DIN导轨安装 或 面板安装（可选防护外壳达IP65/NEMA 4X）
- 尺寸（约）：198 × 150 × 111 mm（带显示/外壳），裸模块约 7.75″×5.88″×2.93″
- 认证：CE、UL、CSA Class I Div 2 / ATEX Zone 2（需核对具体证书），符合API 670推荐用于辅助设备
- 组态软件：Bently Nevada 1900 Configuration Software（PC端通过串口或以太网配置）
产品介绍
1900/65A（167699-02）是Bently Nevada面向非关键/辅助旋转机械推出的经济型独立监测器——简单说就是”小3500″，但不插机架，DIN导轨一扣、传感器一接、继电器一设就能跑。它把振动（或轴位移/键相）和温度监测合在一台，内置Alert/Danger两级报警和6个继电器可直接驱动跳闸或声光报警，不需要额外PLC做判断，这点跟3500系列理念一样但成本和复杂度低很多。
跟3500框架比，1900/65A通道数有限（4+4）、无TMR、不适合主汽轮机/大型压缩机作主保护，但正是冷却塔风机、水泵、空压机组这类”重要但不需要3500″的场景最合适的定位。有一点要注意：167699-02是特定配置代码（通常含特定电源/通讯/显示选项），订购或采购替代时要核对后缀——不同后缀供电可能是DC或AC，通讯有无以太网口差别很大，混买回去可能接不上。
应用场景与行业案例
我在现场碰到过循环水泵振动突变但3500没覆盖（只上了温度保护），后来补装1900/65A挂在DCS的Modbus上，第一次真正捕捉到轴承早期磨损的2X频成分——这种辅助设备以前常被忽视，等3500报警时往往已严重损坏。
典型场景：
- 电厂/化工厂辅机——冷却塔风机、给水泵、引风机——单台成本远低于3500框架，4路振动+温度够用，继电器直接联跳辅机断路器，非它不可因独立运行不依赖DCS在线。
- 水泥/矿山皮带输送机驱动滚筒、破碎机——现场粉尘大，选IP65外壳版1900/65A直接挂DIN轨装于就地MCC柜，Modbus送中控室做趋势。
- 水厂/污水提升泵站——潜水泵或干式泵振动+定子绕组温度同屏监测，4–20mA输出进PLC，报警独立继电器做硬接线停机保护。
- OEM成套设备（空压机组、离心机）——OEM厂原装振动保护，成本低体积小的优势明显。
真实案例：
南方某热电厂#3循环水泵（1600kW），原只配温度保护无振动监测。大修后三个月运行中突发轴承异响，就地巡检才发现。随后MRO申请加装Bently Nevada 1900/65A 167699-02，非停机窗口期间完成柜内DIN导轨安装、接入原有非接触式速度传感器和PT100温度，组态Alert=7.1 mm/s、Danger=11.2 mm/s，继电器串入现有泵跳闸回路。投运两周后在DCS趋势上看到振动缓升，提前安排窗口检查——发现自由端轴承保持架磨损，更换后正常。老师傅说：”早有这东西，上次那台泵不会打成半边报废。”
