产品详情

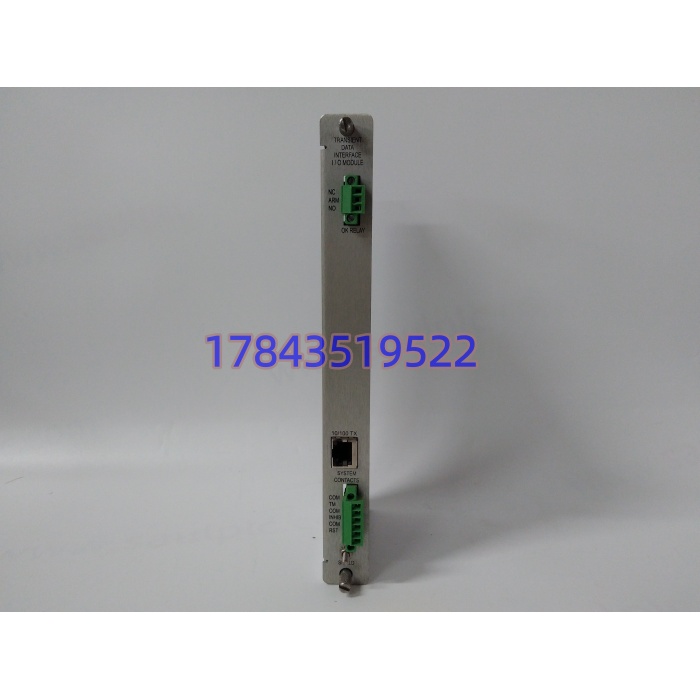

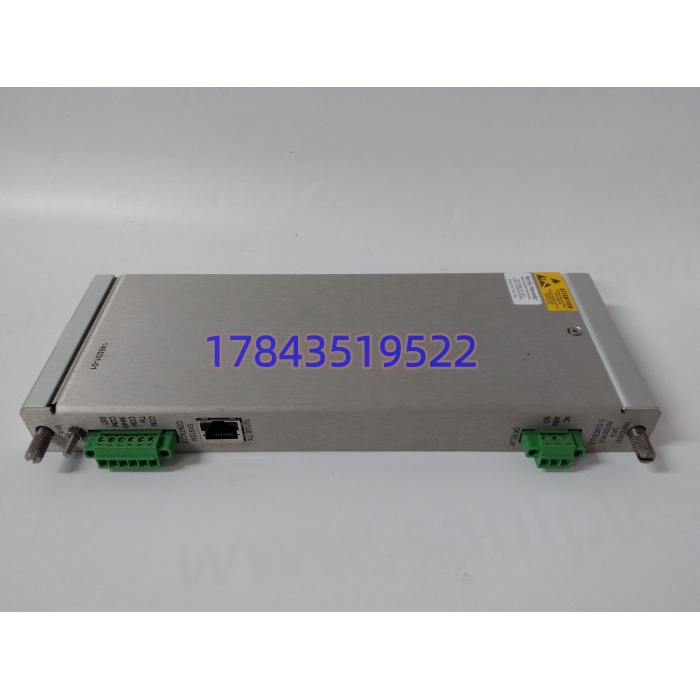

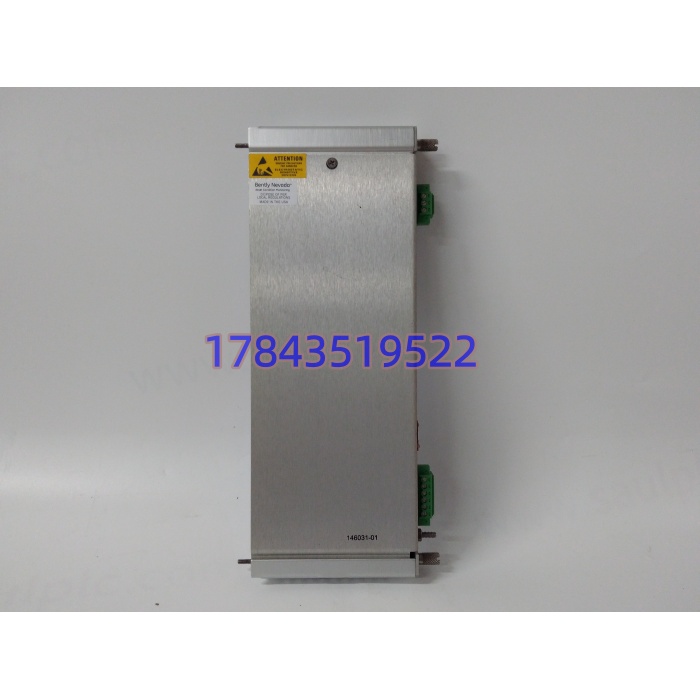

· 型号：146031-01（3500/22M TDI I/O Daughter Card）
· 品牌：Bently Nevada（Baker Hughes）
· 系列：3500/22M TDI / 3500/20 RIM 配套以太网子卡
产品介绍
从 A 场景痛点切：3500 机柜最阴的”假活”就是 TDI 母卡 OK 灯绿、System 1 却断链——查下来十有八九是这块趴在 3500/22M 前面板槽里的 146031-01 RJ45 口变压器老化或金手指氧化，物理层 Link 闪断，母卡不报故障（因为它只当 TDI 是”外部网络掉了”），运行看画面以为机组稳，其实启停机瞬态波形已经漏记三天。严格来说 146031-01 不是”模块”是”小卡”，它不跑固件、不存 IP（IP 在 TDI 母卡 NVRAM 里），换它不需要刷 System 1 配置，但必须和母卡同代——老 3500/20 RIM 前面板槽插 146031-01 能用，新 3500/22M TDI 插同卡也能用，但若在线是 146031-02 光纤版，拿 01 铜缆版顶会直接 Link 不上，交换机侧看到的是百兆电口对空。某个 9F 燃机项目碰过，System 1 每天丢 2 小时波形，查交换机、查网线、查 TDI 配置全绿，最后拔下 146031-01 看 RJ45 口陶瓷芯有细微裂纹（柜顶冷凝器渗水顺网线爬进来），备件柜里那张是 146031-02 光纤版，插不进同槽（接口外形不同），从西安调同号铜缆版等 22 小时，期间预测性维护盲窗按天算。
它的供应链价值在”振动数据不能盲”四个字。TCO 算一笔：一台 300MW 汽机靠 System 1 看转子裂纹趋势，TDI 子卡漏记启停机瞬态一周，等大修发现轴振相位早歪了，机会成本比二十张 146031-01 贵百倍。所以 3500 在役机架，这张小卡归 A- 类，在线每对 TDI（主+备或单 TDI）备 1 张同介质（铜缆就备 01，光纤就备 02）冷备；采购单写”146031-01″必须追加”非 146031-02、RJ45 铜缆版、适配 3500/22M 前面板槽”三句锁死，不然供应商发光纤版来等于废件。
应用场景与库存策略
TDI 子卡最阴的故障：不是 Link 灯灭（那明摆着换），是”Link 绿但 Act 偶闪自恢复”——RJ45 变压器温漂导致协商降速 100M→10M，瞬态波形大包偶尔丢帧，System 1 里表现为”某天启机波形缺一段”，审计回溯时查不出保护动作，只当机组没启停。
- 火电汽机/给水泵汽机 3500 机架：3500/22M TDI 收 3500/42M 轴振波形送 System 1，非它不可因 RIM+TDI 功能合并后唯一对外电口就是这块小卡。建议在线每 TDI 备 1 张 146031-01 同介质冷备，RJ45 口防尘帽随备。
- 燃机压缩机状态监测：长距离走光纤的站若原设计是 146031-02，别拿 01 顶；若原设计铜缆进工程师站，备 01。建议 A- 类 Last-time-buy 2 张封库，介质状态写进 CMDB。
- 海上平台机柜：Class I Div2 环境，RJ45 端若走非防爆桥架要外加隔离器；建议备件到货先测 Link 自协商 100M 满速不降速。
- 老厂 3500/20 RIM 延寿：老 RIM 前面板插 146031-01 也能跑 System 1（RIM 功能被 TDI 继承），建议供应商代管 1 张，72h 直达。
- 备件商混发高发：采购规范强制附”实物正面 146031-01 激光标 + 口照（非 LC 光纤）+ 母卡型号 3500/22M 或 3500/20 判定”，收货先对再签。
真实案例：2022 年沿江某 135MW 自备电厂，#1 机 3500 机架 TDI（3500/22M+146031-01）System 1 每周三凌晨丢 40 分钟波形，保护不动作运行没警觉。三周后一次冷启机，转子通过临界转速的瞬态包刚好落在丢帧窗口，System 1 里”本次启机无异常”，但便携式测振仪记录到 1X 相位跳变 22°。电气班拔 146031-01 发现 口内侧 PCB 有轻微漏液痕（柜顶冷凝水顺 Cat5 爬进屏蔽层），金手指第 3 针氧化。库存冷备是同号但 146031-02 光纤版（前次采购没写死介质），从南京调铜缆版等 20 小时。事后 PM 工单加：”TDI 子卡每 6 个月拔插检查 口+网线屏蔽层绝缘””备件台账介质字段（Cu/Fiber）单列”，并把”System 1 波形完整性日检”写进运行巡盘。
