描述
产品详情

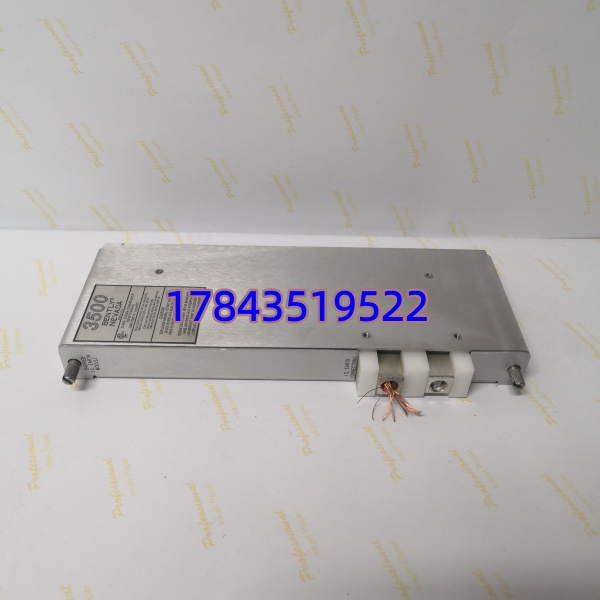

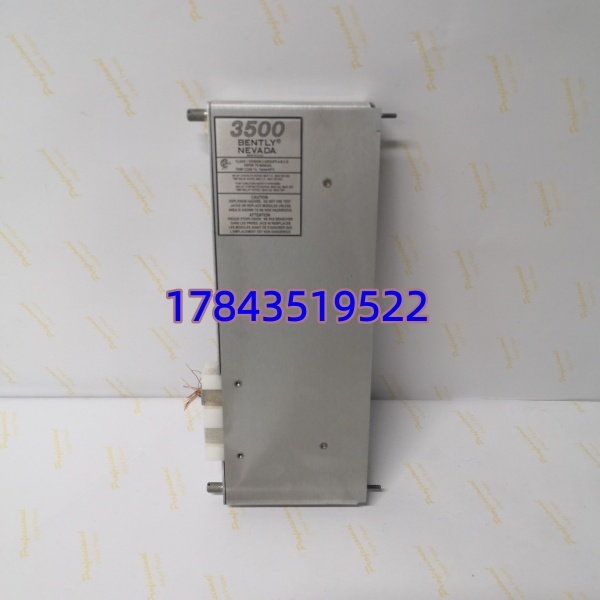

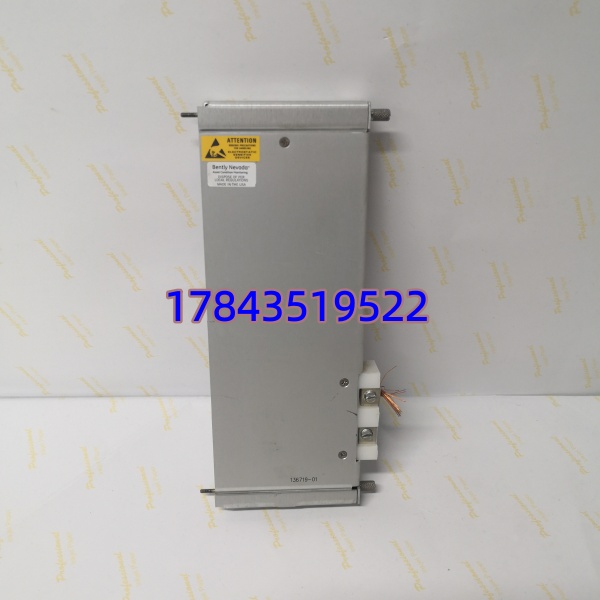

· 型号：136719-01
· 品牌：Bently Nevada（Baker Hughes）
· 系列：3500 Series / 3500/04 Internal Barrier Earthing I/O Module
规格参数
- 产品类型：3500/04 Internal Barrier Earthing I/O Module（本质安全接地模块）
- 用途：为同一3500机架内所有Internal Barrier I/O模块（本安栅式I/O）提供IS安全接地参考，构成完整本安回路
- 安装位置：3500机架后部I/O槽位（占用1个I/O槽，可与标准I/O模块共存于同一机架）
- 强制要求：机架内装有任意Internal Barrier I/O模块（如135489-xx、136703-01等）时，必须安装136719-01，否则本安认证无效
- 兼容监视模块：3500/25、3500/40M、3500/42M、3500/50、3500/60、3500/62、3500/72M等（通过背板关联）
- 供电方式：由3500机架背板+24V DC供电（无独立电源接线）
- 本安认证：ATEX/IECEx Ex nA/nC ic IIC T4 Gc｜CSA/NRTL/C Class I Div 2 Groups A-D、Zone 2｜需核对具体证书版本
- 接地要求：机架本身须可靠接大地（≤2Ω），模块通过背板将IS地汇至机架机壳地
- 物理尺寸：约 241.3×24.4×103.1 mm（9.50×0.96×4.06 in，半高模块）
- 重量：约 0.20 kg（0.44 lb）
- 工作温度：0℃～+65℃（部分资料标-20～+65，以铭牌/手册为准）
- 湿度：5%～95% RH 非凝露
- 机架影响：安装Internal Barrier I/O+136719-01后，3500机架最大监视模块槽位减为13（Earthing模块占1 I/O槽），机架深度增加约50mm以分隔危险区/安全区接线
产品介绍
136719-01不是振动监测模块，也不出报警——它是3500系统”内装本安栅方案”的配套接地模块。当你在3500机架里用了Internal Barrier I/O（把Zener安全栅集成在I/O模块里，省掉机柜外挂安全栅），就必须同时插一块136719-01提供IS地参考，否则本安认证直接失效。标准非本安装置（普通3500/40M+125680-01）不需要这块。
我在现场见过有人拿普通3500机架直接接本安探头却不装136719-01，验收时被第三方防爆审计打回——这东西就是为过ATEX/IECEx验审和保Zone 2合规用的，买内装本安I/O时一定要同步确认。
应用场景与行业案例
痛点：海上平台或炼化装置Zone 2区，振动探头引线进入3500机架，外挂齐纳安全栅占地又难维护，第三方防爆验收卡本安回路缺IS接地基准——不合规不能投运。
典型场景：
- 海上石油平台压缩机组（Zone 2）：3500配Internal Barrier I/O + 136719-01，取消外置安全栅，通过IECEx验收，非它不可因需完整本安接地路径
- 炼化厂催化裂化装置危险区：本安探头接入3500内装栅I/O，136719-01确保能量限制回路闭合，满足API 670+防爆规范
- 化工防爆区改造旧3500机架：在原架增装Internal Barrier I/O监测新增机泵时补装此模块，不需另增防爆栅柜
真实案例：
中东某炼厂老3500机架改造，新增两台关键压缩机的3300 XL探头接入Internal Barrier I/O模块。调试完System 1一切正常，但HAZOP审查指出机架缺IS Earthing Module——136719-01未装导致本安回路不完整，ATEX证书不覆盖。连夜从新加坡调一块136719-01插进I/O槽，重新下装配置，FAULT LED灭，防爆审核通过。老师傅说：”这玩意儿平时没人注意，验收时才发现离了它本安方案就是半成品。”
常见问题解答 (FAQ)
Q1：136719-01是振动监测模块吗？能代替3500/40M或3500/42M吗？
不能。它没有任何监测、报警或继电器功能，只是一块IS接地参考模块。机架里若用它占了I/O槽，那个槽不能再插普通I/O或继电器模块。
Q2：普通（非本安）3500机架需要买这个吗？
不需要。只有机架内装有Bently Internal Barrier I/O模块（内装本安栅式I/O，型号通常13xxx开头）时才强制要求。标准3500/40M+125680-01这种常规配置用不上。
Q3：一个机架要装几块？可以和多个Internal Barrier I/O混用吗？
一个3500机架无论装了几块Internal Barrier I/O，只需1块136719-01。它可以同时服务机架内所有内装本安I/O模块，占1个I/O槽位。
Q4：更换或加装需要注意什么？会丢失监测模块配置吗？
插拔136719-01不影响监视模块定值，但它涉及本安认证链路——加装后需在3500 Configuration Software确认”I.S. Earthing Module Present”被识别，FAULT LED应为熄灭（绿色OK）。机架接地必须≤2Ω，否则IS回路诊断可能报警。
Q5：成色鉴别要点？
看序列号激光刻印是否清晰可查、前面板LED灯珠完好（上电OK应绿灯）、背部金手指无氧化发黑。二手件建议卖家提供上机架识别OK的截图——这模块本身功能简单，通不过背板识别多半是引脚氧化或固件版本与机架软件不匹配。
