产品详情

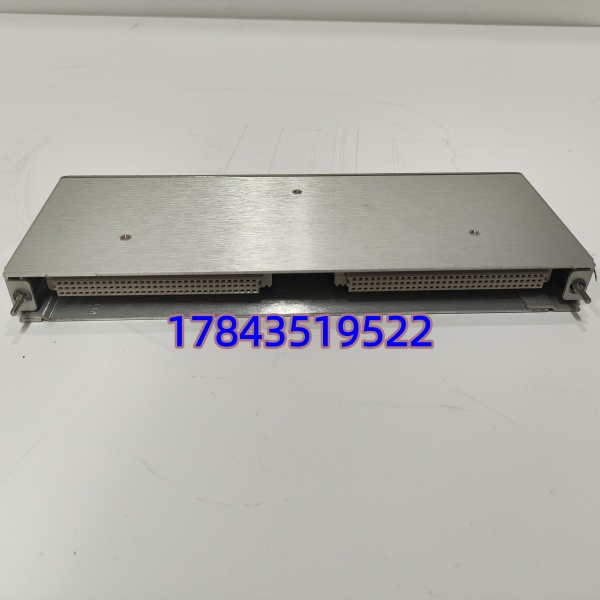

· 型号：3500/92（通信网关模块，常见订货如 3500/92-01-01-01，配 136188-01 接口/Option PCB）
· 品牌：Bently Nevada（Baker Hughes Company）
· 系列：Bently Nevada 3500 Series — Communications Gateway (Gateway to DCS/AMS)
规格参数
- 产品型号：3500/92（Bently Nevada Order Code，常见变体 -01-01-00 / -01-01-01），配套接口/Option 板 136188-01
- 制造商：Bently Nevada（现 Baker Hughes）
- 模块类型：3500 Framework Communications Interface / Gateway Module
- 适用系统：Bently Nevada 3500 Machinery Protection & Condition Monitoring System（振动/轴位移/转速框架）
- 通信协议：Modbus RTU（RS-485 2-wire half-duplex）、Modbus TCP/IP（Ethernet 10/100Base-TX）、DNP3.0 over Serial/TCP（依固件版本）
- 上位机软件：AMS Machinery Manager（通过专有 Bently protocol over Ethernet 或 Serial）、第三方 DCS via Modbus Map

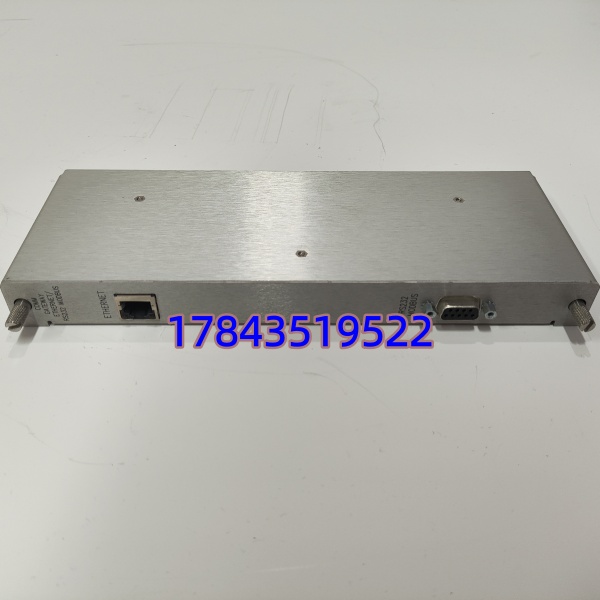

- 接口（前面板）：DB-9 Female — RS-232（用于本地配置 / 笔记本连接 AMS）
- 接口（后部/Option 板 136188-01）：RJ-45 10/100Base-TX Ethernet 或 端子排 RS-485（依订购码具体配置——136188-01 典型含 Eth + Ser 双口）
- 波特率（Serial）：9600 / 19200 / 38400 / 57600 / 115200 bps 可组态
- 背板数据：只读访问所有 3500 模块通道值、报警/danger status、OK Channel 位、事件记录（最近 64 条）
- 状态指示：Module OK / TX / RX / Link LED（Ethernet 版）
- 热插拔：支持 — 插入/拔出时框架继续运行，短暂通信中断后自动重连（DCS 侧应有超时容忍）
- 供电：+5 VDC 由 3500 机架背板提供，典型功耗 ≤3.5 W
- 组态工具：3500 Rack Configuration Software（RCS）— 需匹配固件版本（推荐 v4.x+ 支持 Modbus TCP）
- 安装槽位：3500 机架任意 I/O 槽（通常 Slot 2 或更高，不可占 Slot 1 电源位），单机架最多 1 块 3500/92（3500/94 可共存做双网段）
- 工作温度：0 °C ～ +65 °C（控制室柜内），存储 -40 °C ～ +85 °C
- 认证：CE、UL / CSA NRTL Class I Div 2 Grp A-D T4、ATEX / IECEx（依系统整体）
- 物理尺寸（约）：标准 3500 模块 120.7 × 25.4 × 50.8 mm（半高单槽宽），重量 ≈0.2 kg
- 备注：136188-01 是 Option/Interface PCBA 的部件号——完整 3500/92 订单含此号或更高版（136188-02 等），采购须核对原模块标签上完整 Order Code
产品介绍
在某 600MW 机组碰过：DCS 上振动值全变 —-（通信断链），查 3500 框架各监测模块 OK 但 3500/92 LED 灭——确认为模块背板取电插座氧化接触不良（该柜旁紧邻 VFD 柜微震致渐松），重新拔插清洁金手指后恢复。这模块是 3500 保护系统”对外窗口”：轴振/轴位移/瓦温数据、报警危险位都靠它上送 DCS 或 AMS，本身不参与跳闸逻辑——坏掉不会跳机但调度/AMS 失盲，是 PdM（预测性维护）数据源的单点故障(SPOF)。
从 ABC 分类放 B+ 类关键件（单价中等，失联影响状态监测与趋势分析，部分客户将报警映射进 DCS 做早期预警，失联间接拉长故障发现时间）。Bently 3500 系列仍 Active，但早期 3500/92 特定 Option（如纯串口无 Eth）新订可能转 New Surplus——建议按每面 3500 柜备 1 件冷备件（Buffer Stock），多面同种框架共享 +1。支持热插拔更换 MTTR <5 分钟。
应用场景与库存策略
3500/92 新原厂盒装 Baker Hughes 仍供但特定早期 Option（136188-01 串口+Eth 组合）部分区域渠道 New Surplus，交期通常 2–6 周。关键机组若 3500→DCS 振动数据链断——AMS 失趋势、DCS 振动棒图变 —- 通常触发维护报警但不跳机，不过多数电厂反措要求限时恢复通信。
- 火电/燃机/压缩机组 3500 机械保护框架（轴振/轴位移/偏心/键相 → 3500/92 Modbus TCP 上送 DCS 或 AMS Machinery Manager）→ Bently 3500 原生网关，Option 须与原配置（Eth+Ser vs 纯 Ser）一致 → 建议按每面 3500 柜备 1 件冷备件（Buffer Stock），全厂同型共享 +1 块
- 海上平台/炼化关键机组 CMS 联网（本特利 3500 经 3500/92 入 Plant Network / OPC Server）→ 可与仪控班共用区域周转备件，VMI 代管降呆滞
- 老厂早期纯 RS-485 版 3500/92（无 Eth）→ 确认原模块标签含 /01-00-00（纯串口）还是 /01-01-01（Eth+Ser），买错会导致需改 DCS 侧串口服务器或重新组态 — 早期纯串口版逐步被带 Eth 版替代但需确认 DCS 网卡兼容
- 新建项目通常选 3500/94 Enhanced Gateway→ 此 3500/92 仅供老柜运维或成本敏感纯 Modbus RTU 项目
真实案例：南方某 LNG 接收站 BOG 压缩机组配 3500 框架（3500/92-01-01-01 + 136188-01），年度点检发现 AMS 偶发 “Comm Timeout”——抓包显示 3500/92 Eth Link 闪断（模块内部 PHY 温飘），热插拔后恢复。因按 ABC 分类备有 1 块冷备（提前用 RCS 读入同版 .rck 配置文件校验兼容），在线更换 4 分钟恢复全通信。事后查 Baker Hughes 分销确认 3500/92 仍 Active 但建议新项目用 3500/94；老厂若 136188-01 选项匹配可直接订新 3500/92 同 Order Code 替代。若无冷备需等贸易商调货约 2–3 周——期间 AMS 失趋势但保护功能正常。
