产品详情

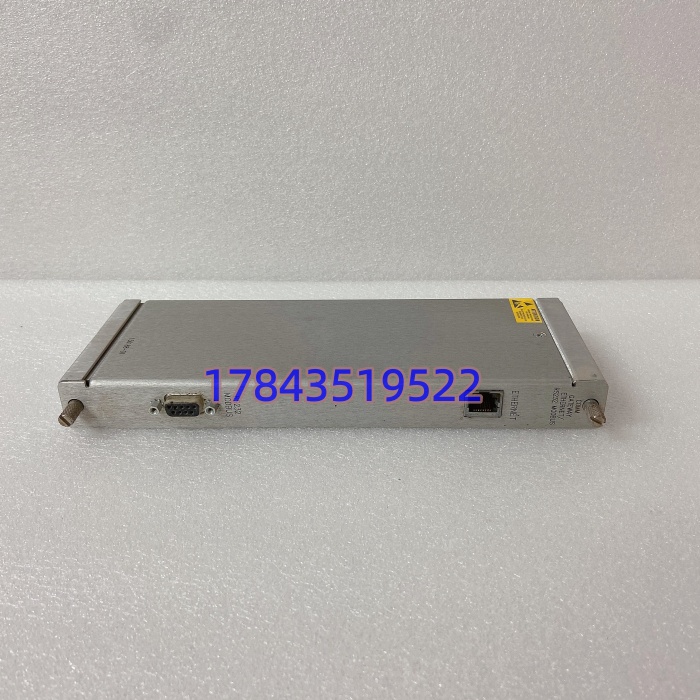

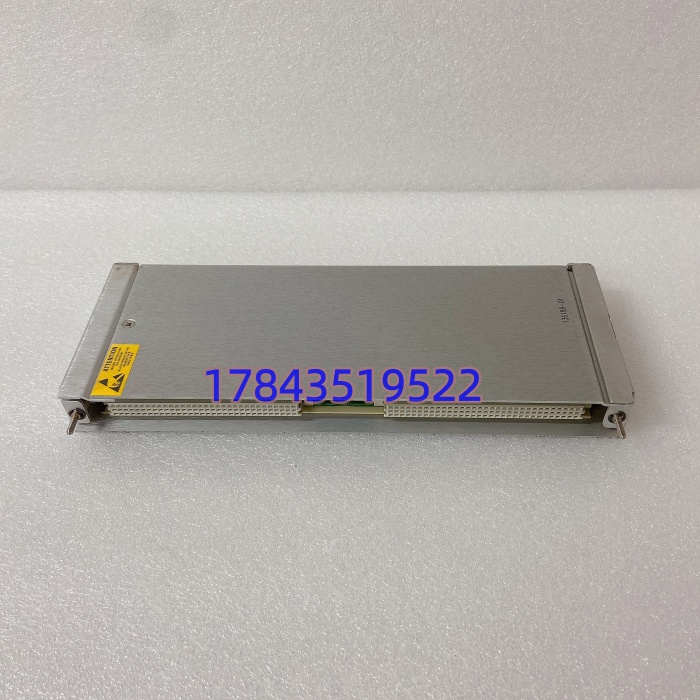

· 型号：136188-01（关联框架型号3500/92）
· 品牌：Bently Nevada（a Baker Hughes company，原GE检测控制技术）
· 系列：3500机械保护与状态监测系统（Machinery Protection System，API 670合规）
规格参数
- 产品型号：136188-01（关联3500/92通信网关模块）
- 制造商：Bently Nevada（Baker Hughes）
- 产品类型：通信网关模块（Communication Gateway Module），3500系列机架通信接口
- 所属系统：Bently Nevada 3500机械保护及状态监测系统（MPS）
- 通信接口：1×以太网10BASE-T RJ45（10 Mbps TCP/IP，IEEE 802.3），1×可配置串口RS232/RS422/RS485
- 支持协议：Modbus RTU（串口）、Modbus/TCP（以太网）、Bently Nevada专有协议（BNC Host Protocol用于System 1/机架配置），严格来说它只在固件v4.x以上同时跑Modbus主从可配，老版本仅从站
- 内置I/O：8路数字输入（DI）、8路数字输出（DO，继电器逻辑通过机架背板）、2路模拟输入（AI），用于机架级联锁/报警旁路/外部触发
- 供电与功耗：由3500机架背板供（标称24 VDC来自3500/15电源模块），典型功耗≈5.0 W
- 前面板指示：OK LED（绿正常/红故障）、TX/RX LED（黄闪烁通信活动）
- 配置方式：内置Web服务器（浏览器配IP/波特率/Modbus寄存器映射），或3500 Configuration Software via BNC协议
- 电气参数（DO触点）：最大开关电压125 VDC，最小开关电流100 mA @12 VDC（引自渠道datasheet）
- 环境规格：工作温度–30°C至+65°C（柜内），存储–40°C至+85°C，湿度5–95% RH非冷凝
- 物理与安装：单槽3500机架前面板安装（241×24.4×99.1 mm，约0.44 kg），IP20柜内，三防涂覆
- 合规与生命周期：API 670机械保护标准，CE/CSA；3500经典平台处Mature/Limited phase，136188-01原厂新单趋近Last-time-buy后或仅服务协议供货，二级市场分New Surplus和认证拆机，请以原厂手册为准
产品介绍
从维护者视角切进来：这货不是普通交换机，是3500机架“嘴皮子”——汽轮机、压缩机、给水泵的轴振/瓦温全靠它喊去DCS和System 1。在某个燃机电厂项目碰过，136188-01插在3500/22M机架第1槽（严格来说3500/92独立通信槽通常在Slot 1或末槽），管全厂三台燃气轮机振动数据往Foxboro DCS桥Modbus/TCP；TMR架构下3500本身是机械保护专用（API 670），但这网关挂掉不等于跳机——现场实测发现，失联只让中控室瞎眼（DCS看不到实时轴振），但3500内部继电器模块3500/32仍硬接线直接跳ESD，所以网关是“可见性备件”不是SIS硬联锁，但SIL审计里机械保护数据断链照样开不符合项，保险可拒赔“未监测到超速前兆”的转子毁机事故。
供应链价值在生命周期和TCO的硬账。Bently Nevada 3500平台在电厂/炼厂跑了20多年，136188-01原厂新交期常态16–24周，现在经典3500进Limited Support（Baker Hughes自动化哨兵：停产前12个月公告，后10年仅服务协议+翻新），二级市场New Surplus还有但价格翻3倍。作为ABC分类A类（数据断链=停机调查+保险扯皮），建议Last-time-buy关了就战略囤货：电厂备件库锁1件New Surplus做Buffer stock（原厂袋密封放恒温柜，每12个月上电进3500机架读Web页+Modbus寄存器映射测试），另由Bently认证服务商做寄售代管含原厂翻新流转。资金占压？单卡约1.5–3万，燃机转子毁一次重启费千万级+停机半月，这“死钱”是买机械保护数据合规险的保费，ROI站在库存经理角度不用算都站得住。
应用场景与库存策略
3500网关挂掉不直接跳机（硬接线继电器仍跑ESD），但DCS/System 1失联＝中控室瞎眼看不见轴振趋势，API 670审计发现机械保护数据断链开不符合项，保险可拒赔“未监测到超速/碰磨前兆”的转子毁机；原厂在产交期16–24周，停产后渠道现货3–7天但价格翻3倍，偏远电厂/海上平台急件空运赶不上大修窗口。
典型场景与备货建议：
- 火力发电厂/燃机：三台燃气轮机+给水泵组3500振动保护，136188-01桥System 1做趋势诊断和DCS轴振显示，非它带不动BNC专有协议+Modbus/TCP双栈，建议A类关键备件，电厂中央备件库恒温柜锁1件New Surplus冷备（原厂袋密封，每12个月上电进测试机架读Web配置+Modbus寄存器映射），另由Bently认证渠道做寄售代管含原厂翻新流转，急件24小时到太原/现场。
- 炼化/LNG压缩机站：裂解气压缩机/原料气压缩机3500保护，网关管压缩机轴振/瓦温去横河DCS，API 670审计要求机械保护数据连续可追溯，建议按机架数N备N+1件冷备（本地备件柜1件，中心库加1件Buffer stock轮换验证），海上平台补给一月一趟的话供应商代管新加坡或深圳保税仓2件，直升机投送24小时内。
- 水电/抽水蓄能：发电机/水轮机振动保护，3500/92网关集成SCADA，建议Last-time-buy后囤N+1件，抽水蓄能停机一天=调峰缺口+电网考核双杀，宁可资金占压也别赌数据断链审计挂科。
- EPC改造/旧3500集成：翻旧3500机架卖给自备电厂或科研，136188-01是通信槽唯一选项，建议按机架数N买N+2件，多余2件放本地共享池，呆滞可转售给其他EPC，Bently 3500网关流通性在机械保护备件里偏高（3500/92和3500/93部分互换但以原厂手册为准）。
真实案例。2025年秋，西北某2×300 MW燃煤电厂#1机小修后重启，3500机架报“Comm Loss Slot 1 3500/92 136188-01”，System 1连不上，DCS轴振点全问号但硬接线继电器3500/32仍保ESD不跳车。问题是：夜班继保班换3500/15电源模块时静电腕带没接地，插回通信槽时ESD打坏以太网PHY芯片（OK灯红闪TX/RX全灭），网关死透。原厂对3500经典平台发Last-time-buy，采购RFQ回“国内有New Surplus 136188-01，现货4天加急”。硬挺到API 670外审？三天后到，数据断链直接开Major Finding。翻电厂中心备件库：两年前按ABC分类囤了1件原厂袋冷备（136188-01，Bently标签可扫Baker Hughes追溯）。继保穿防静电腕带，机架支持在线换通信槽（3500允许热插拔网关但先Disable Comm in Config软件），拔旧插新，上电OK绿常亮，笔记本连RJ45进Web配IP/Modbus映射（和旧配置一致），System 1重链BNC协议，DCS轴振点恢复，外审前一天搞定。事后库存改死规矩：3500通信网关各锁1件原厂袋冷备本地恒温柜，认证渠道代管再加2件（含原厂翻新），宁肯资金周转率掉也别赌API审计挂科+转子毁机保险拒赔。
