产品详情

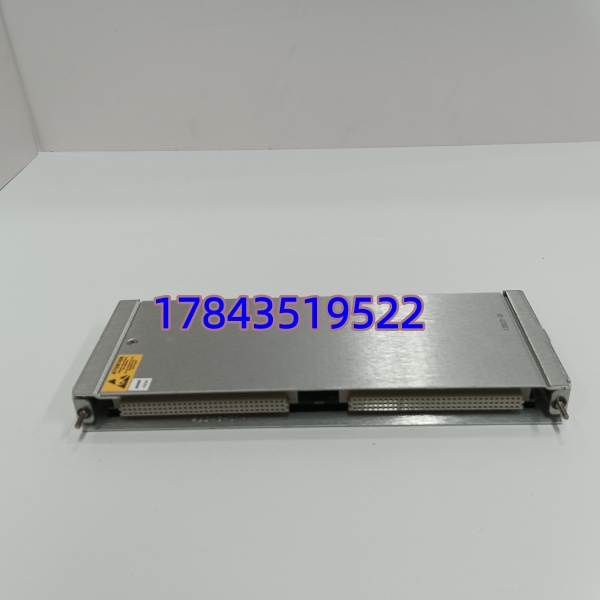

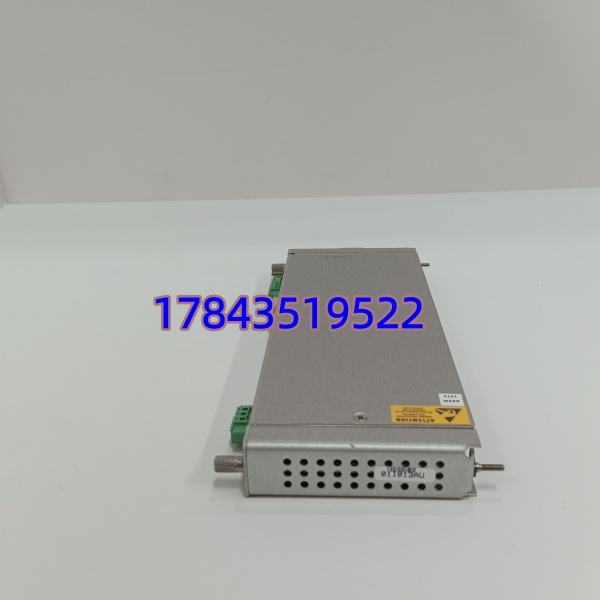

· 型号：135031-01（等效现代目录 3500/22M 系列 TDI Module）
· 品牌：Bently Nevada（Baker Hughes）
· 系列：Bently Nevada 3500 Series — Transient Data Interface (TDI) / Frame Communication Module
规格参数
| 参数项 | 规格值（典型，以 3500/22M TDI 对标） |
|---|---|
| Bently P/N | 135031-01（早期 Spare Part No.，功能对应 3500/22 或 3500/20 TDI 变体——以原框架 BOM 确认是 /22 还是 /20 版） |
| 现代等价目录号 | 3500/22M-01-01-00-00 等（依 Option：Eth only / Eth+RS-232 / Modbus / triple-rail config——订货按原配置选项一致） |
| 槽位 | Slot 1 ONLY（3500 框架 leftmost slot，不可插其他槽） |

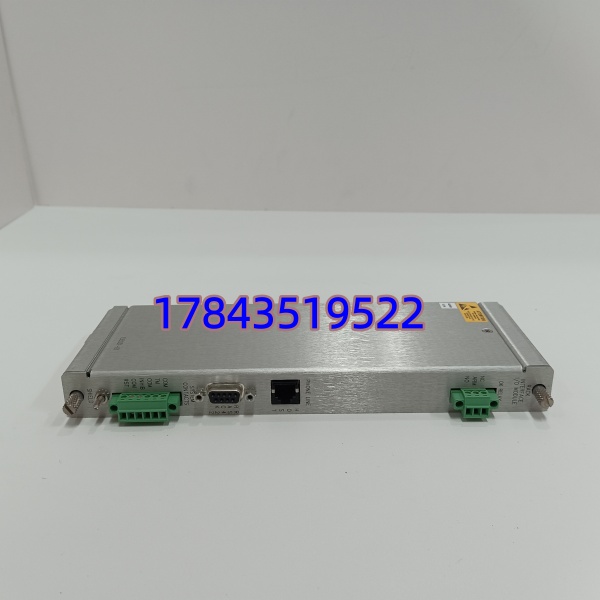

| 通信接口 | 1× 10/100Base-TX Ethernet (RJ-45，配置/IP 可设)，1× RS-232 DCE (DB-9，用于本地 config 或 legacy 连接) |
| 协议支持 | Bently Nevada Proprietary Protocol（与 System 1）、Modbus RTU/TCP（选配启用）、Static/Dynamic Transient Data Upload |
| Transient Capture | 支持波形/瞬态数据缓存（依赖 3500 内 Keyphasor® 及触发条件），通过 System 1 下载分析 |
| 配置存储 | On-board EEPROM（存 3500 框架组态——关键：换板后可移植 EEPROM 或重下装配置） |
| LED 指示 | PWR / TX/RX / LINK / CFG OK / FLT 等（依具体 Rev） |
| 供电 | 由 3500 框架背板电源模块（如 3500/15）提供，典型功耗 < 5W |
| 安装方式 | 插于 3500 框架 Slot 1，前面板锁紧，与框架接地良好 |
| 工作温度 | 0℃ ～ +65℃（框架内） |
| 存储温度 | -40℃ ～ +85℃ |
| 相对湿度 | 5%–95% RH（无冷凝） |
| 认证 | CE / cULus / IEC 61010-1，符合 API 670 机械保护系统推荐（TDI 为监视通信非 SIF 元件） |
| 配套电缆/配件 | 通常含短 Ethernet 交叉/直连线（调试用），正式连现场交换机 |
| 生命周期 | 3500 平台 Active 但早期 135031-01 可能转为 3500/22M 新 Option Code——采购时比对原 Option 配置（Eth only? Modbus? Triple Modular?) |
产品介绍
（切入策略：E 维护者视角）
3500 框架 Slot 1 这块 TDI（不管是标 135031-01 还是 3500/22M）是”框架与外界说话的唯一嘴”——System 1 读机组值、下装组态、抓瞬态波形全靠它。现场常见两个坑：一是换 TDI 后忘了把 EEPROM 从旧板拔过来或重下装 .rck 组态文件，框架报 “Configuration Mismatch” 所有监测点变 ?；二是 IP 地址没记原值（默认有时 192.168.1.xx 或 DHCP），新板不认旧 IP 导致 System 1 连不上。严格来说 135031-01 如确为 3500/22 类 TDI，换新板时优先移植旧 EEPROM 芯片（插座式）或备妥最新 .rck + 记录原 IP/Mask/Gateway——这是 10 分钟恢复与半天瞎找差的区别。[请以原厂手册为准]
库存上列 A 类（框架无 TDI = System 1 全盲且无法下装/修改组态，虽保护逻辑仍本地运行但影响状态监测与审计），建议按 3500 框架数量做 Last-time-buy 同 Option 配置冷备，区域多框架共享 N+1（注意 EEPROM 可移植性）。
应用场景与库存策略
旋转机械（汽机/燃机/压缩机）保护用 Bently 3500 机架——TDI 模块负责把框架内各监测卡（如 3300/330500 趋近、3300/53 轴振、3300/60 温度）的数据上送 System 1 或 DCS Modbus，并承载组态下装。它本身不参与跳闸逻辑（SIL 部分由框架电源+监测卡+继电器模块实现），但缺失使状态监测全盲。
- 电厂/石化 汽机/燃机/压缩机 Bently 3500 保护架——System 1 通信 + 组态下装 + 瞬态数据 → 非它不可因 Slot1 专用私有协议 → 建议按 A 类，每套独立 3500 框架备 1 块冷备（同 Option 配置：Eth / Modbus / RS-232 组合，与原装一致），多框架区域共享 N+1。
- 老厂延寿（>10 年 3500）——注意原装是 135031-01（早期）还是 3500/22M 新 Rev，更换时推荐订最新兼容 3500/22M 同 Option 并向 Bently 确认 FW 向下兼容；EEPROM 移植最简单——新板如带空 EEPROM 只需插旧 EEPROM 或重下装 .rck。
- 只做本地保护不连 System 1 的简化应用——技术上可省 TDI 槽空跑（框架仍能本地报警/跳闸），但无法远程修改组态及抓取瞬态——不建议长期无 TDI（失审计跟踪），最低配也要插块以存组态。
- 新建项目——3500 仍 Active，建议订购时多选 Site Spare（3500/22M 按原 Option 配置），并书面记录 IP / Subnet / Gateway / .rck 文件版本号归档。
真实案例：某 LNG 接收站 Bently 3500 框架（#1 燃机轴振监测）TDI 模块（标 135031-01 等效 3500/22）运行第 8 年以太网 PHY 芯片热老化导致 Link 闪断，System 1 间歇掉线。库房有冷备但工程师忘了记原 IP（原设静态 172.16.x.x），插上新板默认 DHCP 致 IP 不符 System 1 连不上——花 40 min 翻旧点检记录找回 IP 重设恢复。事后规定：① TDI 冷备件 EEPROM 位保留旧板芯片 ② IP/Mask/GW 写入备件标签 ③ .rck + Option 配置纸质+电子版双归档。
