描述
产品详情

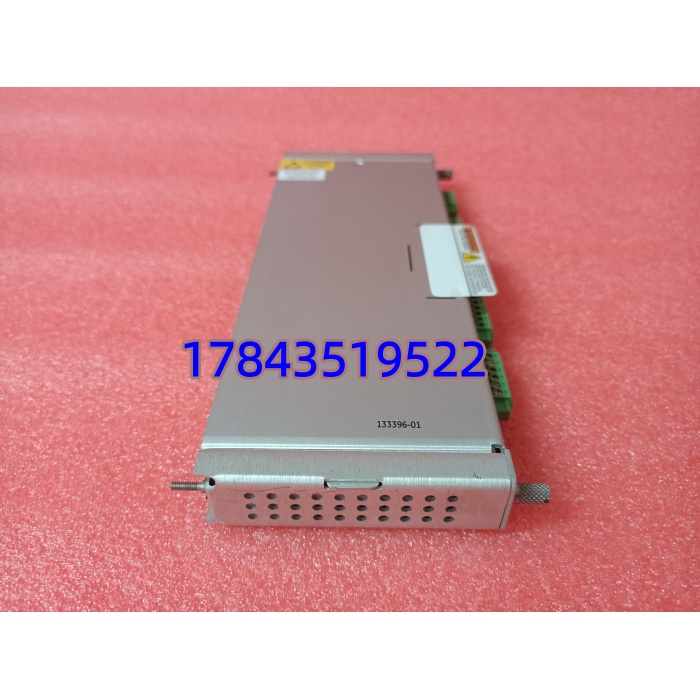

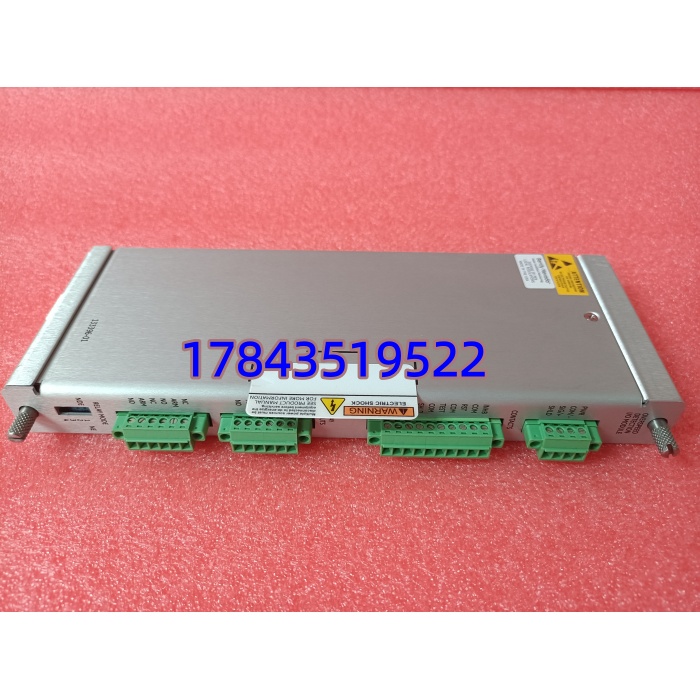

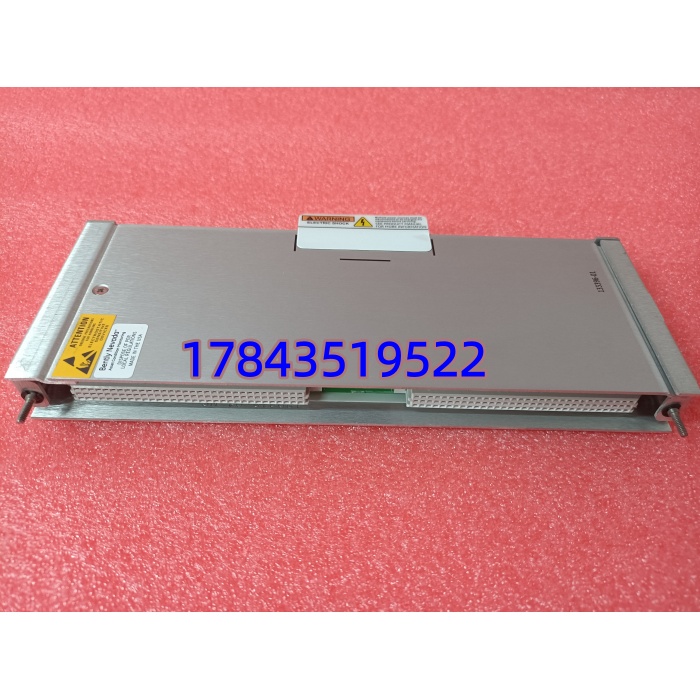

· 型号：133396-01
· 品牌：Bently Nevada（现 Baker Hughes，原 GE 旗下）
· 系列：3500 机械保护系统 — 3500/53 Overspeed Detection I/O Module 或 3500/54 4-Ch Proximitor Monitor Module（依具体机架组态）
规格参数
- 订货号/部件号：133396-01
- 模块类型：3500 半高（Half-Height）I/O 模块，需与对应后端 I/O 端子板配对使用（超速版配 133388-01 或 3500/53 专用 TB；监测版配 149992-01 或 3500/54 TB）
- 适用系统：Bently Nevada 3500 框架（3500/05 系列机架），兼容 3500/22M TDI 及 3500/92 通信网关
- 输入通道：4 通道独立（超速版接磁阻/电涡流转速探头；监测版接 3300 系列 proximity 探头）
- 传感器供电：-24 V DC，每通道最大 40 mA（典型）
- 输入信号范围：-10 V DC ～ +10 V DC（监测版）；0～20 kHz 转速脉冲（超速版），以原厂手册为准
- A/D 转换：24 bit Σ-Δ（监测版），超速版内部高速计数+表决逻辑
- 测量精度：±0.1% FSR（监测版），超速检测响应 <10 ms
- 模拟量输出：隔离 4–20 mA DC（记录仪输出，与转速或测量值成正比），负载 ≤550 Ω
- 报警输出：通过框架继电器模块（3500/32 或 3500/33）执行 Alert / Danger 跳闸，模块自身做阈值比较
- 表决逻辑（超速版）：支持 2oo2 或 2oo3（二选二/三选二）冗余表决，符合 API 612/670
- 背板供电：+24 V DC 由 3500 机架电源模块经背板供给，典型功耗 ≈7～8 W
- 工作温度：0～+65℃（部分资料 -30～+65℃ 依版本），存储 -40～+85℃
- 湿度：5%～95% RH（非凝露）
- 物理尺寸：半高模块 ≈ 12.4 × 6.1 × 2.5 cm（W×H×D，半槽高度）
- 重量：≈0.45 kg
- 安装方式：插入 3500 机架任意 I/O 槽位（非 Slot 1 框架接口槽），支持热插拔
- 认证：符合 API 670、CSA、CE、FM Class I Div 2（以铭牌为准）
- 生命周期：主流在产/成熟 EOL 部分批次，市面有全新库存及测好拆机件
产品介绍
133396-01 是 3500 框架里的核心监测/超速 I/O 卡——如果是 3500/53 组态则专做汽轮机、压缩机超速保护，接三个转速探头做 2oo3 表决，超设定值直接驱动框架继电器跳 ETS；如果是 3500/54 组态则做四通道轴振、轴位移、差胀采集，配 3300 电涡流探头（8 mm/11 mm）和前置器。它本身不带接线端子，必须和后 I/O Terminal Board 配对——这一点在现场最容易疏忽，单独买模块到手发现没地方接线。
坦白讲，这卡故障率很低，老化后多见的是 EEPROM 配置丢失或后端子板接触不良导致”OK”灯灭。换板不需重下程序（配置存在框架非易失存储器），插好后框架自动装载原组态，核对 Slot 号一致即可。有一点要注意：3500/53 和 3500/54 虽然都用 133396-01 前缀硬件，但最终功能取决于框架配置文件（*.cfg），备件通用，但机架软件要已组态对应类型。
应用场景与行业案例
痛点切入
我在电厂碰到过 ETS 超速通道三选二里一块 3500/53 卡”Channel Fail”告警——拆出看后端子板簧片氧化接触不良，不是卡本身坏。但老装置运行 15 年后若报模块 Fault 且重插端子板无效，基本是卡上基准飘了，直接换 133396-01 最省事，别在线上反复试。
典型场景
- 火电/核电汽轮机 — ETS 超速保护（3500/53），三路转速探头 2oo3 表决，防止飞车
- 炼化大型离心压缩机 — 超速及防喘振关联的转速监测，API 670合规
- 燃气轮机辅机 — 轴振/轴位移监测（3500/54），配 3300 探头做 TSI 保护
- 大型风机/水泵 — 关键旋转机械轴系状态监测，4–20mA 送 DCS 做趋势记录
- 造纸/冶金旋转设备 — 差胀、偏心监测，通道可成对组态（Ch1-2 / Ch3-4）
真实案例
北方某 300MW 机组，大修后 ETS 复位发现 3500 框架 Slot 5（3500/53 超速卡 133396-01）OK 灯不亮，TriStation 类比读框架报”Module Not Recognized”。查框架 .cfg 文件 Slot 5 确配为 3500/53，重插后端子板 133388-01 无效。库房有拆机测好 133396-01——断电松锁定拔出旧卡（注意先拔后端子板排线或整体抽出）、插入新卡推到位、恢复后端子板连接→上电→约 20 秒 OK 灯亮绿，框架自动载入原超速设定值（110% nₙ 跳闸）。全程未改组态，ETS 复归正常。老师傅说”这卡十年不坏，坏了就是电容或 EEPROM，直接换别修”。
