产品详情

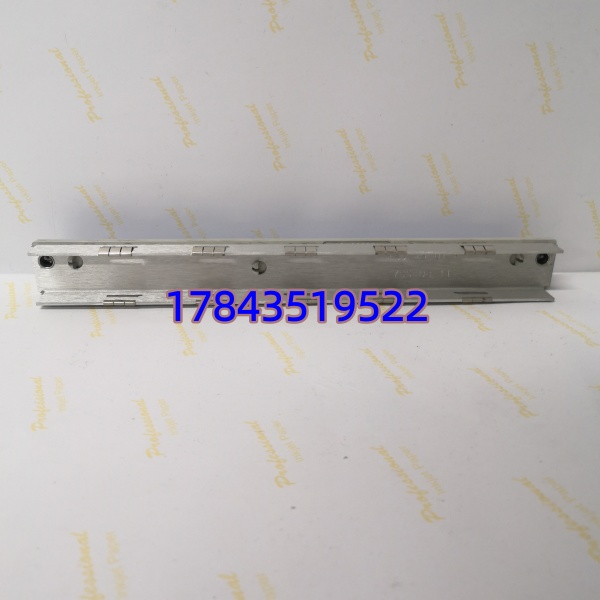

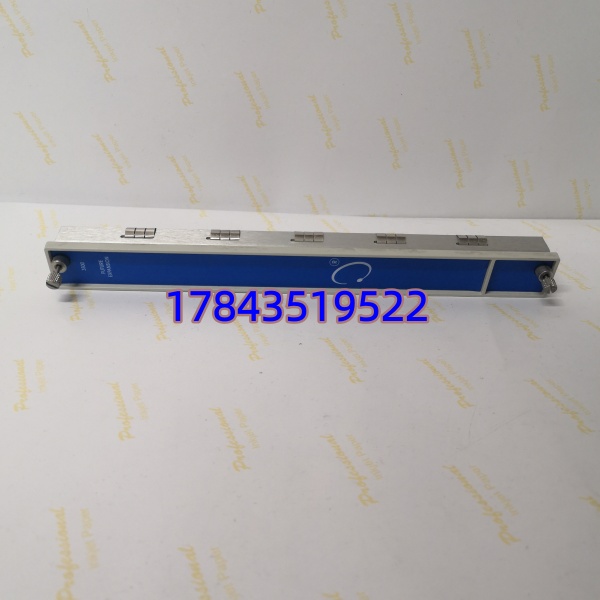

· 型号：128275-01（Ordering Part Number for 3500/22M TDI）
· 品牌：Bently Nevada（Baker Hughes / Emerson）
· 系列：3500 Machinery Protection & Monitoring System
规格参数
- 模块名称：3500/22M Transient Data Interface (TDI) Module
- 订货号：128275-01（标准配置，含以太网口，不含 CED 盘需另配）
- 兼容机架：3500 标准机架（全高插槽，通常安装于 Slot 1 紧邻电源，与 3500/20 RIM 功能合一或配合）
- 主要功能：机架配置通信 + 连续稳态数据采集 + 瞬态（启动/停机/跳闸）动态波形捕获
- 通信接口：1× 10/100Base-T Ethernet（RJ45），支持 System 1、3500 Config Software 联机
- 背板接口：3500 专有背板总线，读取所有监测模块（3500/42M、3500/45 等）的静态/动态数据
- 瞬态捕获：支持报警触发/外部触点触发/手动触发，需配 Channel Enabling Disk（CED，Option -01/-02）扩展缓冲深度
- 数据上传协议：Bently Nevada 私有帧（经 Ethernet 至 System 1），支持 OPC（通过 System 1 服务器）
- 功耗：典型 4.5～7 W（由 3500 机架背板 +5V/+12V 供电，需核对机架电源余量）
- 前面板指示：MODULE OK、COMM ACTIVE、CONFIG OK、FAULT LED
- 工作温度：0 ℃ ～ +65 ℃（柜内安装）
- 存储温度：-40 ℃ ～ +85 ℃
- 认证标准：CE、CSA、符合 API 670 第 5 版机械保护系统要求
- 安装方式：3500 机架标准导轨卡入，不支持热插拔（机架需断电插拔）
产品介绍
128275-01 是 Bently Nevada 3500 监测系统的 Transient Data Interface（TDI）模块，简单说就是把传统 3500/20 Rack Interface Module 的组态通信功能和动态波形采集合二为一。它既负责让工程师通过笔记本或 System 1 软件下装机架配置、读取报警状态，又能按触发条件抓取机组启机升速、惰走、紧急跳闸时的高分辨率振动/位移波形——这是单纯 RIM 做不到的。
坦白讲，3500 机架如果没有 TDI，你只能看稳态数值，”机器跳闸前一刻发生了什么”全是盲区。换上 128275-01 后配合 System 1 可以做阶次分析、碰磨诊断、临界转速辨识。有一点要注意：TDI 不在保护回路内，它挂掉不影响 3500 的报警/跳闸输出，这点设计很合理——但也意味着它不能替代继电器模块做 ESD 硬接线动作。
应用场景与行业案例
我在现场最常遇到的痛点：汽机跳机后 DCS 只有”振动高跳闸”报警，但不知道是转子碰磨、不对中激振还是叶片失谐——3500 没有 TDI 就彻底成了黑盒。128275-01 装上后至少能把跳闸前后数秒动态波形存下来。
典型场景：
- 燃煤/燃气电厂汽机监视：3500/42M 监测轴振，TDI 捕捉启机过临界转速瞬态波形，上传 System 1 做 Bode/Nyquist 分析。
- 炼化催化主风机/压缩机：跳闸瞬间抓波形判断是否反向预旋或气流脉动引发，辅助判定是工艺扰动还是机械故障。
- 海上平台燃机保护：通过 Ethernet 将 3500 数据远传至岸基 System 1 服务器，TDI 兼顾配置通道与周期波形轮询。
- 老旧 3500 改造：原系统只配 3500/20 RIM，增补 128275-01 TDI 模块（需确认机架槽位和电源容量），不动现场传感器接线即获得瞬态诊断能力。
真实案例：华东某 300MW 抽凝机组的 3500 系统早年只装了 RIM（3500/20），一次热控误动跳闸后振动专业想分析波形却无数据，各方扯皮一周。大修窗口加装 128275-01（128275-01 + CED 盘），Slot 1 原 RIM 拆除合并功能。第二次再遇开机过临界时 System 1 自动记录了完整升速波形，发现 2X 分量在 1850rpm 明显共振——据此建议暖机平台避开该区。老师傅说：”早有这卡，上次不至于被工艺追着问是不是探头松了。”
常见问题解答 (FAQ)
Q1：128275-01（3500/22M TDI）支持热插拔吗？能在线更换吗？
A：不支持热插拔。3500 机架所有模块（含 TDI/RIM）均需断电插拔，带电拔可能造成背板总线锁死或模块损坏。好在 TDI 不在保护回路，停机换件不影响机组保护逻辑，换完上电软件重连即可。
Q2：我机架上已有 3500/20 RIM，还需要 128275-01 吗？能共存吗？
A：3500/22M TDI 替代 3500/20 RIM 的功能，一个机架只需一个 RIM 或 TDI（不能两个同时插）。如果要做瞬态波形采集就必须换成 128275-01 TDI。部分老机架 Slot1 原 RIM 拆掉换 TDI 即可，程序配置需重新下载（机架配置，监测逻辑不受影响）。
Q3：128275-01 和 3500/20、3500/92 有什么区别？
A：3500/20＝纯 RIM（只做配置/状态通信，无波形采集）；3500/22M TDI＝RIM＋瞬态/稳态波形采集＋Ethernet；3500/92＝通信网关（Modbus/TCP、Profibus 等协议转换），不做波形采集也不替代 RIM。大型系统通常配 TDI（128275-01）+ 3500/92 分别负责诊断数据和第三方通信。
Q4：瞬态数据捕捉一定要加 Channel Enabling Disk（CED）吗？
A：稳态连续波形可通过 Ethernet 轮询获取不需 CED，但触发式高分辨率瞬态捕获（跳闸/报警触发前后深缓冲区）建议配 CED（订购 Option），否则只能靠软件连续录波受带宽限制。具体深度与 Option Code（-01/-02）有关，以原厂选型表为准。
