产品详情

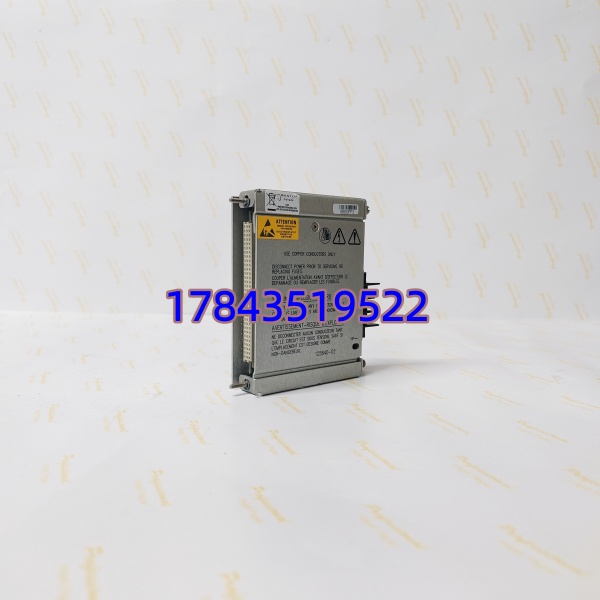

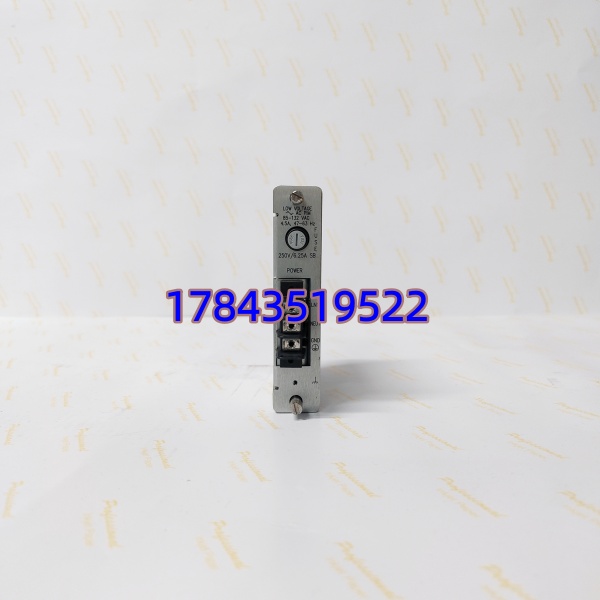

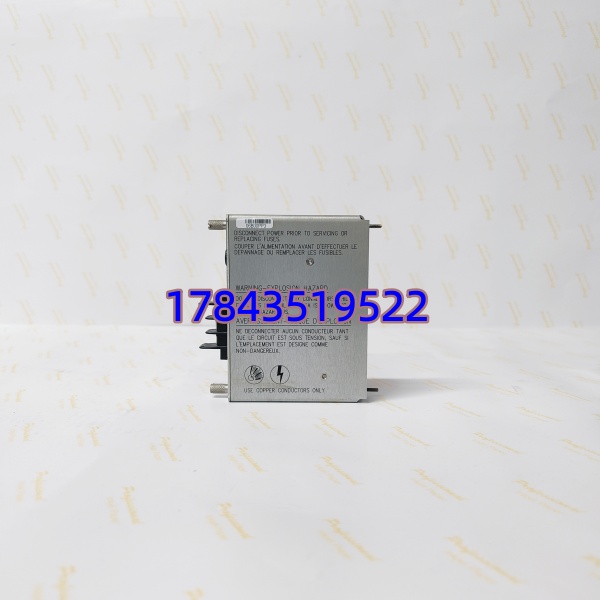

· 型号：125840-02（Bently Nevada 3500/25 Keyphasor® I/O Module，Option -02 内部 120Ω Termination）
· 品牌：Bently Nevada（Baker Hughes）
· 系列：3500 Machinery Protection System — Keyphasor® I/O Module（125840 系列，取代早期 3500/20 单键相模块功能）
技术参数
| 参数项 | 规格值（125840-02 / 3500/25 增强 Keyphasor I/O，Bently 手册 GEK-117939） |
|---|---|
| 产品 P/N | 125840-02（Option -02 = 带内部 120Ω 终结电阻；-01 = 无内部终端需外挂） |
| 框架兼容 | Bently Nevada 3500 系列机架（全高 19″ 或 Mini 框架），插 Half-slot（与继电器模块共享全槽） |
| 输入通道 | 2 路独立 Keyphasor 输入（Ch A / Ch B），可分别设为 Electro-Magnetic Pickup(磁阻) 或 Proximity Probe(电涡流键相探) |
| 电涡流键相输入 | 接受标准 Bently 3300 系列 8 mm 电涡流探经前置器输出：-2～-18 V DC 间隙 + AC 脉冲，典型间隙电压需调至 -9～-11 V |
| 磁阻输入 | 典型 0.5～40 Vrms（峰-峰可达 60 V），内建触发阈值可调（约 0.5～24 V 软件设） |
| 终端电阻 | -02 版内置 120Ω 终端电阻（可软件启用/旁路）；-01 版无内终端需外并 120Ω 于最近从模块或总线末端 |
| Thru / Term 模式 | 支持 Keyphasor 信号 “Thru”（串多模块）或 “Terminating”（末端终结），跳线/Jumper + 软件设 |
| 背板接口 | 通过 3500 框架背板向监测模块（3500/42M、3500/53 等）广播转速值与键相脉冲时刻 |
| 组态方式 | 3500 Rack Configuration Software（RCS），Keyphasor 类型/阈值/极性/Gap Voltage 均软件设定 |
| 状态指示 | 前面板 PWR（绿）、Keyphasor A/B Activity LED（每转闪烁），ERR（红） |
| 供电方式 | 3500 框架背板 +5 VDC / ±12 VDC（典型功耗 < 2 W） |
| 安装方式 | Half-height 模块，安装于 3500 框架半槽，与 3500/32（继电器）或 3500/05 等共享全槽 |
| 工作温度 | 0℃～+65℃（控制室柜内），-40～+85℃ 存储 |
| 湿度 | 5％～95％ RH 无冷凝 |
| 认证 | CE、cULus、部分批次 CCOE / KOSHA，符合 API 670 第 5 版 Keyphasor 要求 |
| MTBF（参考） | >200,000 h @ 40℃（Bently Nevada 3500 系统典型值） |
产品介绍
TSI 柜里轴振模块突然报”Speed Loss”或 1X 相位乱跳但探头间隙电压正常？先查 125840-02 对应通道 Activity LED——每转应闪一次，不闪或偶闪大概率是 Keyphasor 总线反射（无终端或终端失效）或模块输入级老化。换 -02 版最直接：拔旧（记槽位 Half/Full 位置）、插新、RCS Connect → Download Configuration（如框架配置已存可直接 Reconfigure Slot）→ 确认 A/B LED 每转闪烁，不需重校探头间隙（Gap Voltage 在监测模块读，Keyphasor 模块只处理脉冲）。
现场实测发现：老项目用 125840-01 没外终端，Thru 链串俩 Keyphasor 模块时间基准确有 ±1° 抖动，升 -02 并启用内部 120Ω 终端后抖动消失。商务提醒：3500 系列 Bently 仍在产（部分老 Option 号 EOL 转新 Suffix），全新代理通常 12 个月质保；NOS/测试良品流通多要求上电+键相脉冲模拟测试（磁阻模拟信号或电涡流探手动遮光/遮挡感应确认 Activity LED 闪），暗病多在输入比较器阈值漂移。不足要说：它只处理键相/转速信号不做振动测量；单框架最多通常配 2 块 125840-x（4 路 Keyphasor）—超量需审视框架槽位规划。
替换与升级建议
✅ 直接替换
- 125840-02 ←→ 125840-01：物理与电气兼容，-02 多了内建 120Ω 终端电阻（软件可 Enable/Disable）。建议用 -02 替 -01 获更好总线完整性，老框架无终端时尤佳。组态不变。
- 125840-02 ←→ 早期 3500/20（单 Keyphasor 模块）：功能取代关系——3500/20 插槽物理同半高尺寸可换 125840-02，但 RCS 工程需更新识别新 P/N 并重新分配 Keyphasor 参数（工作量 ~30 min），报警定值重输。
- 同框架多槽混插（不同批次/-01/-02）：允许，各槽独立设 Term/Thru。
⚠️ 需 RCS 重新组态（改动小）
- 从 3500/20 升 125840-02：需 RCS 删旧 3500/20 槽定义 → 加 125840-02 → 设 Keyphasor 类型/阈值/Gap → Download All。原振动监测模块(42M etc.) 映射不受影响。
❌ 硬件不兼容
- Epro / Vibro-Meter Keyphasor 接口卡——背板引脚不同，3500 框架不识别。
- 3500/42M 振动卡——可接收 Keyphasor 广播但不能替 Keyphasor 输入功能。
若无 125840-02 现货可用 125840-01 + 外部 120Ω 终端电阻（并联于 Keyphasor 输入端子最近端）暂替，注意终端位置必须在总线物理末端否则反射残留。
