关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 产品型号 | 125840-02 |
| 制造商 | Bently Nevada (本特利内华达) |
| 所属系统 | 3500/15 电源系统 |
| 产品类型 | 低压交流电源输入模块 (Low Voltage AC PIM) |
| 输入电压 | 85 ~ 132 VAC (47 ~ 63 Hz) |
| 最大输入电流 | 约 4.5 A RMS (满机架负载) |
| 电气隔离 | 输入/输出全隔离设计，阻断地环路干扰 |
| 安装方式 | 3500机架左侧半高电源槽位 |
| 冗余支持 | 支持双电源冗余配置，第二路自动备份 |
| 工作温度 | -30 °C ~ +65 °C |
| 物理尺寸 | 约 120.7 × 25.4 × 114.3 mm (半高模块) |
| 重量 | 约 0.34 ~ 0.38 kg |
| 产品状态 | 已停产 (Discontinued)，全球在役系统备件刚需 |
产品深度介绍

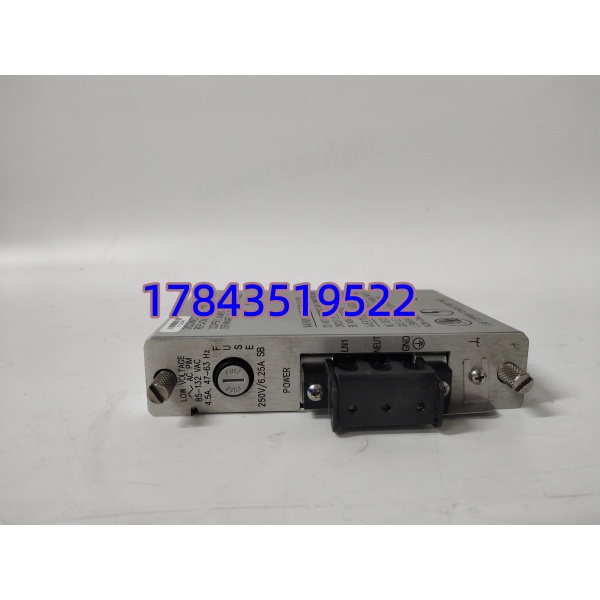

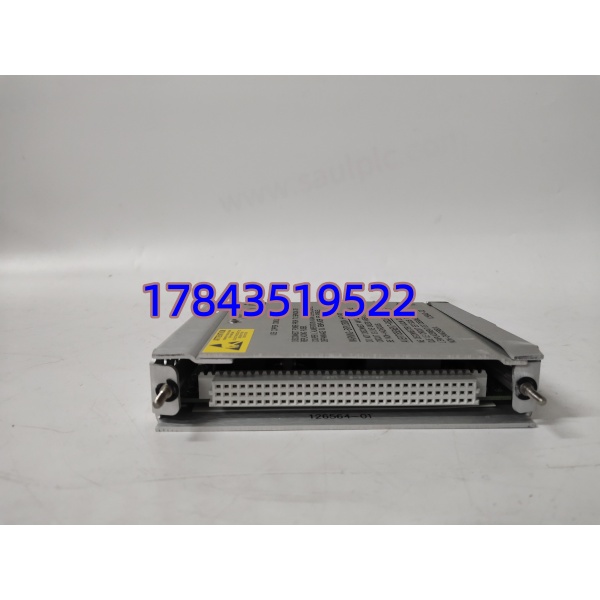

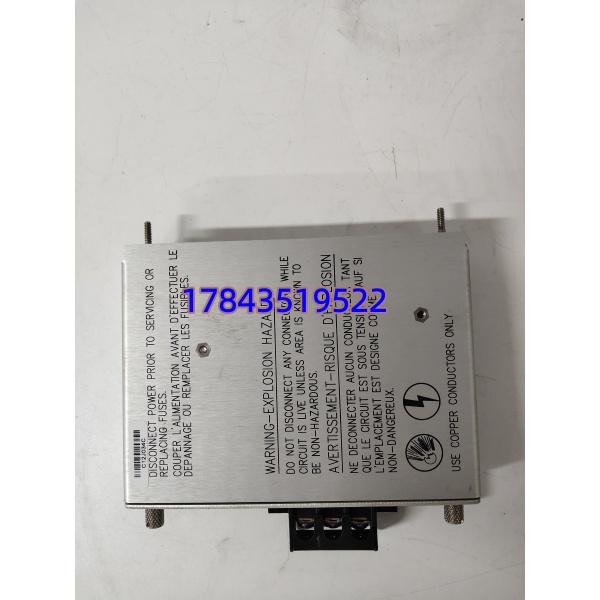

Bently Nevada 125840-02 是本特利内华达3500系列机械保护系统中3500/15电源系统的核心组件。它作为低压交流电源输入模块（PIM），专门负责将工业现场的110 VAC（85-132 VAC范围）电源进行高效转换和电气隔离，为3500机架内的所有监测卡件——包括振动监测器、位移变送器、转速模块等——提供纯净、稳定的直流工作电源。在汽轮机、压缩机、发电机等大型旋转机械的TSI（汽轮机监测仪表）系统中，这块模块就是整个保护系统的“能量心脏”。
这块模块的核心价值在于全电气隔离设计和冗余架构。3500系统采集的是微伏级的振动、位移信号，对电源纯净度极其敏感。125840-02通过电气隔离彻底切断现场电源侧的共模干扰和地环路电流，确保监测数据的精度和可靠性。同时，它支持在同一机架内安装两块电源模块组成1:1冗余——主电源故障时备用电源自动无缝接管，保证系统零停机。对于已经停产的3500系统而言，125840-02是全球海量在役机组备件储备、故障抢修的刚需物资。
技术避坑指南
电源模块看似简单，但现场换这个备件，有几个坑每年都有人踩。花三分钟看完，省下通宵排故的时间。
❗ 1. 高压版和低压版别搞混
- 风险现象: 125840-02是低压版（85-132 VAC），而125840-01是高压版（220V-600VDC）。现场如果接的是220V电源，却买了低压版125840-02，通电瞬间电容直接炸。
- 避坑方案: 采购前务必确认现场电源电压。拍下旧模块侧面标签，核对型号后缀是-01还是-02。
- 案例: 去年一个电厂客户加急采购电源，采购员只报了”125840″，没区分高低压。现场电工接上220V，模块直接冒烟。2000多美金烧没了。
❗ 2. 冗余电源的安装槽位有讲究
- 风险现象: 3500机架可以装两块电源做冗余，下槽位是主电源，上槽位是备用。如果只装一块，必须装在下槽位。装反了可能导致系统无法正常识别主备关系。
- 避坑方案: 更换时拍张照片，原样复制安装位置。如果之前是双电源，新的也装两块；如果之前只装一块，新的也只装一块，插在下槽位。
❗ 3. 已停产备件的来源验证
- 风险现象: 125840-02已正式停产，市面上流通的基本是原厂库存或拆机件。大量翻新件以”原装”名义卖，外观精仿但内部电容老化，上机用几个月就坏。
- 避坑方案: 要求供应商提供可验证的序列号追溯记录。收到货后，拆开防静电袋，观察电解电容顶部是否有”十”字形爆纹，有就是翻新件。
- 实话: 坦白讲，这个型号停产好几年了，原厂库存越来越少。如果对方说”大批量全新原装”，你得打个问号。找能提供上机测试报告和一年质保的供应商，比单纯比价靠谱得多。
❗ 4. 热插拔不等于随便拔
- 风险现象: 3500电源模块支持带电更换，但前提是机架内必须有两块电源在运行。单电源配置下热插拔，整个机架会直接掉电。
- 避坑方案: 更换前先数一下机架里有几块电源。只有一块的时候，绝对不能热拔。必须停机断电再操作。
记住这几点: 核对电压版本、确认安装槽位、验证货源真伪、确认冗余状态。换电源前花10分钟确认这些，能省下90%的返工时间。
