产品详情

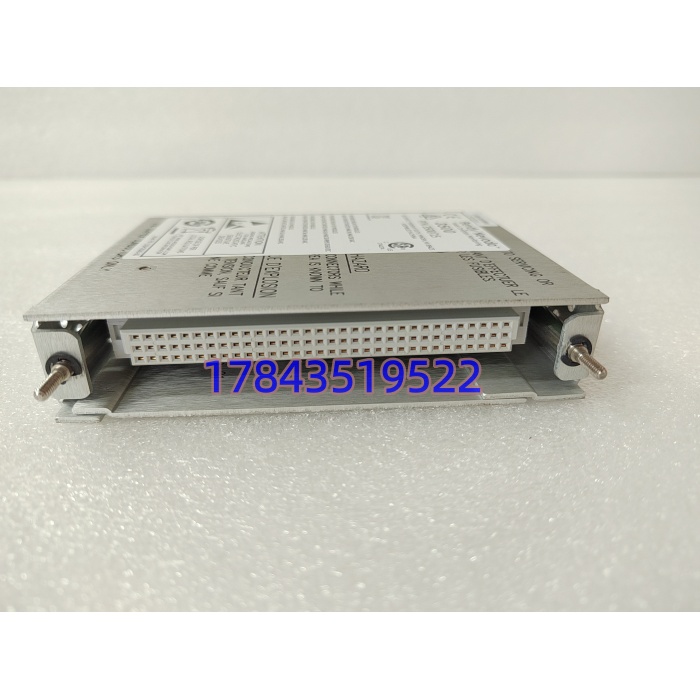

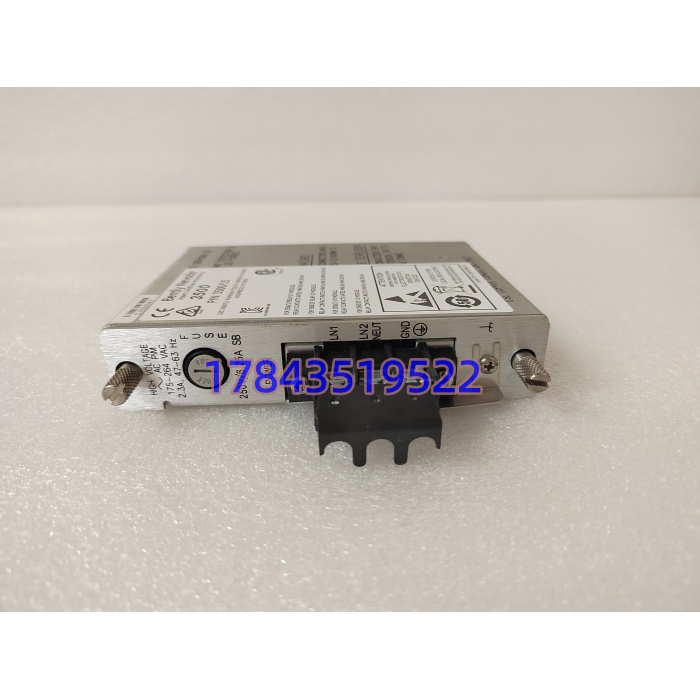

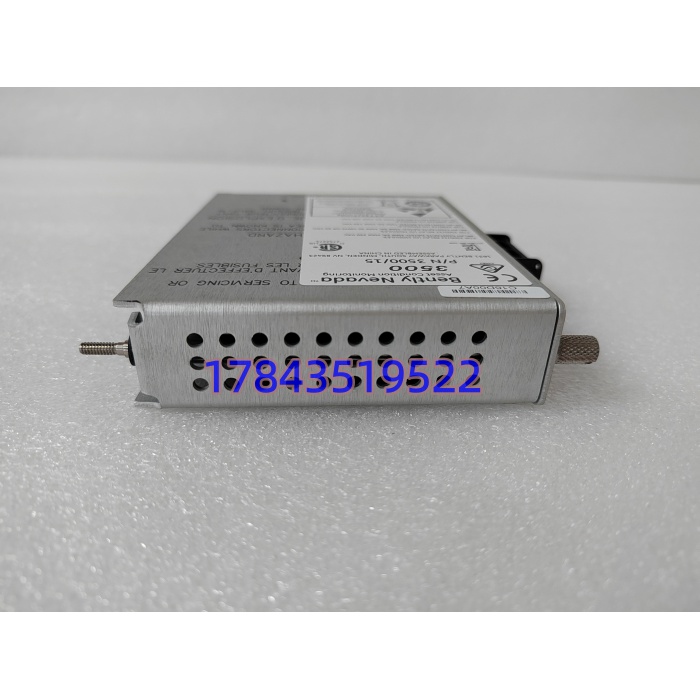

· 型号：125840-01（3500/15 PIM，3500/15-01-01-00）
· 品牌：Bently Nevada（Baker Hughes / Emerson Automation Solutions）
· 系列：3500系列机械保护系统（Machinery Protection System, MPS）电源输入模块
规格参数
| 参数项 | 规格值 | 备注/标准引用 |
|---|---|---|
| 产品类型 | 3500/15高压交流电源输入模块（PIM） | 半高，专用左插槽，非通用IO |
| 型号 / 内部编号 | 125840-01 / 3500/15-01-01-00 | 高压AC入版本，低压DC入是125840-02 |
| 品牌 / 系列 | Bently Nevada / 3500 MPS | Baker Hughes旗下，API 670合规 |
| 输入电压 | 175–264 VAC RMS（47–63 Hz） | 峰值247–373 VAC，兼容220V全球标准 |
| 输入电流 | 最大2.3 A RMS | 根据官方Datasheet |
| 输出电压 | 稳压24 VDC给3500背板 | 满配机架最大约10A/300W |
| 效率 | ≥90% | 低发热，柜内散热压力小 |
| 冗余支持 | 1:1双PIM冗余，零毫秒切换 | 主在下插槽，备在上插槽 |
| 热插拔 | 支持在线更换单块，不停机 | Supply OK LED指示状态 |
| 保护功能 | 过压/过流/短路，250V/6.5A SB熔丝 | 熔丝熔断LED，前端需外置MCB |
| 工作温度 | -30°C 至 +65°C | 存储 -40 至 +85°C，95%RH非凝露 |
| 尺寸/重量 | 120.7×25.4×114.3mm（半高），~0.34kg | 机架左专用电源槽，占用1槽位 |
| 隔离/EMC | AC输入↔DC输出电气隔离 | IEC 61000-4-5 4kV瞬态脉冲 |
| 认证 | CE, UL, cULus Class I Div 2 A–D | API 670第5版机械保护架构组件 |
| 生命周期 | 成熟后期，新件稀缺，流通以库存/翻新 | 替代低压DC入125840-02并存 |
产品介绍
从E维护者视角切入：现场实测发现，这块125840-01在汽机监视柜里是典型的“看着不起眼、挂了全黑屏”——某个项目里碰过沿海电厂凝汽器抽气压缩机3500柜，半夜Supply OK灯灭一块PIM（内部熔丝烧在雷雨感应过压），幸亏下了冗余配置，第二块PIM零毫秒接管，振动监测/轴位移卡全跑没断数据，只是维护晨检才发现。它本质上是3500机械保护系统的“心脏起搏器”：不像3500/42M振动卡或3500/33继电器输出卡直接管跳闸，PIM只干一件事——把现场脏兮兮的175–264VAC工频交流塞进整流滤波稳压，吐出干净的24VDC背板电给全部监测/IO/通信模块吃。半高设计塞机架左专用槽，自带Supply OK绿LED，熔丝炸了直接指给你看，热插拔换完继续跑，API 670审计时供电冗余是硬指标。
供应链价值上，125840-01已进入ABC分类的A类隐蔽关键件：单价不高（翻新约3000–5000元），但它是整个3500机架的供电入口，PIM双冗余下一坏还能撑，两块都挂等于振动监测全盲+继电器输出全失，汽轮机/压缩机直接触发“监测丢失”ESD跳机。原厂Baker Hughes还在产但交期拉到12–20周起，第三方流通全是电厂退役库存或授权翻新，属于长交期供电神经件。TCO不能只算模块钱，要算一次3500全断电让百万千瓦机组走“振动监测丢失跳闸”的损失——某核电辅机非计划停机4小时就是八位数。所以老3500柜不管单/双PIM，底线留1块125840-01冷备做Buffer stock（防静电袋封好放MPS备件格，半年上电看Supply OK绿+24VDC输出纹波），双冗余柜直接备1块冷备够用，Last-time-buy时按剩余机组寿命囤2块防交期拉爆。（严格来说它只在机架Config软件里设成Dual PIM才启冗余切换，单PIM配置插两块也会跑但第二块只做温备不自动切，请以原厂3500/15手册和贵厂机架配置为准）
应用场景与库存策略
停机损失来自PIM故障让3500机械保护系统局部或全柜断电，振动/轴位移监测盲掉触发机组“监测丢失”ESD跳机，或者单PIM配置下熔丝烧断整机架黑屏。采购周期原厂新件12–20周起，第三方流通以退役库存/翻新为主交期1–10天成色参差，属于长交期隐蔽供电关键件。
典型场景与备货建议：
- 火电/核电/燃机主汽轮机监视 3500 MPS机架：PIM给振动/轴位移/偏心/键相位全卡供电，非它不可因为API 670强制要求机械保护供电冗余+SIL架构链路，第三方电源模块拿不到安评签字；建议每个3500柜（通常双PIM冗余）留1块冷备件做Buffer stock（防静电袋封好柜顶，季度点检插测试机架看Supply OK绿+24VDC输出≤1%纹波），另由授权MRO签框架代管1块热备翻新。
- 海上平台压缩机/泵组远程机柜：盐雾+电压波动大，125840-01宽输入175–264VAC抗晃电，非它不可因平台空间小只能半高PIM省槽位且热插拔不停机换熔丝；建议按ABC A类管理，Last-time-buy囤2块冷备（按平台剩余15年寿命），新扩建直接指定同型号别换低压DC入125840-02（要改现场24VDC配电）。
- 石化炼油厂大型风机/空压机群：多台3500柜并联集中监视，非它不可因老柜固件v2.x只认125840-01的AC入版本，换DC入要重布机柜电源；建议由供应商做寄售库存（Consignment），避免备件呆滞又保API 670允许的1小时内调货，顺带把单PIM柜升成双PIM冗余再备冷备。
- 老旧3500 v1.x升级到v3.x机架：PIM硬件引脚兼容但Config软件要升到v2.0以上才开Dual PIM自动切换，非它不可因升级期常插拔电源测背板电；建议项目级集中备1块冷备供3–4个同型柜调拨，不要每台柜子各囤一块浪费资金。
真实案例：北方某300MW热电联产机组，春检做3500柜清灰维护，维护工拔了上插槽备用PIM（125840-01）想测Supply OK灯响应，插回去时没卡紧——下半小时后主PIM内部熔丝恰巧雷击感应过压炸了，冗余切换本该上插槽备用顶上，结果因为没卡紧Contact Fail灯红，整机架3500/42M振动+3500/45轴位移全断电，DCS收不到“振动OK”信号触发ESD跳汽轮机，非计划停机3.5小时。当时库房只有3500/42M振动卡备件零块电源模块，打遍本地自动化商翻出一块拆机125840-01但固件Config里还是单PIM模式，连夜重刷机架Config启Dual PIM+上电测试Supply OK，恢复用了4小时，估算损失≈110万，而提前囤一块PIM冷备才原价约3800。现在那厂MPS备件柜里125840-01永远真空袋封好放最左格，季度点检必插测试机架跑“拔主PIM看备PIM零毫秒接管”测试，还加了规程：维护只允许拔备用插槽PIM做测试，主供电PIM禁止在线拔除非Confirmed Dual PIM模式+ESD旁路许可。（严格来说他们本可以切SIS硬接线旁路振动监测走完春检，但电厂安规API 670规定MPS全断电必须跳汽轮机，这是管理要求不是技术限制，请以原厂手册和贵厂SOP为准）
