产品详情

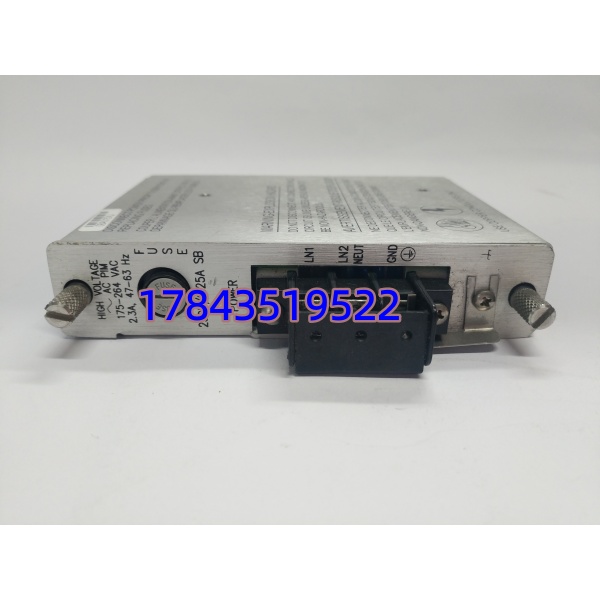

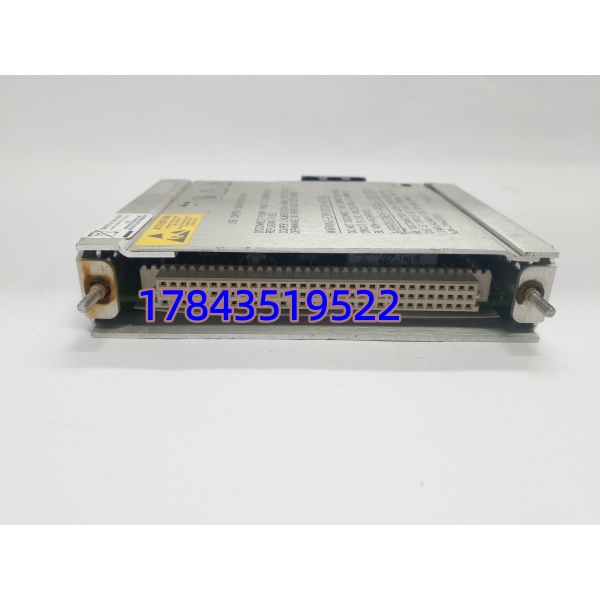

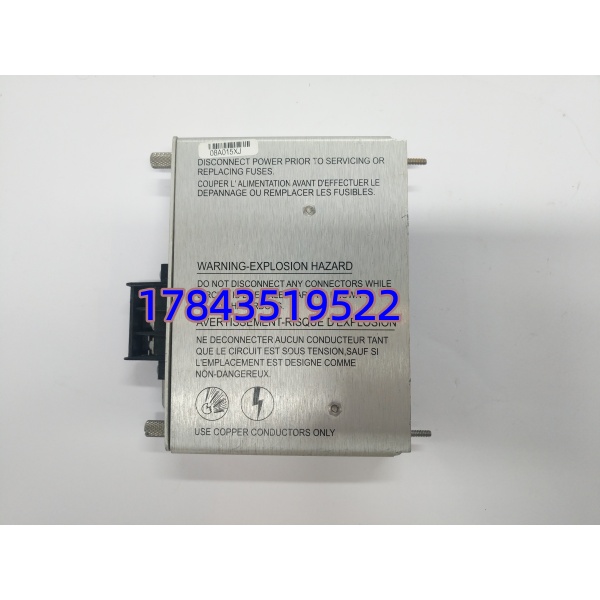

· 型号：125840-01
· 品牌：Bently Nevada（Baker Hughes / Emerson）
· 系列：3500 机械保护系统 — 3500/15 Power Supply Module（High Voltage AC Version）
规格参数
- 产品型号：125840-01
- 关联型号：3500/15-01-01-00（高压 AC 版本 PIM）
- 制造商：Bently Nevada（现 Baker Hughes）
- 模块类型：3500 机架专用高压交流电源输入模块（半高，Power Input Module）
- 输入电压：175 – 250 V AC RMS（47–63 Hz），部分资料标注宽范围 100–264V AC
- 峰值输入耐压：247 – 373 V AC
- 输出电压：24 V DC（背板总线供电）
- 额定输出电流：最大 ≈ 2.3 A RMS（依机架满配功耗而定）
- 转换效率：≥ 90 %
- 安装位置：3500 机架左侧专用半高槽位（下槽为主电源，上槽为冗余备电）
- 冗余能力：支持双电源 1+1 并联冗余，自动无缝切换，任一模块可热插拔
- 状态指示：前面板 Supply OK LED（亮=输出正常，灭/闪=故障或输入丢失）
- 保护功能：过压(OVP)、过流(OCP)、短路保护(SCP)、内部保险丝熔断指示
- 冷却方式：自然对流，无风扇
- 工作温度：-30 ℃ ～ +65 ℃
- 存储温度：-40 ℃ ～ +85 ℃
- 湿度：5 % – 95 % RH（非凝露）
- 尺寸（约）：120.7 × 25.4 × 114.3 mm（H×W×D）
- 质量：≈ 0.34 kg
- 防护等级：IP20（柜内安装）
- 认证：CE、UL、CSA、符合 API 670推荐
产品介绍
125840-01 是 Bently Nevada 3500 TSI（汽轮机监视仪表）系统里那块半高交流电源模块，负责把现场 220V AC 转成机架背板用的 24V DC。3500 机架左右两侧各有一个半高电源槽位，可以插两块 125840-01 做 1+1 冗余——这是 API 670 对关键机组 TSI 的基本要求。模块本身无软件配置，插进去背板自动识别，前面板只有一个”Supply OK” LED。
有一点要注意：3500 电源分高压 AC 版（125840-01，本型号）和低压 DC 版（如 125760-01 接 24V DC），两者外观几乎一样但互不兼容，买前一定核对现有机架里装的是哪种。我现场遇到过仓库发错 DC 版插 AC 供电柜，上电直接不启动。另外冗余配置下一主一备建议同批次，避免 LED 逻辑判异。
应用场景与行业案例
痛点切入
凌晨 3500 框架所有监测卡（3500/42M 振动、3500/45 胀差等）集体掉线，上位 System 1 报”Rack Communication Lost”——量机架 24V 背板电压跌到 18V 以下，一块电源模块电容老化失效，幸亏另一块冗余撑住没跳机。若单电源且无冗余，直接丢 TSI 保护，机组面临停机风险。
典型场景
- 火电/核电汽轮机 TSI 柜 — 3500 机架为高中压缸振动、键相、胀差监测卡供电，通常配双 125840-01 冗余
- 燃机/压缩机机组保护屏 — 现场只有 220V AC 可用，此模块直接接入无需外置 DC 电源
- 石化催化裂化主风机监测 — 高温高湿环境，要求电源 MTBF >10 万小时且支持在线更换不停机
- 水电机组摆度/振动监测 — 与 UPS 220V AC 或厂用电 AC 并联，保证黑启动期间 TSI 不失电
真实案例
沿海某 660MW 超临界机组，TSI 柜配双 125840-01 冗余。大修期间发现 A 路电源 OK 灯微闪，万用表带载量输出 23.1V（空载 24.05V），怀疑电解电容老化。趁停机窗口更换 A 路——拔旧板、插新板、确认 OK 灯亮，全程 <30 秒，B 路正常带载未中断监测。热工主管说：”这东西十年不坏，一坏就是半夜，柜里永远得留一块。”
