产品详情

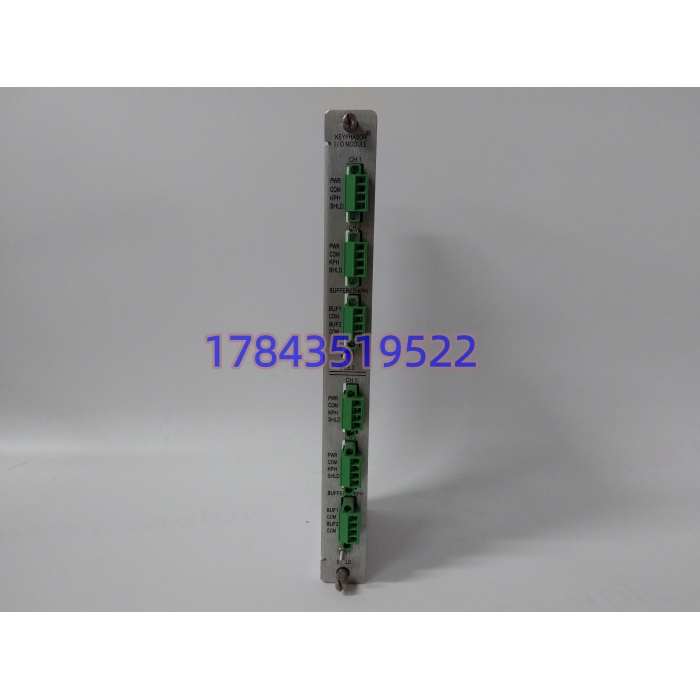

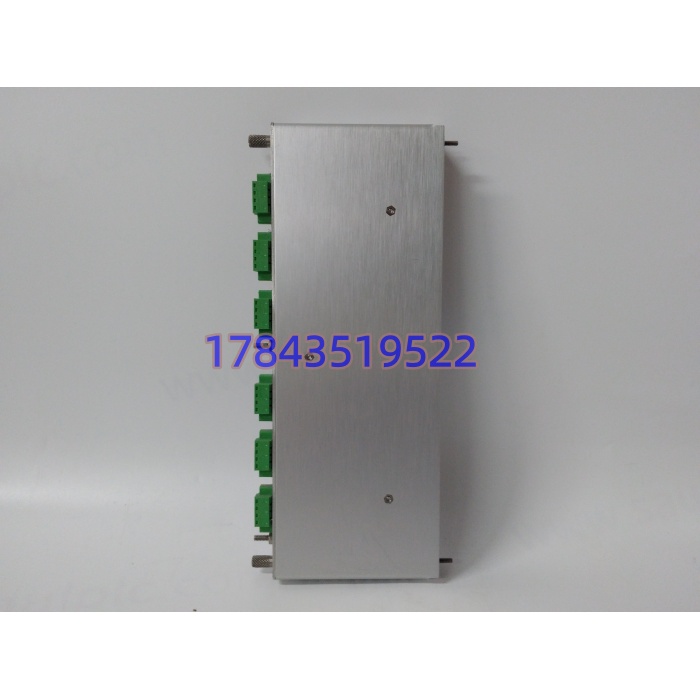

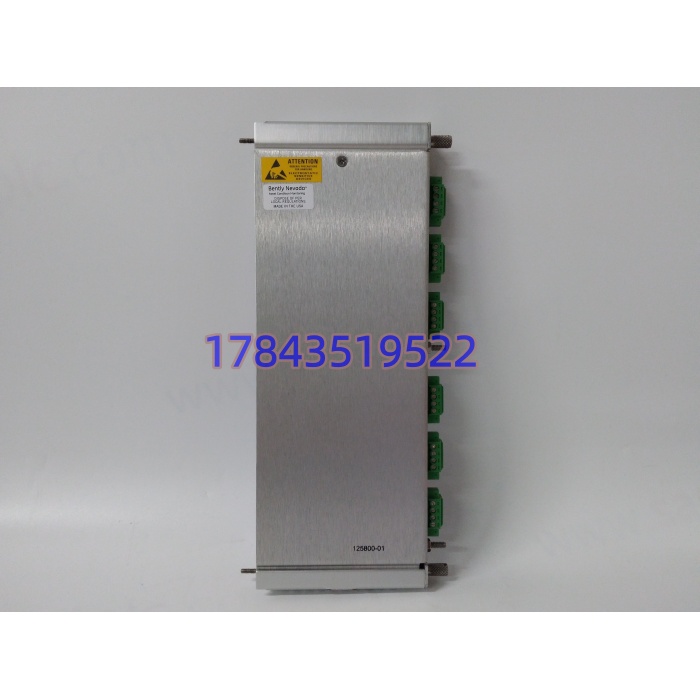

· 型号：125800-01（I/O 后卡） / 3500/25（前卡，用户简写 350025）
· 品牌：Bently Nevada
· 系列：3500 Enhanced Keyphasor Module
规格参数
| 参数项 | 参数值（125800-01 I/O 后卡口径，多源一致） |
|---|---|
| 产品类型 | Keyphasor I/O Module with Internal Terminations（后卡） |
| 适配前卡 | 3500/25 Enhanced Keyphasor Module（前卡如 149369-01 PWA） |
| 通道数 | 2 路独立键相输入（可成对配 TMR 最多 8 路键相） |
| 传感器类型 | 电涡流接近探头（8/11mm）+ 3300 前置器；或磁电拾波器（Mag Pickup） |
| 探头输入范围 | -0.8 至 -21.0 V DC（非隔离 I/O 版）；隔离版 +5~-11V DC |
| 磁电输入 | 需 >200 rpm（3.3 Hz）起转 |
| 输入阻抗 | ≥21.8 kΩ |
| 键相激励 | -24 V DC，每通道最大 40 mA（供探头/磁电） |
| 输出 | 2 路缓冲 Keyphasor（前卡面板同轴 BNC）；背板数字键相送 3500 监测器 |
| 输出阻抗 | 50 Ω max |
| 频率范围 | 0.017 Hz–20 kHz（1–1,200,000 cpm） |
| 转速精度 | ±0.05% 或 ±0.01 RPM 级（视前卡固件，渠道口径不一） |
| 脉冲分辨率 | 1 μs 级 |
| 端子 | 内部接线端子（Internal Terminations），免外接终端电阻 |
| 供电 | 3500 背板 24 V DC，模块典型 3.2 W |
| 指示 | 前卡 3500/25 面板有通道 OK / Keyphasor 灯；后卡 125800-01 无独立灯 |
| 安装 | 3500 机架后部 I/O 槽（与前卡 3500/25 半高前槽对应） |
| 尺寸重量 | 约 242×112×25 mm / 0.38 kg |
| 工作温度 | 0 至 +65 ℃（部分资料标 -30 起，以原厂手册为准） |
| 存储温度 | -40 至 +85 ℃ |
| 湿度 | 95% RH 非凝露 |
| 认证 | 3500 体系 CE / ATEX 系统级 |
| 同代对照 | 125792-01（老版内部端子 I/O）、129767-01（外部端子 I/O）不可混插同前卡 |
| 生命周期 | 3500 平台成熟件，原厂新货走 BH 项目制，市面 NEW SURPLUS / 拆机流通 |
产品介绍
从维护者视角看，125800-01 是 3500 机架后部”探头线进来第一道关”——它不跑算法，但内部端子接法错了（比如该用内部端子版却买了 129767-01 外部端子版），现场就得在后端子排上焊终端电阻，磁电探头长距离传输会拾噪声，TDM 相位图在低速动平衡时直接糊。某 300MW 汽机大修碰过：换 3500/25 前卡没换后卡，把老 125792-01 留在槽里，前卡固件认新板不认老板，报”I/O Mismatch”，键相信号时有时无，动平衡做三遍相位对不上。后卡和前卡是绑定代次，不能”前卡升代后卡留老”。
严格来说，用户写的”350025″就是 3500/25 去掉斜杠和 25 前导零的连写，采购单必须还原成 3500/25；而 125800-01 是这套键相模块的后卡 I/O，不是 3500/25 本身。渠道商常把”3500/25 + 125800-01″写成一行卖，容易让人误以为 125800-01 就是 3500/25——其实前卡插前半高槽跑整形和背板通信，后卡插后 I/O 槽接现场线，两张一起才是一套 Enhanced Keyphasor。备货 BOM 里建议写”3500/25（如 149369-01）+ 125800-01（内部端子 I/O）”绑一行，别单买后卡以为能跑。TCO 上汽机/压缩机的键相是 TDM 动平衡和 1X 矢量分析的基准，缺它=大修窗口白占，按机架键相槽位数 1:1 冷备套件比停一次大修便宜太多。
应用场景与库存策略
键相 I/O 后卡的痛点不是”不通”，是”内部/外部端子版买错+前后卡代次不对”——表现都是键相信号偶发丢脉冲、TDM 相位跳变、动平衡配重算错。3500 平台成熟件渠道收紧，拆机后卡内部端子螺钉滑牙普遍。
- 火电汽机 TSI：3500/25+125800-01 给 3500/42M 振动和 TDM 提供键相，非它不可（3500 原生），建议 A 类，每对键相槽（主/备）备 1 套前卡+后卡冷备。
- 离心压缩机/烟机：高速轴键相，建议按机组数 ×1 套 + 区域共享。
- 海上平台/沿海电厂：盐雾重，后卡后部端子螺钉必须确认无氧化，建议 NEW SURPLUS 优先。
- 老厂 3500 未升 System 1 新硬件：按剩余寿命 5–8 年 Last-time-buy，前后卡同代次锁死（如 3500/25-01-01-00 + 125800-01）。
- 改造边界：升 3500 新固件或迁 System 1 采集层时键相架构不变，继续备原套件；只有整机迁非 Bently 体系才淘汰。
真实案例：某乙烯装置裂解气压缩机 TDM 年度动平衡，相位数据每天漂 10°–15°，配重贴上去振动反升。维保换 3500/42M 振动卡、查轴系对中全无效；最后拆 3500 机架后发现 125800-01 后卡内部端子排第 3 点螺钉松（磁电拾波器回路），信号时断时续但前卡 3500/25 不报 Fault 只报”Keyphasor Signal Quality Degraded”。备件柜里有一张 129767-01（外部端子版）没用，内部端子版 125800-01 没有，从同行借一套同代前后卡热插拔换上，相位立刻稳。那次动平衡占用压缩机停役窗口 8 小时，够买十几套 125800-01。之后该厂把”前后卡同代次+内部端子版尾标”写进 TSI 备件硬条款。
