产品详情

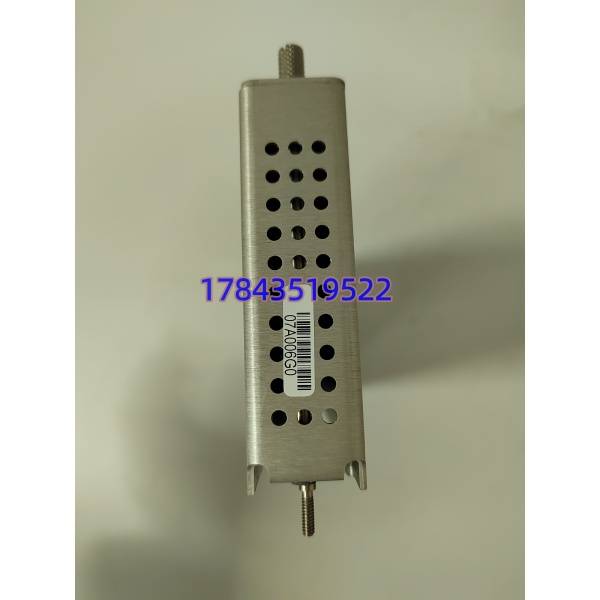

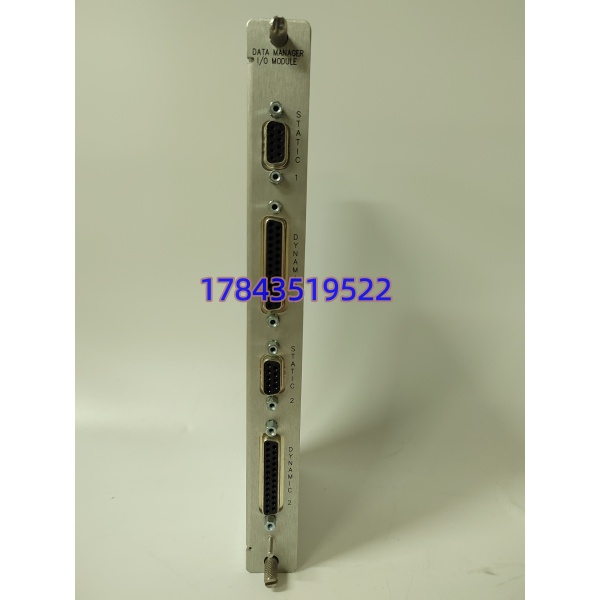

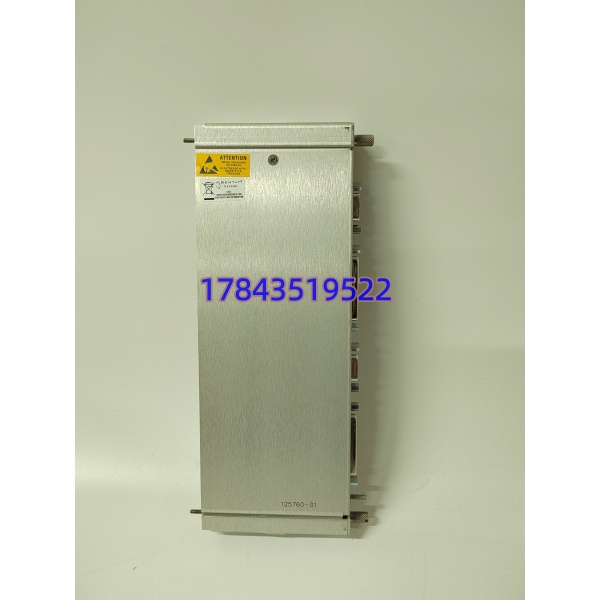

· 型号：125760-01
· 品牌：Bently Nevada
· 系列：3500系列 / 3500/20 机架接口模块
规格参数
- 系列：3500系列，属于3500/20机架接口模块（RIM）
- 产品类型：数据管理器I/O模块
- 安装位置：必须安装在3500机架的1号插槽（紧邻电源）
- 功耗：约4.75瓦
- 数据接口：RS232串口通信
- 数据速率：最高38.4 k波特率
- 内部拓扑通信速率：14.4 k波特率
- 工作电压：24V DC（典型值，支持12-32V DC范围）
- 工作温度范围：-40°C至+85°C
- 尺寸：约24.1cm × 11.2cm × 2.5cm（高×宽×深，不同来源略有差异，以实物标签为准）
- 重量：约0.4kg至0.9kg（不同来源数据有差异，以实物为准）
- 通信协议：支持Bently Nevada专有协议，兼容TDXnet、TDIX、DDIX通信处理器
- 冗余支持：支持TMR（三重模块化冗余）配置
产品介绍
125760-01是Bently Nevada 3500系列机械保护系统中的一个关键组件，正式归类为3500/20机架接口模块（RIM）。它的核心任务是充当3500监测机架的“通信枢纽”——负责机架的整体配置管理，并将监测器采集到的机械数据（振动、位移、转速等）通过专用协议传输给外部的通信处理器（如TDXnet、TDIX或DDIX），再由这些处理器将数据上传至上位诊断软件。
坦白讲，这个模块和之前聊过的3500/22M TDI模块职能不同。125760-01是3500机架本身的大脑之一，负责机架初始化和配置，少了它机架根本起不来。而3500/22M主要负责把波形数据推给上位机做分析。有一点要注意，这个模块不直接参与振动的监测和保护动作——它不在所谓的“关键监测路径”上，即便它出了故障，机架里的监测器照常工作、该跳机照样跳机。但问题是，没了它，你就没法远程配置机架、读不到数据，本质上变成了瞎子。它在3500框架的1号槽位，紧挨着电源模块，买回去装错槽位插不进去的。
应用场景与行业案例
痛点切入：
搞状态监测的最怕什么？现场3500机架通讯断了，上位机读不到数据，千里之外的诊断中心啥也看不见。跑过去一看，通讯模块指示灯全灭，机架配置参数莫名其妙丢了——换新的容易，重新配置所有监测器的报警值和量程能折腾半天。这玩意儿要是坏了，恢复系统通讯和配置比换个监测通道麻烦得多。
典型场景：
- 石油/天然气——压缩机站状态监测： 站内多台离心压缩机通过3500系统监测轴振动和位移，125760-01将数据汇总后经TDXnet通信处理器上传站控SCADA系统。远程诊断全靠它传数据，通讯一断，维护人员就得跑现场去读本地数据。
- 发电厂——汽轮发电机组振动监测： 电厂设备可靠性部门需要实时查看机组振动趋势，125760-01配合DDIX处理器把数据推送到System 1软件。模块支持-40℃至+85℃宽温工作，能扛电厂汽机间的高温环境。
- 海上平台——关键旋转设备保护系统： 平台空间紧凑，维护窗口有限。模块支持TMR冗余配置，一块出问题另外两块顶上。海上作业最怕单点故障，冗余设计能保证通讯不中断。
- 冶金——轧机主传动电机监测： 轧钢现场震动大、粉尘多，模块设计用于恶劣工业环境。而且它不在关键监测路径上的特性，意味着即便通讯模块故障，电机保护跳机功能不受影响。
真实案例：
有个海上平台的透平压缩机，某天中控室突然收不到振动数据了。远程诊断中心急得直催，平台电气师跑去机柜间一看，125760-01模块面板指示灯全灭。还好平台备件库里有库存，拿来直接换上。但问题来了——新模块插上之后机架参数全是出厂默认，所有的报警值、量程、通道配置全丢了。电气师打电话回陆地求援，技术支持翻了半天归档图纸才把配置参数逐项敲回去，前后折腾了四个小时才恢复通讯。
后来那个平台的维护主管跟我吐槽：“早知道就提前把配置文件导出来存一份，换个模块十分钟的事，重新配参数花了半天。这玩意儿换了新件之后必须重新下装机架配置，不是插上去就能用的——这一点务必提醒你们采购，买模块的时候别忘了要一份配置备份的操作说明。”
