描述
产品详情

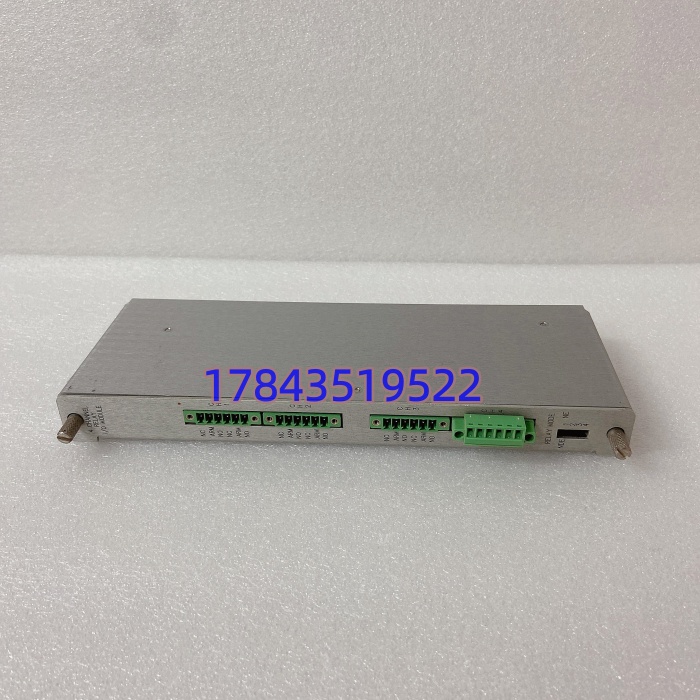

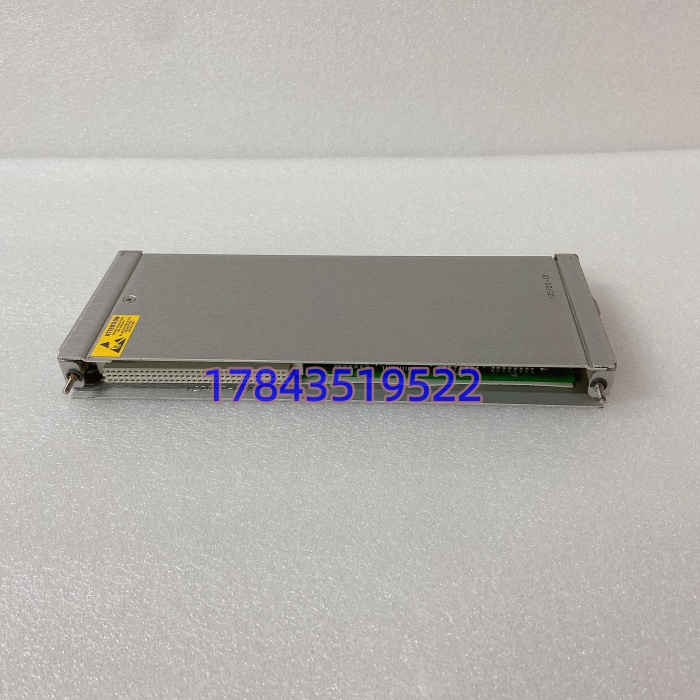

· 型号：125720-01（Bently Nevada内部部件号，对应3500/32四通道继电器输出；严格来说它只在3500框架组态软件v3.0以上完整支持Alarm Drive Logic延时/表决，老机架v2.x能跑但丢失可编程延时，只能做即时触发。另外“备用/Redundant”后缀指专用于冗余对插槽，物理兼容普通3500/32但组态里要设成Primary/Redundant对）
· 品牌：Bently Nevada（Baker Hughes旗下，原GE，机械保护系统鼻祖）
· 系列：3500系列机械保护监测系统（MPS），插在19英寸机架全高I/O槽（通常在TDI/3500/22M右侧），配合3500/42M振动、3500/50转速、3500/60温度等监测器
规格参数
· 产品型号：125720-01（对应3500/32 4-Channel Relay Module，冗余版标125720-01）
· 制造商：Bently Nevada（Baker Hughes）
· 模块类型：四通道继电器输出模块（Relay I/O Module，全高单槽）
· 通道配置：4路独立可编程SPDT（Form C，单刀双掷），干接点NO/NC/COM
· 触点额定：最大开关电压250 V AC / 30 V DC，阻性负载2 A @ 30 V DC或0.5 A @ 250 V AC（典型5 A @ 24 V DC / 120 V AC per资料），开关容量62.5 VA（250V×0.25A）或250 VA上限
· 供电方式：+24 V DC由3500机架背板统一供给，典型功耗≤6 W（约2500 mA@5V等效背板电流）
· 逻辑功能：Alarm Drive Logic，每通道支持AND/OR/2oo2/2oo3表决+0.1–10 s可编程延时（防误跳车）
· 响应时间：吸合/释放典型<25 ms，部分资料标≤1 ms线圈驱动，触点机械动作毫秒级
· 隔离：线圈↔触点间及通道间/通道对地1500 V AC rms（1分钟），符合IEC 61010
· 状态指示：前面板OK（绿，模块自检/背板通信）、TX/RX（通信）、每通道Relay/Alarm LED（红吸合）
· 热插拔：支持在线更换（插拔<1分钟），更换时不触发机架总报警但需要TDI重新枚举
· 环境：工作0至+65°C（柜内），存储-40至+85°C，5–95% RH非冷凝，IP20机架内
· 物理：全高3500模块约241×24.4×99.1 mm（H×W×D），重≈0.4 kg，机械键控防误插
· 标准/认证：API 670第5版（机械保护强制规范）、CE/UL/cUL/ATEX Zone 2可选，IEC 61131无关（纯硬件继电器）
· 配置软件：3500 Rack Configuration Software / System 1，通过TDI或USB端口下载组态
产品介绍
从场景痛点切进来：3500系统是汽轮机、燃气轮机、合成气压缩机这些“印钞机”的最后一道硬线防线，125720-01就是那根手指——振动探头和位移传感器测到危险阈值后，3500/42M发“Danger”软信号进机架背板，这块继电器卡按Alarm Drive Logic做2oo3表决+200 ms延时防变频器干扰误跳，然后SPDT干接点物理串联进24 V DC跳闸电磁阀回路（常闭NC在模块失电/断线时自动断开电磁阀供电，导向安全态）。现场实测发现，它的失效模式天生安全：某个项目里碰过，继电器线圈烧了（驱动级过流）或机架整体失电，所有Form C触点靠弹簧力回到NC常闭位，紧急停机电磁阀断电动作，不会因卡件故障导致ESD拒动。严格来说它只在组态里设成“失效安全/De-energize to Trip”才有这效果，现场图省事改成NO常开触发就是审计Major Finding。
作为ABC分类的A++类死命件：这块卡本身不贵（二手￥3k–8k，清仓NOS￥12k+），但它管的干接点直接串联百万级旋转机械跳闸回路——汽轮机跳车一次热应力损伤+发电量损失轻松六位数美金起，3500机架里监测器坏了还能靠冗余对接管，但继电器输出是单点（哪怕冗余对也是两块125720-01做Primary/Redundant，主卡故障备卡接管但物理上还是单继电器触点串电磁阀）。原厂虽未全系EOL但3500/32新件交期波动12–26周且逐步往3500/34移，老装置别急着升（改组态+API 670重认证花掉七位数），库存经理眼里Last‑time‑buy按每机架装1主+1冗余对额外备1块冷备（A++），放防静电柜做Buffer stock，每年上电Proof‑test插测试机架跑Alarm Drive Logic+触点动作计数（电机械继电器10万次电气寿命，呆滞里触点氧化要Proof‑test）。TCO算的是“一块卡保十年不跳车误动也不拒动”，战略囤货ROI碾压盲目追3500/34迁移。
应用场景与库存策略
痛点切入：3500/32的125720-01是连接机械保护监测系统与外部执行机构的唯一硬线桥——汽轮机振动超限→3500/42M Danger→125720-01 SPDT干接点断开24VDC跳闸电磁阀→主汽门关闭。原厂新件交期12–26周波动，若继电器触点氧化拒动或模块背板通信掉链，要么误跳车（生产损失）要么拒动（转子碰磨机毁人亡），备件采购周期（找测试二手+进电厂/炼厂安检）24–72小时起，关键备件可用率直接挂钩全厂HAZOP。
典型场景与备货建议：
· 燃煤/燃气电厂汽轮机本体MPS：3500机架装3500/42M振动+3500/50超速+125720-01做跳闸输出，非它不可因为API 670硬性要求硬线继电器输出串联电磁阀（DCS DO不够可靠）；建议按每机架装1主+1冗余对备1块冷备（A++类），电厂级共享1块浮动Buffer放继保室防静电柜，Last‑time‑buy时按装机机架×0.5块囤NOS（含未来10年替换），严格按序列号追踪+每年上电Proof‑test触点动作。
· 炼化合成气压缩机/催化气压机：压缩机振动/位移保护用3500/32继电器卡驱24VDC停机电磁阀，非它不可因为电机械继电器Fail‑Safe（失电NC回安全位）比固态输出抗干扰；建议现场存1块“保险”放控制室柜内，由供应商VMI代管或签三年共享备件池，考虑到大修窗口短，宁可多备也别赌空运进厂安检。
· 海上平台燃气轮机MPS：盐雾+空间受限3500机架全高槽，125720-01冗余对专用于平台，非它不可因为硬线跳闸不能依赖无线/通信；建议LTB时按平台装机×1.2倍拿NOS密封防潮柜，直升机补货贵到疯，换卡规程写进夜班应急卡（热插拔<1分钟但需TDI重新枚举，严格来说先切维护模式再拔）。
· 老线改造/二手设备Broker翻新：收旧3500机架翻新卖化工厂，常缺125720-01导致Alarm Drive Logic跑不通（TDI报I/O mismatch）；建议Broker LTB按翻新计划×1.2倍锁NOS，做同行备件池互换，别拿通用PLC继电器卡硬替——3500组态锁死125720-01的P/N，插别的卡TDI不认ID。
真实案例：山西某坑口电厂2025年春检，夜班汽机MPS报“3500 Slot 5 Relay Module Fail”，125720-01（冗余对里主卡）OK灯闪红，自诊断报通道3线圈开路——现场端子排紧螺丝时用力过猛压断模块背面IDC排线（老机架2008年投运，排线绝缘层脆化）。备卡接管正常但物理上只剩冗余卡单点串电磁阀（HAZOP里算降一级但还能跳车），库房只有1块2017年拆机旧卡无测试报告，供应商电话打到凌晨太原本地无NOS，从西安同行借调一块New Old Stock顺丰次晨进厂安检仍耽误5小时重启，每小时延迟是￥60万电量等效（汽机热态维持耗煤不算重启热应力）。事后SPA复盘：这机架装主+冗余对（2块125720-01），按A++类该现场冷备1块NOS全新密封+厂浮动1块，财务嫌“继电器卡不坏”只批零库存，省下一万备件费换来三十万停机+转子热应力折寿。后来找授权清仓渠道签VMI锁4块125720-01做全厂3500共享Buffer，每季度上电Proof‑test插测试机架跑3500 Config软件认ID+Alarm Drive Logic（2oo3表决+200ms延时）+手动测试按钮强制吸合触点测动作计数——现场实测发现，太原冬春干燥（湿度<20%）徒手摸背板IDC排线极易静电击穿TDI通信芯片（模块本身继电器不怕静电但通信掉链=TDI报Slot Fail），换卡必戴防静电腕带接机架接地，严格来说要以原厂手册为准：热插拔时先TDI进入Maintenance Mode再拔，避免背板枚举抖动刷DCS报警。
