BENTLY NEVADA 125680-01 | 四通道位移/振动传感接口（电涡流前置器I/O）

描述

产品详情

· 型号：125680-01（OEM Part Number，物理是3500/40M Proximitor I/O Module with Internal Terminations；前端需配3500/40M主卡140734-01或138708-01，请以机架BOM为准）

· 品牌：BENTLY NEVADA（本特利内华达，现Emerson旗下；原厂标有时带GE/Baker Hughes标）

· 系列：3500 Machinery Protection System，位移监测子系统（3500/40M径向振动/轴向位移/差胀/偏心监测器专用I/O）

规格参数

• 产品型号：125680-01（Bently Nevada OEM料号）
• 模块正式名：3500/40M Proximitor I/O Module with Internal Terminations（带内部端子的电涡流传感I/O模块）
• 适配前端监测卡：3500/40M四通道位移监测器（主卡140734-01/138708-01），也可用于3500/42M（振动/位移通用监测器）
• 通道配置：4路独立输入通道（每通道：Sig信号、Com公共、–24 VDC供电三线，支持Proximitor/电涡流/RPT/DC LVDT）
• 传感器兼容：Bently Nevada Proximitor传感器（3300 XL系列8 mm/11 mm前置器），RPT（回转活塞变送器），DC LVDT位移传感器
• 输入范围：±10 V可编程（电涡流输出与间隙成比例），输入阻抗10 kΩ（标准I/O），输出阻抗550 Ω
• 灵敏度支持：3.94 mV/μm（100 mV/mil）或7.87 mV/μm（200 mV/mil），由前端40M软件配置
• 测量参数：径向振动、轴向位移（推力位置）、差胀（DE）、偏心、REBAM（相对/绝对轴承运动），每通道Alert/Danger两级报警可编程0–60 s延时
• 精度与分辨率：系统精度±0.33%–0.5% FS（根据官方Datasheet），16位ADC，静态+动态值同时送背板
• 频响与缓冲：0.5 Hz–10 kHz（–3 dB），前端面板同轴缓冲输出（每通道BNC取原始动态信号供便携式分析仪）
• 电气与功耗：由3500机架背板供24 VDC，典型功耗6 W（最大7.7 W），通道间及电源隔离设计

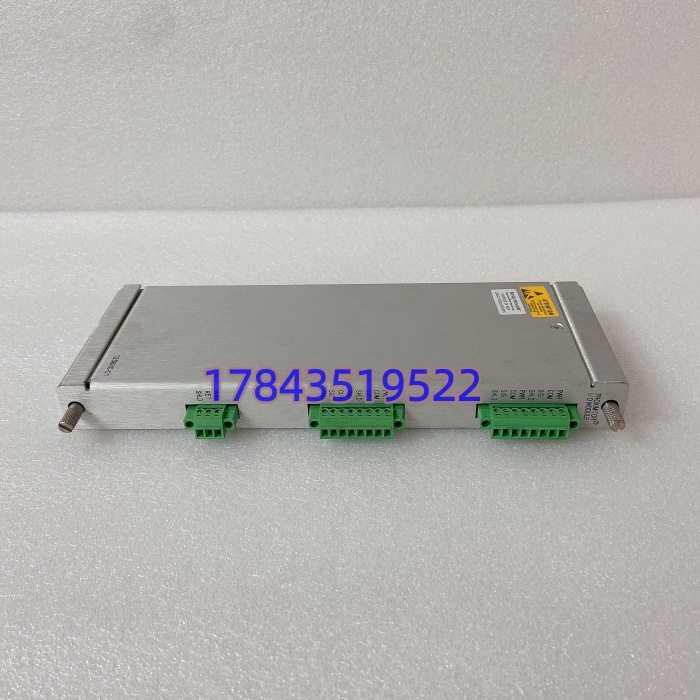

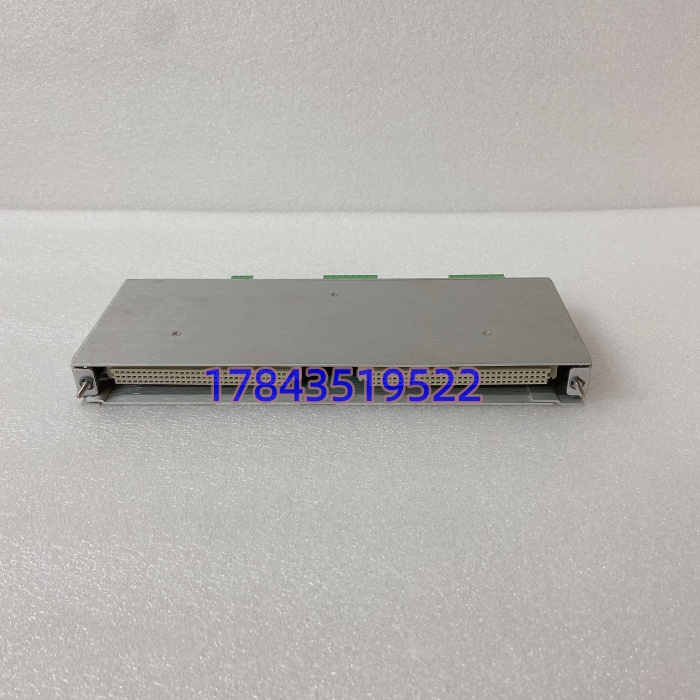

• 机械与安装：占用3500机架1个全高后槽（前端对应全高前槽插40M主卡），内部绿色/蓝色8位或12位端子排（直接接传感器缆，免外部ET块），尺寸≈24.1×11.2×2.5 cm，重≈0.38 kg
• 环境与安全：工作温度–30°C至+65°C（机架内控温），存储–40至+85°C，5%–95% RH非凝露，IP20机架内，CE/UL/CSA/ATEX Zone 2，IEC 61508 SIL 2认证（系统级API 670合规）

产品介绍

从A场景痛点切入：125680-01就是3500系统里那块“让汽轮机振动不瞎报警”的传感接口——现场电涡流探头埋在瓦盖里量轴位移，原始信号微伏级还裹着驱动电机变频器噪底，全靠这块后槽I/O做10 kΩ输入阻抗匹配+内部端子直接接线（省掉外部ET转接块的单点松动风险），把±10 V比例位移送前端40M卡算Alert/Danger。现场实测发现，某炼化汽机3500报“Channel 2 Proximitor Open”，追到是老外置ET块螺丝震松，换成125680-01带内部端子后排故从40分钟缩到插拔5分钟；严格来说它只在3500/40M vX.X以上固件原生支持，老3500/40（非M）机架插M版I/O可能背板脚位不对，要以机架配置软件Rack Configuration为准，别上来就换——改I/O要重跑API 670标定（间隙电压校验+零点平移），工时比模块贵两倍。

站在供应链价值，Bently Nevada 3500老线已被Emerson收编但新项目推AMS 6500 ATG，125680-01随3500/40M进EOL深水区（原厂交期12–30周或“联系授权备件商”），而它是API 670关键机组保护命门：I/O挂了=振动/轴位移盲测=DCS联锁跳机或硬扛过振动跑（后者更可怕，轴瓦烧了七位数损）。ABC分类归A类：汽机/压缩机/给水泵上3500机架每柜至少1块做位移I/O，缺货交期等不起一次非计划停机。TCO算下来战略囤1件冷备（Buffer stock，未开封原厂盒）比赌拆机稳——电涡流I/O最怕端子微氧化导致间隙电压漂移，现场碰过“看起来新”的拆机125680-01上电三周间隙从-9.8 V漂到-12 V触发误Danger跳机。生命周期延续靠LTB：炼化/电力资产用到2030+，建议按3500机架数×1块冷备做Last-time-buy，放防静电袋贴“仅Proximitor Channel Fail且前端40M卡自检OK时使用”。

应用场景与库存策略

I/O模块挂了，3500位移监测全盲——径向振动/轴位移/差胀变“- – -”，汽机保护逻辑要么硬旁路（过振动跑轴瓦烧），要么Danger联锁跳机（全厂停机追损六到七位数），而125680-01原厂EOL后交期12–30周或仅二手渠有，属于“坏了当班就要，否则关键机组保护裸奔”的A类命门备件。

典型场景与备货建议：

• 火电/核电汽轮机监视（TSI）：3500/40M测径向振动+轴向位移+差胀，125680-01做Proximitor I/O接3300 XL探头，非它不可因API 670合规+SIL 2架构+内部端子抗振动松线，建议按ABC-A类设安全库存SS=每3500机架备1件冷备（Buffer），放电气室防静电柜贴“仅Proximitor Ch Fail且前端40M OK时使用”，禁日常挪用。
• 炼化/离心压缩机（API 617）：轴位移+差胀监测防叶轮碰壳，非它不可因0.5 Hz–10 kHz抓次同步振荡，建议同装置多台3500共用1件冷备，谈Emerson授权做代管VMI（他们有3500 Rack Config重扫工装），别自己瞎测电涡流——间隙电压漂移会误跳机。
• 给水泵/风机群状态监测：3500/42M通用振动+位移，125680-01兼用Proximitor/RPT/LVDT，非它不可因内部端子省ET块（减少接线故障点），建议现场机柜间放1件密封冷备，禁用未老化测试的拆机——I/O微抖会让振动趋势线假尖峰引发误报警。
• 海上平台/燃气轮机（LM系列）：紧凑3500机架带内部端子I/O省空间，非它不可因盐雾环境端子氧化风险高（内部绿/蓝端子排要年度异丙醇清洁），建议平台两套3500各锁1块125680-01做Buffer，机架级备件别拆封直到插后槽，引脚氧化比电应力常见。

真实案例：三年前在某沿海炼化汽机TSI碰过一回——夜班DCS报“Steam Turbine Trip，Axial Position Danger”，追到3500机架槽3的125680-01（后槽）间隙电压Channel 1漂到-13.2 V（正常-10±1 V），前端40M卡报Proximitor Open。库存只有一块拆机125680-01从仪表库翻出来，插上要重跑API 670间隙电压标定（物理师/TSI技师用间隙电压表调探头机械安装位置到-10 V，耗时1.5小时），当班汽机已打闸停机，重暖机到3000 rpm+并网花了6小时，估算损失约78万（含炼化装置降负荷蒸汽缺口）。事后复盘：位移I/O是A类命门，采购当初只备了3500电源（3500/15）和继电器（125720-01），觉得“I/O模块不会坏因为无活动件”，后来直接LTB：全厂4套3500各锁1块125680-01+1块前端140734-01做Buffer stock，放进原厂防静电泡盒标“仅Proximitor Ch Fail且换前端卡后仍Fail时使用”；顺手把定检SOP改成“每年停机窗口测I/O端子接触电阻＜0.1 Ω+异丙醇擦内部端子排”，ROI算下来停一次汽机的钱够买整机架3500备件。严格来说换新I/O要跑3500 Rack Configuration Software重扫背板（确认槽位映射），并以原厂手册间隙电压标定流程为准，别插上就复位报警。
