描述
产品详情

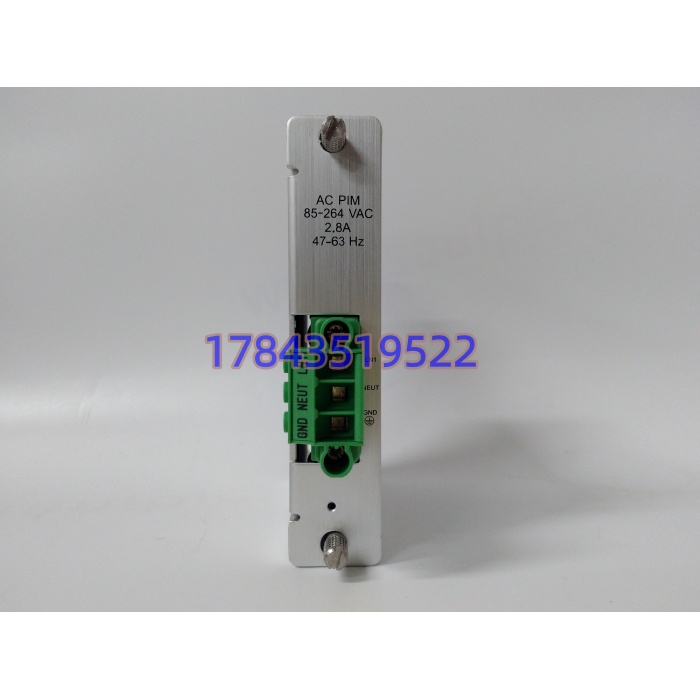

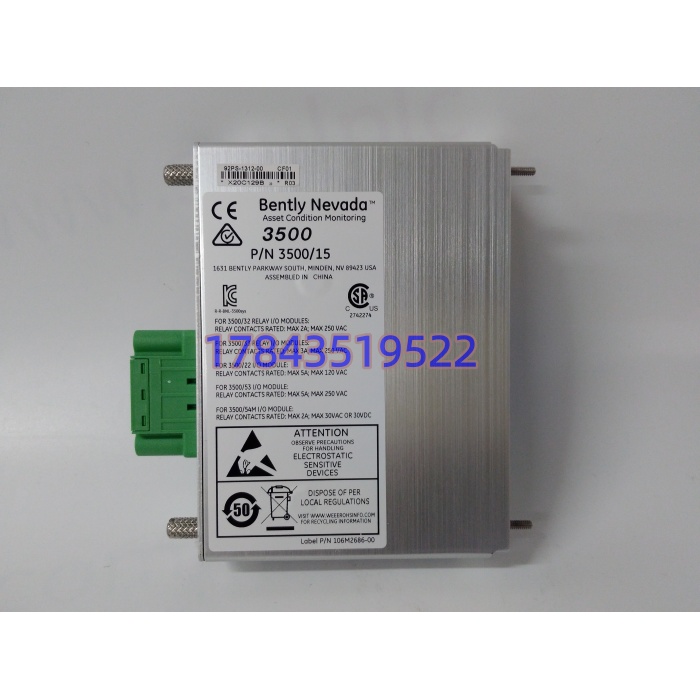

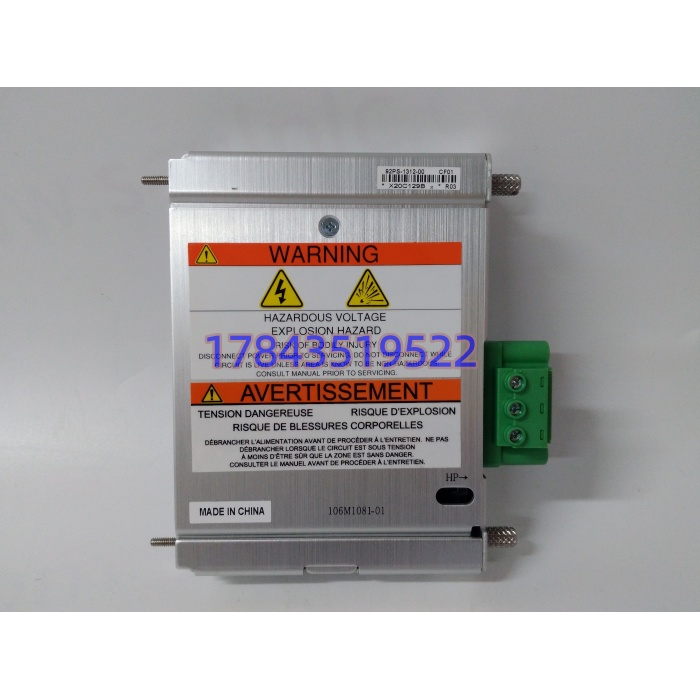

· 型号：106M1081-01（PIM）
· 品牌：Bently Nevada（Baker Hughes）
· 系列：3500/15 电源组件后半
规格参数
| 参数项 | 典型值（106M1081-01，据 Bently 3500/15 手册及多家 MRO 页交叉） |
|---|---|
| 产品定位 | 3500/15 Universal AC Power Input Module（后接线座 PIM） |
| 配套前卡 | 106M1079-01（电源转换卡，插机架前侧半高槽） |
| 输入电压 | 85–264 V AC RMS，47–63 Hz，自动适应无需拨 110/220 |
| 最大输入电流 | 约 2.8 A @ 85 V（低压段），约 1.2 A @ 264 V（高压段） |
| 输入保护 | 熔断 + 浪涌吸收 + EMI 滤波（前卡侧再做 DC-DC） |
| 接线端子 | Phoenix 凤凰可拔插端子，L/N/PE + 接地选择 |
| 接地 DIP | 单点接地 Open/Closed 可选（DIP 开关，严格来说改这开关要停机架） |
| 输出给前卡 | 整流后直流母线（非 24 V 用户端），由 106M1079-01 转背板多路 |
| 冗余能力 | 3500 机架可装两套 106M1079-01+106M1081-01，自动均流热备 |
| 指示 | 无独立 LED（状态由前卡 AC OK / DC OK / Fault 体现） |
| 热插拔 | 支持在线换 PIM+前卡整体（建议先确认邻电源扛得住全载） |
| 安装位置 | 3500/05 机架最左电源槽后半（前卡 106M1079-01 在前，本件在后） |
| 工作温度 | -30…+65 ℃（转售页有标 0…+60 或 -40…+70 的，以原厂铭牌为准） |
| 尺寸/重量 | 约 120.7×50.8×251.5 mm 前卡整体参考，PIM 后半裸件百克级 / 0.34–0.4 kg |
| 认证 | CE / UL / CSA，ATEX/IECEx Zone 2 依 Option 后缀 |
| 生命周期 | 3500 平台 Bently 仍列长期供货，106M1081-01 未硬 EOL，但老批次 NOS 在减少 |
产品介绍
从维护者视角切：3500 机柜里最容易被”半件采购”坑的就是这套电源。在某个海上平台燃机项目里碰过，半夜 3500/20 框架报”Power Supply Degraded”，AC OK 灯闪。电气班下单买”106M1081-01″到货，拆包装发现只是后座 PIM，前卡 106M1079-01 没订——PIM 换上 L/N 通了但前卡 DC OK 仍不亮，白等三天快递。这块 PIM 的价值不在电气复杂，而在它是”交流进门的第一道隔离”：电网浪涌先打它里面的 MOV 和熔断，前卡 DC-DC 才不会被直击。现场实测发现，老装置 220 V 电网零线漂移时，PIM 里那颗滤波电容 ESR 变大，AC OK 会周期性微闪，前卡跟着降额，整个框架监测卡走”半健康”状态——不跳机但 Bently SIS 里电源裕度条变黄。
严格来说，106M1081-01 只在 3500/15 组件里合法存在，配 106M1079-01 前卡，插 3500/05 标准机架左侧半高电源槽；老 125840-01/02 高压/低压 PIM 可被 106M1081-01 整套升级替掉（宽压通用是最大卖点）。Bently 归 Baker Hughes 后 3500 仍续供，国内 NOS PIM 单件 800–1800 元，前卡 106M1079-01 单件 3000–6000 元，成套 NOS 4000–8000 元；拆机 PIM 400–1000 元。TCO 层面归 A 类心脏边界件：单 PIM 不贵，但 3500 框架里所有 3300/3500 监测卡、通信卡、网关的背板电都从它进前卡出，PIM 半死=整个 TSI 框架”低血压”，汽机轴振数据还在但电源裕度报警刷屏。备件策略上，每对冗余电源按”前卡 1 热备 + PIM 1 热备 + 厂库成套 NOS 1″备，别把前后卡拆两个库位管。
应用场景与库存策略
3500 电源最阴的故障不是 AC OK 灭，是”AC OK 微闪→前卡 DC OK 降额→框架走 Degraded 不跳机”——运行工看轴振曲线正常，但 SIS 电源裕度条天天黄，没人盯诊断位就一直带病跑。
- 火电汽机 TSI（3500/42M 轴振+3500/22M 键相+3500/92 网关，双 3500/15 冗余）：非它不可（PIM 宽压+前卡背板多路绑定）→ 建议每框架前卡 1 热备 + PIM 1 热备 + 厂库成套 NOS 1，同 Option 后缀。
- 海上平台燃机保护（电网波动大，110/220 切换免维护）：替代需重做 125840 老 PIM 升级 → 建议 LTB 按平台残寿 10 年囤 2 套成套 NOS，别单买 PIM。
- 石化压缩机状态监测（单电源非冗余小框架）：允许单 PIM 非冗余 → 备 1 套拆机翻新进 B 类缓冲层即可，但上机前量 L/N 端子扭矩。
- 老 125840-01 改 106M1081-01 升级过渡：过渡期 1–2 年 → 建议供应商代管 1 套 24h 直达。
真实案例：南海某导管架平台，3500/20 框架连续 40 天每天 03:00 左右刷”Power Supply Degraded”持续 90 秒自恢复。电气班换前卡 106M1079-01 没用，查平台 440 V/220 V 变压器零点漂移也没超阈。最后拔 PIM 106M1081-01 看凤凰端子 L/N 扭矩——前任维护拧到塑料座微裂，接触电阻在空调压缩机启停时从 5 mΩ 跳到 80 mΩ，AC OK 微闪。库房有件 2018 年 LTB 囤的成套 NOS（前卡+PIM 同批），整体换电源槽组件（现场 L/N/PE 线不动只换模件），Degraded 消失。事后该平台把 3500 电源从”随坏随买半件”改成”每框架前卡 1 热备 + PIM 1 热备 + 厂库成套 NOS 1″，并把 PIM 端子扭矩（0.5 N·m）和接地 DIP 位置拍照归档。反思很直白：PIM 不常电子坏，但端子扭矩和接地 DIP 这种”机械小事”能让整个 TSI 框架长期半病，比前卡烧毁更耗出海检修船期。
