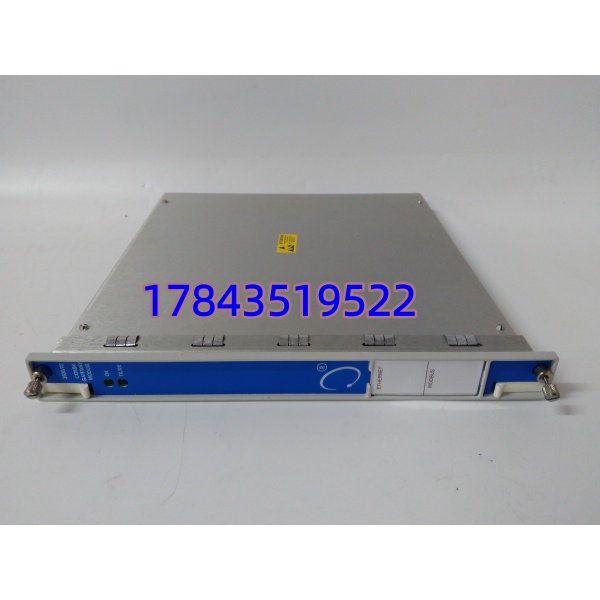

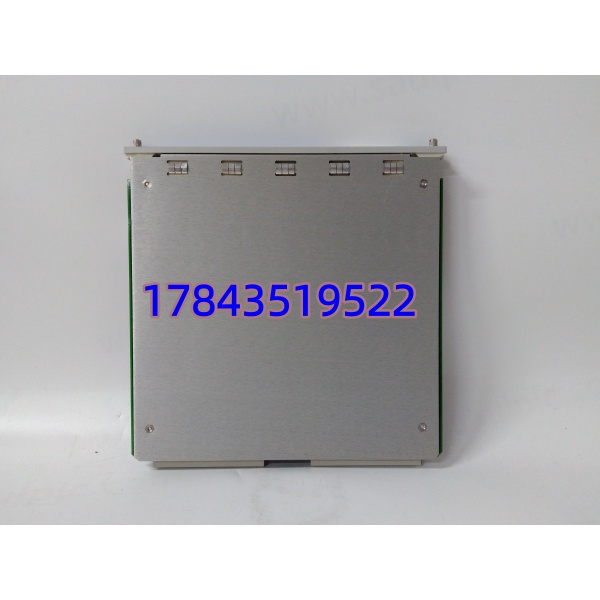

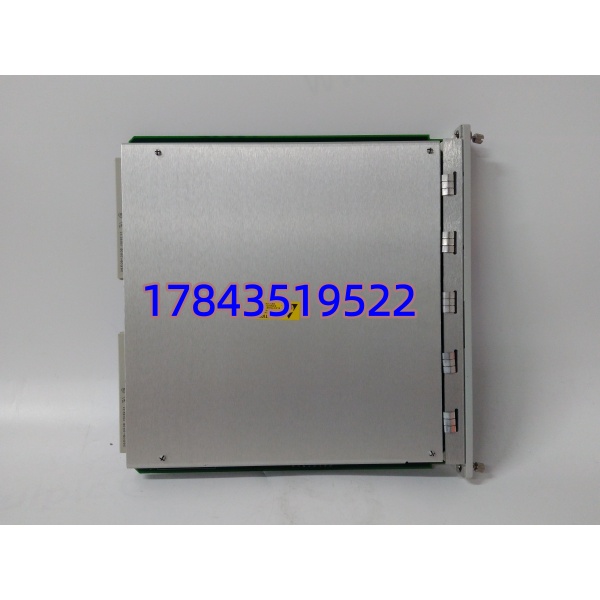

Bently Nevada 3500/92是本特利3500系列机械保护系统的通信网关模块，行业内也直接叫“通讯卡”或“网关卡”。它负责把3500机架里所有监测模块（比如3500/42M振动监测、3500/50E转速监测、3500/44M位移监测）采集到的实时数据——振动幅值、轴向位移、温度、转速、报警状态——集中打包，通过以太网或串口送给外部的DCS、PLC、SCADA或者上位机软件。可以说，它决定了操作员在中控室能不能看到机组的状态数据。

3500/92是上一代3500/90的升级替代型号，最大的区别是支持可组态的Modbus寄存器功能，配置更灵活。它支持两种主流通信方式：一是以太网RJ45口跑Modbus TCP或Bently自有的协议，连接组态软件和上位机；二是RS232/422/485串口跑Modbus RTU，对接老系统或特定设备。二者可以同时用，互不干扰。模块本身耗电不大，5瓦出头，靠机架背板供电，插上就能用。工作温度范围-30°C到65°C，能适应大部分工业现场环境。

需要特别说明的是，3500/92不参与保护回路——它坏了不会触发跳机，但上位机那边就收不到数据了。另外，这个模块目前是现役产品，原厂还能订货，只是交期可能不短。采购时确认清楚订货号后缀（比如-04-01-00表示什么配置），不同后缀对应不同的通信接口组合和协议选项。

应用场景与行业案例

工程痛点：机组数据传不上来，中控室成了瞎子

3500/92在现场最常见的问题就是通讯断联——网口灯不闪、Modbus数据读不出来，或者上位机软件连不上模块。原因五花八门：IP地址冲突、串口波特率对不上、模块固件版本不匹配，甚至网线水晶头氧化了都可能折腾半天。某炼化厂的操作站上，一台压缩机的振动值突然全变灰色，仪表工查了交换机、查了网线，最后发现3500/92的OK灯亮但TX/RX灯不闪——通讯部分宕了，只能换模块。

典型应用场景：

1. 电力行业 – 汽轮机TSI数据上传DCS
   将轴振、瓦振、轴向位移、转速等TSI监测值通过Modbus TCP送入DCS，运行人员在操作站上实时监控，触发报警时联锁动作。
2. 石油化工 – 压缩机组状态监测数据整合
   把3500机架里所有监测通道的数据打包，通过以太网送到上位机的System 1®软件做振动分析和故障诊断。
3. 冶金行业 – 大型风机运行数据远程监控
   高炉鼓风机的轴振动数据通过3500/92上传到厂级SCADA系统，设备管理人员在办公室就能看趋势。
4. 空分行业 – 透平膨胀机振动保护系统
   空分装置的透平膨胀机转速高、轴系复杂，振动监测数据实时上传对运行安全至关重要。

案例：半夜抢修，一块网关卡救了整个班

前年冬天，内蒙某煤化工项目，空分装置的一台增压机运行中突然轴振动波动。中控室操作员发现DCS画面上振动值全灰，打电话给仪表班长老陈。老陈赶到机柜间一看，3500机架上的3500/92通讯模块OK灯亮绿灯，但TX/RX灯不闪，以太网链路断了。

老陈判断是网关模块内部的网络处理器故障——能自检通过但通讯功能失效。当时已经是凌晨一点，原厂技术支持电话没人接。老陈翻库存，找到一块之前从我们这儿备的3500/92，换上去之后重新设置IP地址和Modbus寄存器映射表，二十分钟后数据恢复，中控室波形正常显示。
