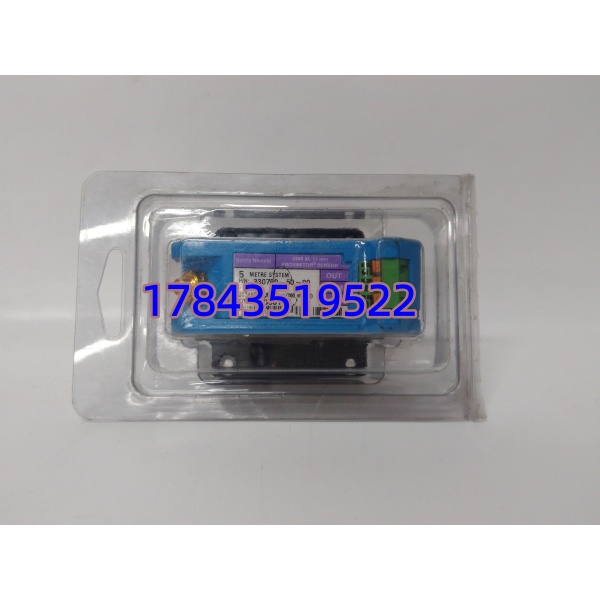

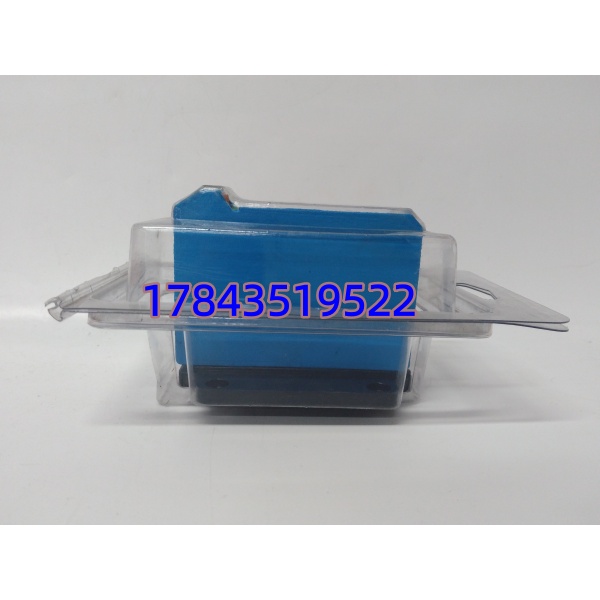

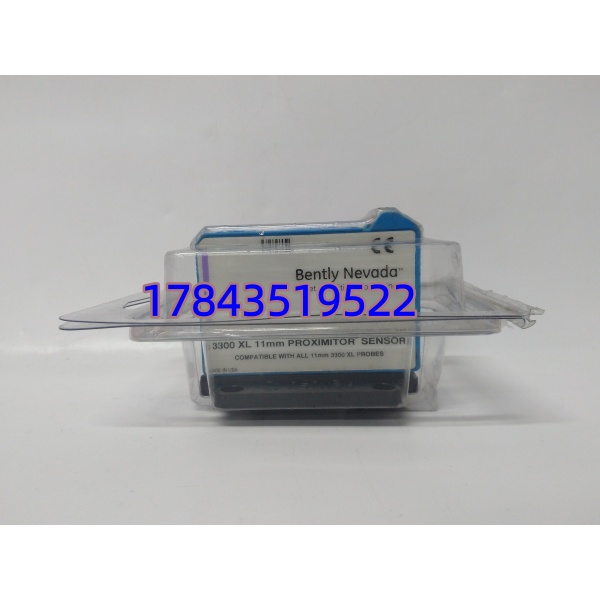

Bently Nevada 330780-50-00 是本特利内华达3300 XL系列11mm电涡流传感器系统的前置器模块，行业内俗称“Prox器”。这套系统专门用于大型旋转机械（汽轮机、压缩机、风机等）的非接触式振动和位移测量——说白了，就是测量转子和定子之间的间隙变化，把微米级的位移转换成电压信号送给监测系统。

330780-50-00这个型号代表5米系统长度（含探头、延伸电缆和前置器总长）加上面板安装方式。灵敏度固定为100mV/mil（即3.94V/mm），线性范围从0.5mm到4.5mm，覆盖了大部分轴振动和轴向位移的测量需求。工作频率从静态位移一直到8kHz动态振动，既管静态的推力位移，也管动态的轴振。3300 XL系列相比老款7200系列最大的改进是抗射频干扰能力强，不需要金属导管就能过欧洲EMC标准，安装方便不少。

需要提醒的是，330780-50-00只是前置器本体型号，实际使用要配套3300 XL 11mm探头和延伸电缆，三者必须同系列匹配。如果从老款7200系列升级到3300 XL，探头、电缆、前置器全得换，监测系统的配置软件也得更新。

应用场景与行业案例

工程痛点：振动信号跳变，TSI系统频繁误报警

电涡流传感器系统在现场常见的问题就是信号漂移——前置器坏了或者探头间隙没调好，中控室那边振动值忽高忽低，动不动就触发了报警甚至跳机。某电厂汽轮机#2瓦的轴振信号最近两周频繁波动，检修班换了探头、排查了电缆，最后发现是前置器330780-50-00内部电路老化导致输出不稳。这种问题很难当场判断，只能备件替换测试。

典型应用场景：

1. 电力行业 – 汽轮机轴振动和轴向位移监测
   汽轮机转子的径向振动和推力轴承的轴向位移，全靠3300 XL系统盯着。前置器安装在机旁接线盒里，输出信号送入3500/42M监测模块做保护判断。
2. 石油化工 – 离心式压缩机轴振监测
   催化裂化装置的主风机组、乙烯装置的裂解气压缩机，转速高、工况苛刻，振动监测不能停。
3. 冶金行业 – 大型风机和轧机电机
   高炉鼓风机、烧结主抽风机的主轴振动，还有轧机主电机的轴位移，都用电涡流探头守着。
4. 水处理 – 水源地大型泵组
   长轴深井泵和循环水泵的轴承状态监测，通过振动趋势判断是否需要检修。

案例：前置器坏了，汽轮机只能降负荷运行

去年秋天，华中某火电厂的2号汽轮机，运行值长发现中控室TSI屏上#3瓦轴振值突然从正常值跳到满量程。运行人员按规定降负荷到80%，检修部赶到现场排查。仪表班长老刘拿万用表测了前置器的输出电压，发现静态间隙电压不对，明显偏高了。

老刘判断是前置器330780-50-00坏了。库存查了一圈没有，原厂订货要6周。发电厂这玩意儿不能等，汽轮机带降负荷运行一个多月谁都心里没底。后来从备件商那里调了一块同型号的前置器，第二天到货。换上去之后，静态电压调回正常值，带负荷试运信号稳定，机组恢复正常出力。
