描述
产品详情

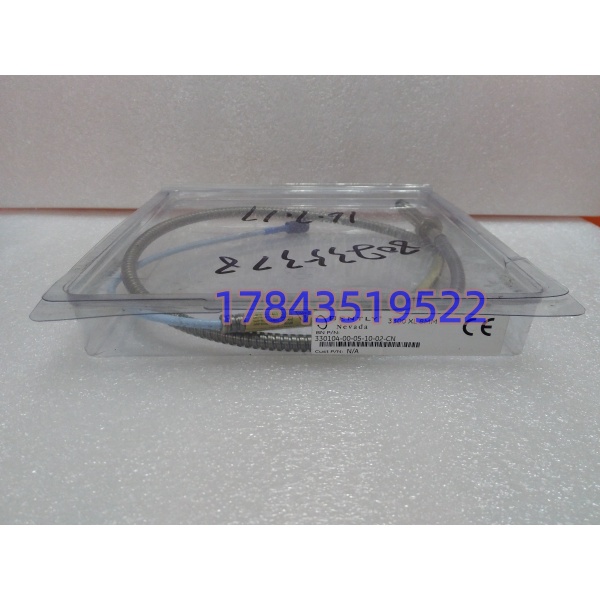

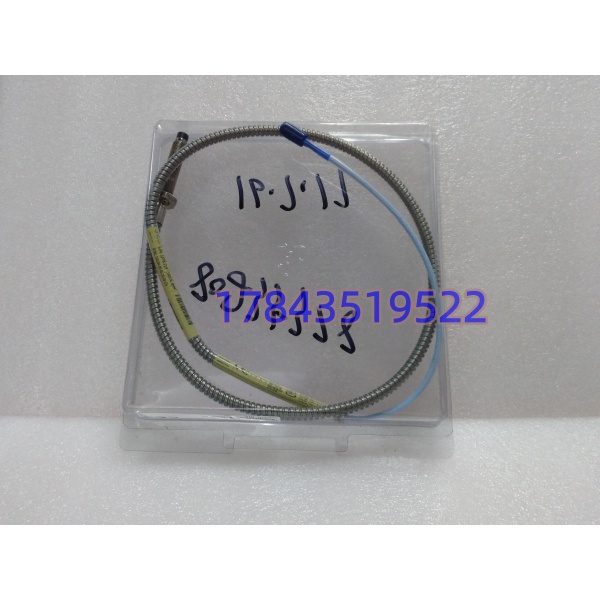

· 型号：330104-00-05-10-02-CN
· 品牌：Bently Nevada
· 系列：3300 XL 8mm
技术参数
| 参数项 | 规格值 | 工程意义 |
|---|---|---|
| 探头直径 | 8 mm | 标准尺寸，适配绝大多数旋转机械安装孔 |
| 电缆类型 | 铠装电缆 (Armored) | 抗拉扯、防鼠咬、耐油污，适合恶劣现场环境 |
| 灵敏度 | 7.87 mV/μm (200 mV/mil) | 行业通用标准，确保与前置器及监测系统匹配 |
| 线性范围 | 2 mm (80 mils) | 覆盖轴振动及轴向位移的正常测量区间 |
| 频率响应 | 0 – 10 kHz | 从静态位移到高频振动均可准确捕捉 |
| 工作温度 | -40°C 至 +177°C | 适应汽轮机、压缩机等高温工况 |
| 螺纹规格 | M10 x 1 或 3/8-24 UNF | 需核对现场安装孔螺纹，避免无法旋入 |
| 配套要求 | 3300 XL 延伸电缆 + 前置器 | 必须同系列配套，否则灵敏度与线性度无法保证 |
| 安装间隙电压 | 约 -10 V DC (典型值) | 初始间隙设定的基准，需通过精密工具调整 |
| 防护等级 | IP68 (探头头部) | 可长期浸没在润滑油中工作 |
| 输出信号 | 模拟电压 (缓冲输出) | 直接接入3500/42M等监测器或DCS模拟量输入 |
| 认证标准 | ATEX / IECEx / CSA | 满足爆炸性气体环境的安全使用要求 |
产品介绍
在汽轮机或大型压缩机的TSI系统里，探头就是整个保护链的起点。330104-00-05-10-02-CN 这类带铠装电缆的8mm探头，最大的价值不在于“测得准”，而在于“活得久”。现场实测发现，普通电缆在油池里泡个两三年，外皮发胀、铜丝氧化，信号就开始飘；而铠装电缆的金属护套能扛住机械拉扯、油污腐蚀甚至小动物啃咬，在恶劣工况下寿命能翻倍。
但别以为装上就万事大吉。严格来说，它的7.87 mV/μm灵敏度是标称值，实际输出还取决于安装间隙、轴表面材质和温度补偿。我碰到过好几个案例，探头本身没坏，但因为初始间隙电压没调到-10V DC左右，或者轴表面有划痕、键槽正好对着探头，导致信号失真，监测系统天天误报警。所以，装探头不是拧螺丝，是调精度，得用千分尺或专用测隙工具，别凭手感“差不多就行”。
替换与升级建议
- ✅ 直接替换：330104-00-05-10-02-CN（同订货号）。探头直径、灵敏度、电缆长度、螺纹规格完全一致，无需调整安装孔或修改监测系统组态，即插即用。
- ⚠️ 软件兼容（需改配置）：330104-00-05-10-02-00（-02-00 vs -02-CN）。核心参数相同，但-CN后缀通常为中国区定制或特定认证版本。替换后需确认监测系统里的传感器类型选择是否匹配，可能需要微调灵敏度系数，工作量约0.5人天。
- ❌ 硬件不兼容：330104-00-04-10-02-CN / 330104-00-06-10-02-CN。虽然都是330104系列，但电缆长度不同（-04-为1.5米，-06-为3米，-05-为2米）4。直接替换可能导致电缆够不着或过长盘绕，引入额外噪声，必须重新评估布线。
诚实提醒：市面上有大量“国产替代”或“兼容探头”，价格只有原厂的1/3甚至更低。但电涡流探头的核心是线圈绕制工艺和温度补偿电路，仿品在长期高温下灵敏度漂移严重，今天校准好，下个月就可能误报停机。在关键机组上，别拿几百万的设备去赌几千块的差价，原厂件是唯一合规选择。
