描述
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 型号 (Model) | 330100-90-01 |
| 制造商 (Manufacturer) | Bently Nevada (本特利内华达) |
| 产品类别 | 3300 XL 8mm 趋近式前置器 (Proximitor) |
| 系统总长度 | 9 m (探头 + 延长线 + 前置器) |
| 输入电压 | –24 VDC (典型) |
| 输出信号 | –0.8 V 至 –21.8 V 线性电压 |
| 线性范围 | 2 mm (80 mil) |
| 灵敏度 | 7.87 mV/μm (200 mV/mil) |
| 频率响应 | 0 Hz – 10 kHz (–3 dB) |
| 工作温度 | –40 °C 至 +85 °C (前置器本体) |
| 防护等级 | IP65 不锈钢外壳 |
| 认证 | 符合 API 670 第四版 |
产品深度介绍

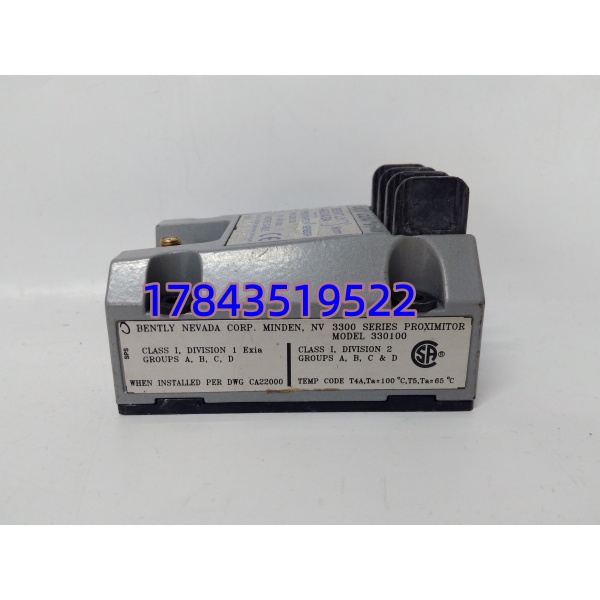

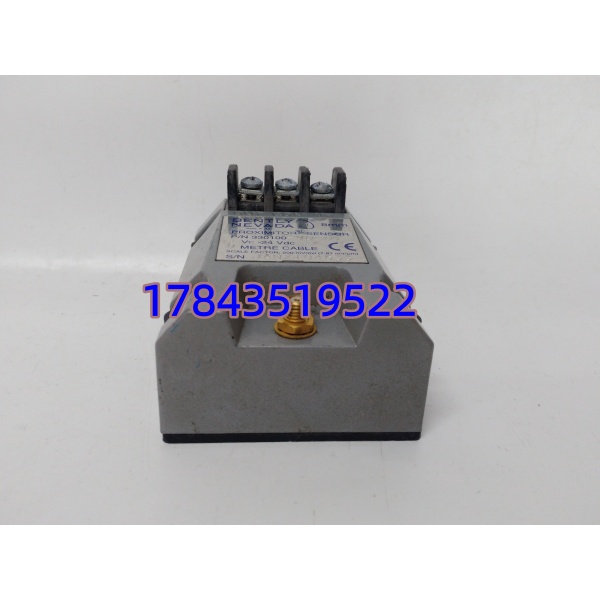

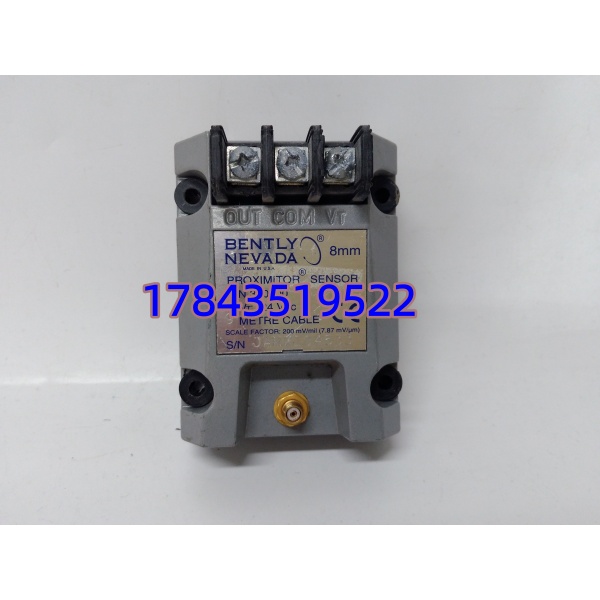

BENTLY NEVADA 330100-90-01 是3300 XL 8mm趋近式传感器系统的核心组件——前置器 (Proximitor)。它与同系列的电涡流探头和延长电缆共同构成一个完整的传感器系统，负责将探头感应到的转子振动、位移或键相信号，处理成高线性度的电压信号，再传输给后端的监测器进行分析和保护判断。
330100-90-01 最大的特点是稳定和可互换。它的线性度和灵敏度误差控制得比较严，符合API 670标准 。这意味着不同组件（探头、延长线、前置器）之间不需要现场单独校准就可以直接替换，维修和备件更换都省事很多。这个模块常见于3500监测系统，在汽轮机、压缩机、风机这类关键设备上用来监测轴振动、轴向位移、偏心、键相和差胀 。
应用场景与行业案例
工程痛点描述
很多厂里的机组振动探头是直接通过前置器走线到监测机架的，现场环境温度高、油污重。去年西北一个项目，压缩机组前置器灯不亮了，仪表工排查时，先怀疑探头坏了，拆下来一量探头是好的，又怀疑延长电缆，折腾半天才发现是前置器本体故障。这种传感器系统出问题最怕的就是现场没有备件，只能停机干等。
典型应用场景
- 电力行业 – 汽轮机轴振动与偏心监测
汽轮机高压缸两侧轴承振动、转子偏心、键相测量都需要这类前置器。该模块宽温设计(-40至85°C)，适应汽轮机本体附近的较高温度环境。 - 石油化工 – 离心压缩机轴位移与喘振保护
石化装置裂解气压缩机、丙烯压缩机的轴向推力位置监测是SIL保护回路的一部分。前置器配合轴位移探头，将位移信号送入3500监测器，一旦超限即触发报警或停机。 - 冶金 – 轧机齿轮箱轴承振动
大型轧机齿轮箱的低频振动监测。振动信号经前置器处理后进入在线监测系统，用于判断轴承早期磨损。 - 海上平台 – 注水泵/压缩机组振动与相位
海上平台空间小、设备集中，对监测可靠性要求高。全密封不锈钢IP65外壳，适应高盐雾、高湿度环境。
