描述
产品详情

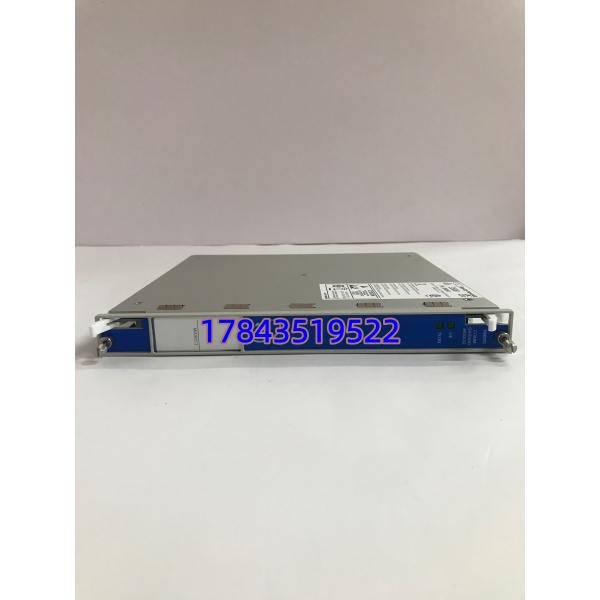

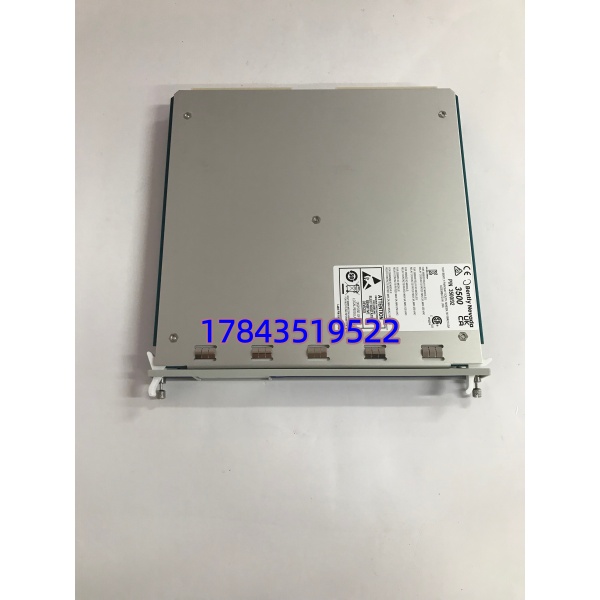

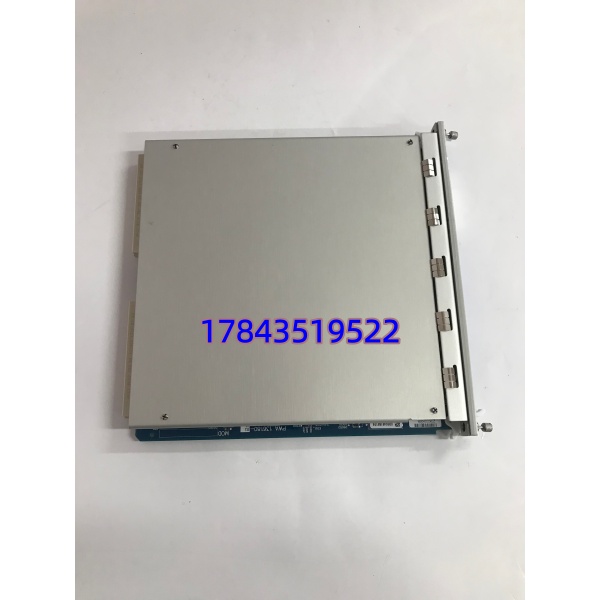

· 型号：3500/92（136180-01）
· 品牌：Bently Nevada（Baker Hughes）
· 系列：3500 机械保护与预测监测系统 — Communication Gateway Module
技术参数
| 参数项 | 规格值 |
|---|---|
| 完整型号 | 3500/92 通信网关模块，部件号 136180-01 |
| 插槽位置 | 3500 框架左侧 Option Slot（与 3500/20/25 等互斥占用 1 个 Option 槽） |
| 以太网接口 | 10/100Base-TX，RJ-45，Auto-MDIX，支持 Modbus TCP（端口 502 可配）及 Bently Proprietary Protocol |
| 串行接口 | RS-232（DB-9 母头），通常用于笔记本连 Rack Configuration Software 做组态/维护 |
| 支持协议 | Modbus RTU（通过 RS-232 转 RS-485 外置）、Modbus TCP（Ethernet）、Bently Nevada Dynamic Data Access |
| 数据映射 | 静态量（Gap Voltage / DC 偏移等 4 字节）、动态量（波形/频谱需 Bently 协议或 Asset Management 软件） |
| 组态软件 | Bently Nevada Rack Configuration Software (RCS) v3.x 最低，建议 v4.0+ 以启用完整 Modbus TCP 寄存器映射 |
| 固件存储 | 板载 Flash，可通过 RCS 在线升级；EEPROM 存 IP / Node ID / Protocol Enable 设置 |
| 电源取自 | 3500 框架背板 +24 V DC（典型功耗 ≤ 3.5 W） |
| 指示灯 | PWR（电源）、TX/RX（Ethernet Activity）、COM（Serial Activity）、ERR（故障）LED |
| 工作温度 | 0～+65℃（框架内），5–95% RH 非凝露 |
| 认证 | CSA/NRTL、CE、ATEX/IECEx Zone 2（依具体框架整体认证），ABS/DNV 船级社可选 |
| 物理尺寸 | 符合 3500 模块标准 half-height，约 30×120×230 mm（含接头） |
| 兼容框架 | 3500/05 系列标准机架、迷你机架（3500/22M 已集成 Eth 时通常不再配 /92） |
| 备注 | 与 3500/22M (Transient Data Interface) 功能不重叠——/22M 专传动态波形，/92 专做连续监测数据通讯；两者可共存 |
产品介绍
汽机岛 TSI 改造中最常见的沟通失误是以为”框架里有 3500/22M 就能把数据送 DCS”——22M 只管录波和 Asset Management 动态数据，常规监视（轴振 X/Y、轴位移、键相、瓦温等静态值）往 DCS 送必须靠 3500/92 做 Modbus TCP/RTU 映射。现场实测它的 RJ45 口在交换机广播风暴下偶发脱联，建议 DCS 端设短周期重连并在 3500 RCS 里把 Heartbeat 寄存器开起来做链路 alive 监测。
采购要盯紧两点：136180-01 是 Ethernet+RS232 版，若您现场只需要 RS-232 配置口可选更便宜的 3500/92-01-01-00（纯串口），别多花冤枉钱；另外市面流通多数为拆机测试件或 New Surplus，要求附带清晰原厂标签（含 Serial No. 与 136180-01 字样）及上机读取 Module ID 成功的测试截图——Bently 模块金手指氧化后 RCS 连不上很容易被误判”坏板”。它不适合当通用串口服务器用，脱离 3500 机架无意义。
替换与升级建议
✅ 直接替换
- 同型号 3500/92 136180-01（同为 136180-01 后缀）：硬件完全等同。换上后用 Rack Configuration Software 连 RS-232 读入原 .rck 配置文件 → Download to Rack → 设 IP/Node ID/Protocol Enable → 重启。工作量≈重下装配置＋IP 设定（15–20 min）。旧板 EEPROM 参数不可跨读，务必提前备份 .rck 文件。
⚠️ 软件兼容（需注意接口/功能差异）
- 3500/92 其它 Option 如 136180-02（光纤/Ethernet 变体）或纯 RS-232 版（3500/92-01-01-00）：物理可插同一 Option 槽，但接口数量/类型不同。若 DCS 走的是 Modbus TCP 就绝不能替以纯串口版（无 RJ45）。反之串口版可替以太网版做临时组态维护，但失去通讯链路。
- 3500/22M-01-01-00（TDI 含 Eth）：不等价！22M 在主槽（Slot 1），/92 在 Option 槽，二者功能互补不互换。部分新装机用 3500/22M 新版带 Embedded Ethernet 可省 /92，但老框架无此功能时仍必须配 /92。
❌ 硬件不兼容
- 3500 监测器模块（如 330500 趋近探头前置器、3500/42M 振动监测器）：插槽位置与功能均不同，不可互插。
- 第三方串口/以太网模块：3500 框架背板专用，物理不兼容。
原厂已将早期 3500/92 某些版本列入 Legacy，但 136180-01 仍在可获渠道。无直接”第三方替代”，建议按框架数 1:1 备一块。
常见问题解答 (FAQ)
Q1：我框架里已有 3500/22M，还需要装 3500/92 吗？
看需求。22M 主要传动态波形/录波去 System 1 或 Asset Management，不做常规静态数据 Modbus TCP 映射。若 DCS/PLC 要读轴振值、位移、温度等实时监测数据，必须配 /92 并做 Modbus 寄存器映射；只做本地保护和录波可不装。
Q2：Modbus TCP 寄存器点表哪找？
在 Rack Configuration Software 菜单 “Gateway → Modbus Map” 里可导出 .csv 寄存器分配表，也可查阅 Bently Manual 3500/92 Communication Gateway Module Instruction Manual (Doc.106M1785)。注意 Static Data 和 Dynamic Data 寄存器区分，DCS 通常只读 Static（通道 OK/Alert/Danger + 测量值）。
Q3：换板后 DCS 连不上但 RCS 串口能通，怎么回事？
典型三种：①新板 IP 未设或与网络不在同一网段——用 RS-232 进 RCS 设 IP/Subnet/Gateway；②Modbus TCP 未 Enable（默认关）——RCS 里 Gateway → Protocols → Enable Modbus TCP；③交换机端口 VLAN/防火墙拦截 502 端口。先直连笔记本 ping 模块 IP 排除网络问题。
Q4：买拆机件安全吗？怎么验？
要求：清晰原厂标签含 136180-01 + Serial No.；卖家提供 RCS 连上读 Module Info 截图或视频；老化测试报告。收到后先用 RS-232 连笔记本跑 RCS “Read Configuration” 确认 ID 可读，再组态。无标签或读 ID 失败直接退货。
Q5：这模块占用监测槽位吗？框架槽位怎么规划？
/92 占左侧 Option Slot（与 Keyphasor II、Relay Module 等 Option 卡互斥，不占右侧监测器 Slot 1–4/6–14）。标准 3500/05 机架留 1 个 Option 位，全框架通常配：Slot1=3500/22M，Option=3500/92，Slot2~n=监测器(42M/53M 等)。
